ALLIGATOR M-1700/2200 “Инструкция по установке” © Saturn Marketing Ltd.

ТЁМНО-ЗЕЛЁНЫЙ ПРОВОД: (-) ТРИГГЕР КАПОТА/БАГАЖНИКА

Когда система находится в режиме охраны, при замыкании ТЁМНО-ЗЕЛЁНОГО провода на «массу» про-

изойдет немедленное срабатывание системы.

Подсоединение: Подсоедините ТЁМНО-ЗЕЛЁНЫЙ провод к предварительно установленным концевым

выключателям капота и/или багажника отрицательной полярности.

ЧЕРНЫЙ ПРОВОД: “МАССА”

Черный провод подает “массу” на основной блок системы.

Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора.

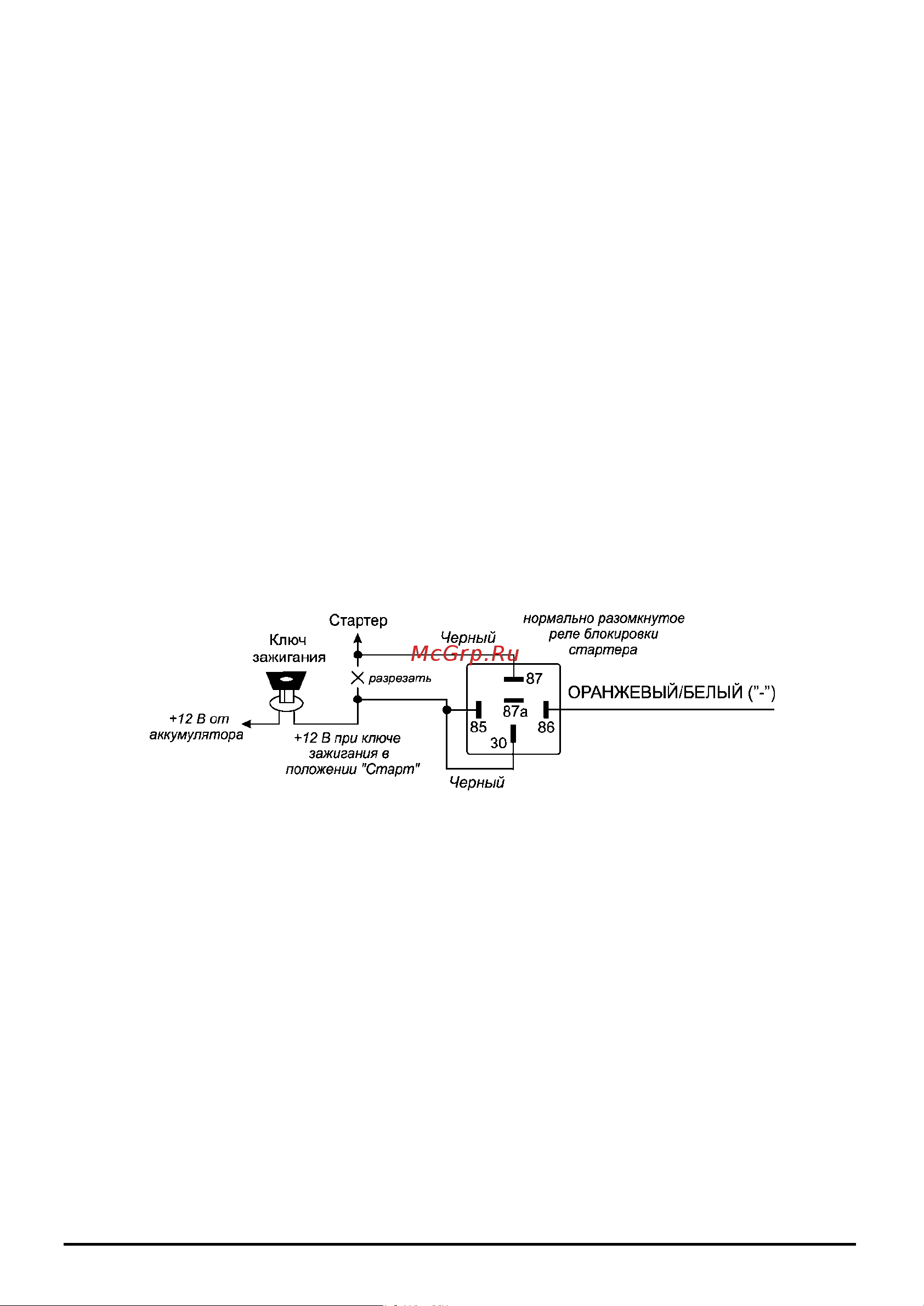

ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ

ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ

ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально разомкнутым реле блокировки стартера.

Это отрицательный транзисторный слаботочный

выход (максимальный ток нагрузки 500 мА) и должен ис-

пользоваться только для управления катушкой реле блокировки стартера.

Подсоединение: Подсоедините ОРАНЖЕВЫЙ/БЕЛЫЙ провод к ОРАНЖЕВОМУ/БЕЛОМУ проводу, идуще-

му от контакта № 86 прилагаемого реле. Подсоедините ЖЕЛТЫЙ провод, идущий от контакта № 85 реле к

проводу от замка зажигания, на который поступает напряжение +12В

, когда ключ зажигания находится в

положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ зажигания находится в любом

ином положении. Если используется блокировка цепи зажигания (что необходимо, например, для реализа-

ции функции активного глушения двигателя автомобиля или для реализации функции постановке на охрану

с включенным двигателем), то Вы также можете подключить

ЖЕЛТЫЙ провод колодки реле к ЖЕЛТОМУ

проводу системы.

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-

соедините ту часть перерезанного провода, которая идет от замка зажигания, к ЧЕРНОМУ проводу, идуще-

му от контакта № 30 реле. Подсоедините другую часть перерезанного провода к ЧЕРНОМУ проводу, иду-

щему

от контакта № 87 реле.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения реле бло-

кировки стартера питание на реле блокировки будет подаваться только в момент попытки завести двига-

тель, таким образом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки

запуска двигателя (или только при включении зажигания).

ВНИМАНИЕ: Если используется

функция Anti-HiJack, мы не рекомендуем подключать ОРАНЖЕ-

ВЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера.

КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА

Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5A к КРАС-

НОМУ проводу системы.
