ALLIGATOR M-1500/2000 “Инструкция по установке” © Saturn Marketing Ltd.

7) Если автомобиль оборудован электрическими стеклоподъемниками, СИНИЙ провод системы может быть

запрограммирован как “выход для закрывания окон автомобиля при постановке системы на ох-

рану” (программируемая функция №15). В этом случае провод уже более не будет управляться при на-

жатии и удерживании кнопки

передатчика 2 секунды; вместо этого на этот провод будет автоматиче-

ски подаваться постоянный сигнал в течение 30 секунд после постановки системы на охрану с помощью

брелка-передатчика.

Нажатие кнопки

передатчика в течение этих 30 секунд остановит работу стеклоподъемников, не сни-

мая систему с охраны.

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система

автоматически отключит вход датчика удара и дополнительного датчика на все время, пока данный вы-

ход активизирован + еще 3 секунды.

Подсоединение. Для реализации данной функции:

a) Запрограммируйте функцию

№15 для исполнения функции управления стеклоподъемником.

b) Найдите провод штатного модуля управления электрическими стеклоподъемниками автомобиля, при за-

мыкании которого на “массу” происходит закрывание окон. Подсоедините СИНИЙ провод к этому проводу.

8) СИНИЙ провод может быть также запрограммирован как “отрицательный выход для отпирания

всех дверей” для реализации функции отпирания дверей в 2 этапа

при снятии системы с охраны.

В этом случае СИНИЙ провод будет замыкаться на “массу” на 1 секунду при повторном нажатии кнопки

передатчика в течение 5 секунд после сигналов подтверждения снятия системы с охраны.

Для реализации данной функции:

a) Запрограммируйте функцию №15 для исполнения функции отпирания дверей в 2 этапа.

b) Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод отпирания системы только к электроприводу, установлен-

ному в двери водителя.

c) Подсоедините СИНИЙ провод к контакту № 85 дополнительного 30А реле, подсоедините

контакты №

86 и 87 реле к +12В, контакт № 87а реле к «массе», а контакт № 30 к проводам отпирания всех осталь-

ных дверей.

2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА: ВЫВОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ БЛО-

КИРОВКИ СТАРТЕРА (20А)

Эти два провода будут автоматически замыкаться между собой при включении зажигания при выключен-

ном режиме охраны.

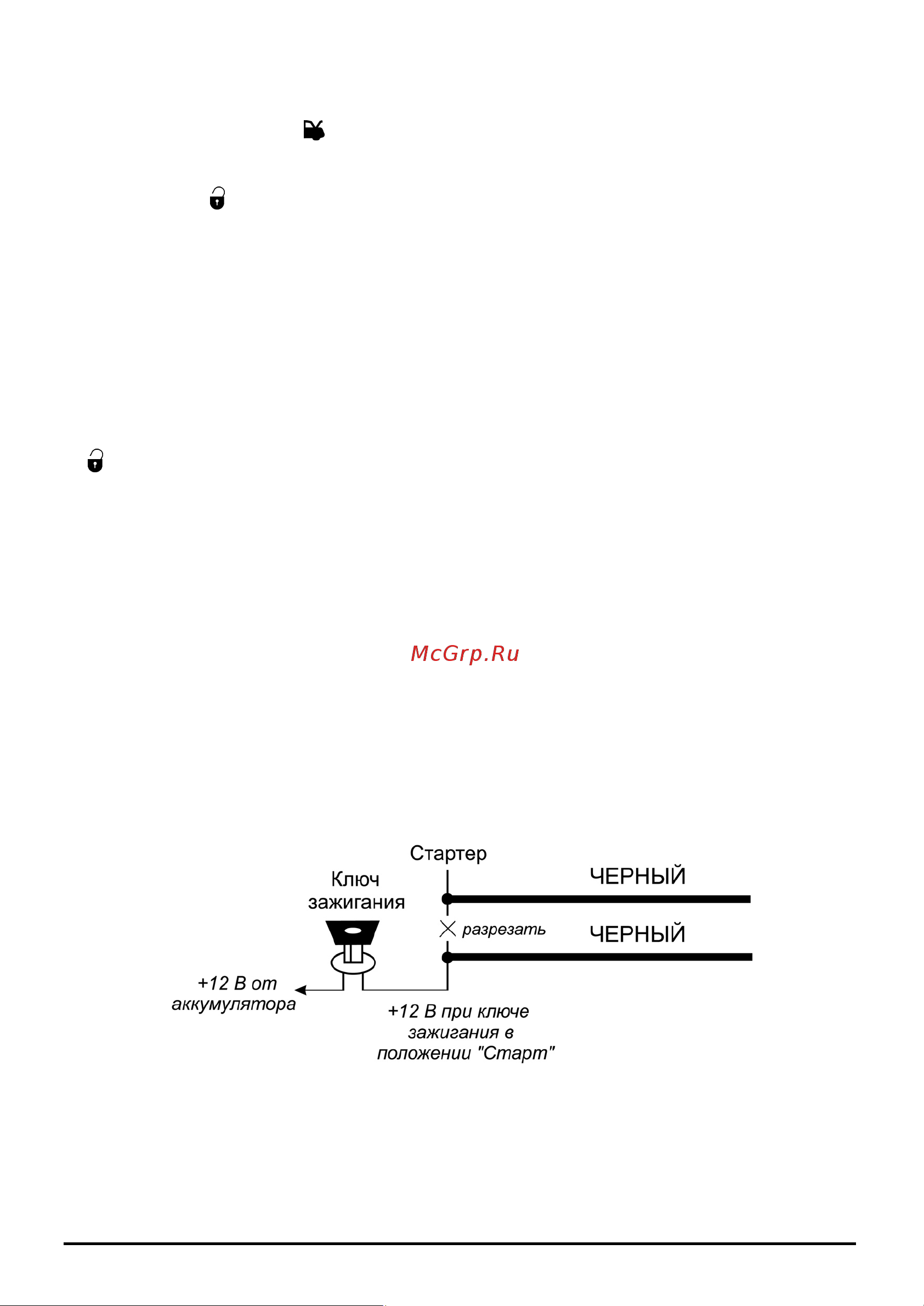

Подсоединение: Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на

этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении “ЗА-

ПУСК”, и напряжение 0В, когда ключ зажигания находится в

положении “ВЫКЛ”).

Подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к одному толстому ЧЕРНО-

МУ проводу, а другую часть обрезанного провода, идущую от стартера, подсоедините ко второму толстому

ЧЕРНОМУ проводу.
