Alligator M-2000 2-WAY [23/32] Управление замками дверей

ALLIGATOR M-1500/2000 “Инструкция по установке” © Saturn Marketing Ltd.

УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ

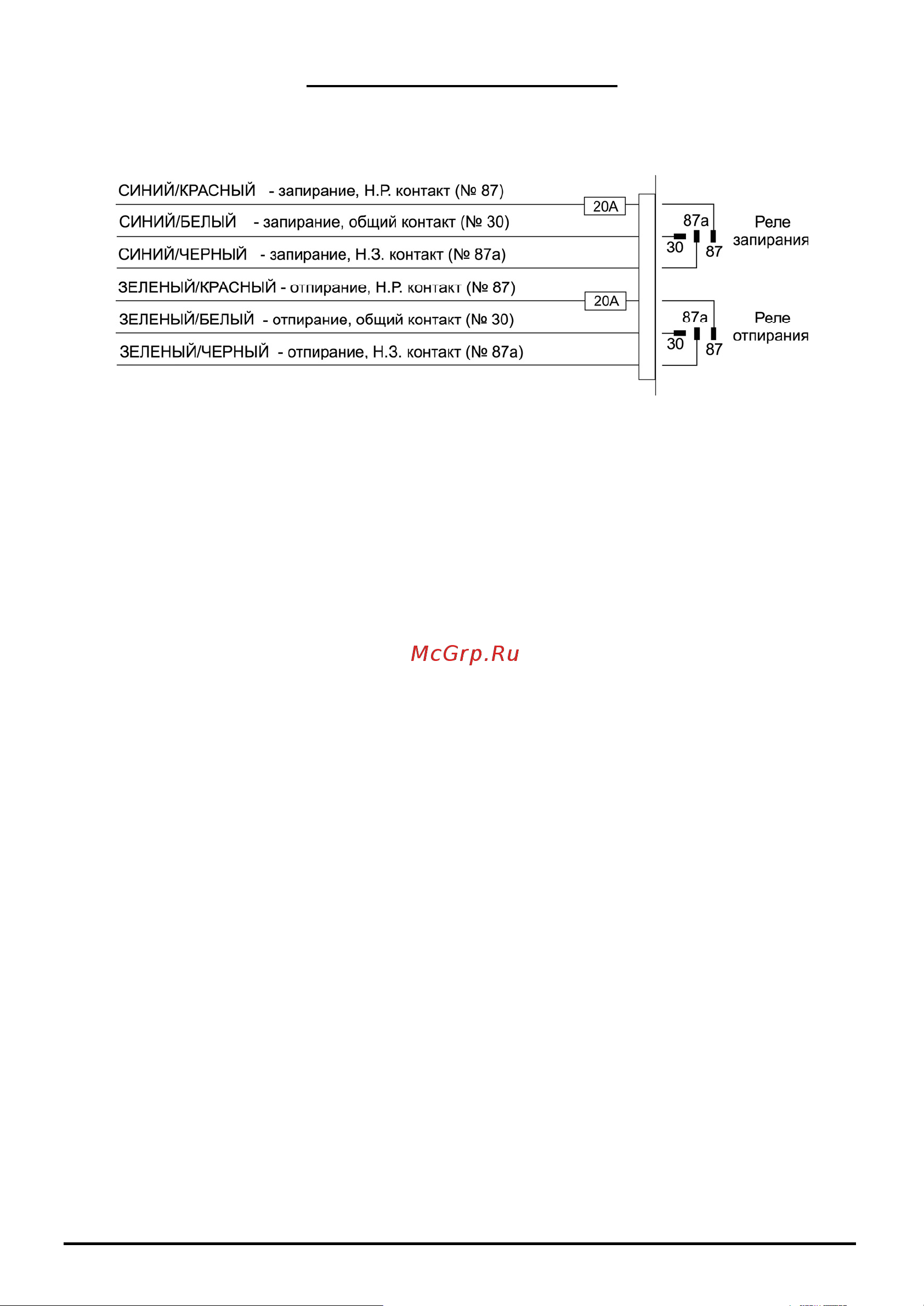

СИНИЙ/ЧЕРНЫЙ, СИНИЙ/БЕЛЫЙ, СИНИЙ/КРАСНЫЙ, ЗЕЛЁНЫЙ/ЧЕРНЫЙ, ЗЕЛЁНЫЙ/БЕЛЫЙ и ЗЕЛЁ-

НЫЙ/КРАСНЫЙ провода системы предназначены для подсоединения встроенных реле управления замка-

ми дверей. Функция каждого из этих проводов показана ниже.

Перед подключением системы к установленным электроприводам замков дверей необходимо определить

тип штатной системы центрального замка. Для этого – выньте выключатель дверного замка из панели две-

ри водителя и протестируйте провода, идущие от выключателя.

1. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬНОЙ

ПОЛЯРНОСТИ (см. схему 1)

Если от выключателя идет 3 провода, один из которых постоянно замкнут на “массу” (независимо от положе-

ния выключателя), а из двух других проводов один будет замыкаться на “массу” при переводе выключателя в

положение “Lock” (“Закрыто”), а другой будет замыкаться на массу при

переводе выключателя в положение

“Unlock” (“Открыто”) – Вы имеете дело с 3-проводной цепью отрицательной полярности.

♦ В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЁНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.

♦ ЗЕЛЁНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы должны быть подсоединены к “массе”.

♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.

♦ Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.

2. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ПОЛОЖИТЕЛЬНОЙ

ПОЛЯРНОСТИ (см. схему 2):

Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от положе-

ния выключателя), а из двух других проводов один будет замыкаться на +12В при переводе выключателя в

положение “Lock” (“Закрыто”), а другой будет замыкаться на +12В при

переводе выключателя в положение

“Unlock” (“Открыто”) – Вы имеете дело с 3-проводной цепью положительной полярности.

♦ В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЁНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.

♦ Подсоедините ЗЕЛЁНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы к +12В постоянного тока.

♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.

♦ Подсоедините ЗЕЛЁНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.
