ALLIGATOR M-1700/2200 “Инструкция по установке” © Saturn Marketing Ltd.
17
20-КОНТАКТНЫЙ РАЗЪЕМ (верхний ряд, слева направо):
СИНИЙ/КРАСНЫЙ ПРОВОД: см. раздел “УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ” ниже.
СИНИЙ/БЕЛЫЙ ПРОВОД: см. раздел “УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ” ниже.
ЗЕЛЁНЫЙ/ЧЕРНЫЙ ПРОВОД: см. раздел “УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ” ниже.
ЗЕЛЁНЫЙ/БЕЛЫЙ ПРОВОД: см. раздел “УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ” ниже.
ЗЕЛЁНЫЙ/КРАСНЫЙ ПРОВОД: см. раздел “УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ” ниже.
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА
УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТ. ТОКА (2 x 10A МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а так-
же при срабатывании системы и при срабатывании режима “Anti-HiJack” (если данная функция включена).
Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота авто-
мобиля.
2) Вы также можете
использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота:
♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините
2 БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней ав-
томобиля.
♦ Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве
авто-
мобилей японского производства), отсоедините КРАСНЫЙ/БЕЛЫЙ провод питания основного блока сис-
темы от КРАСНОГО провода системы, нарастите его и подсоедините к +12В аккумулятора. КРАСНЫЙ
провод системы подсоедините к “массе” через предохранитель.
КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 20A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА
Этот провод подает питание на основной блок системы и на встроенное реле управления указателями поворота.
Подсоедините КРАСНЫЙ провод с предохранителем 20А к +12В постоянного тока от аккумулятора автомобиля.
СИНИЙ ПРОВОД: СИЛОВОЙ ВЫХОД ВЫБИРАЕМОЙ ПОЛЯРНОСТИ ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 /
ВЫХОД ДЛЯ ДОПОЛНИТЕЛЬНОЙ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ / ВЫ-
ХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ / ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВ-
ТОМОБИЛЯ / ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ)
(Встроенное реле выхода дополнительного канала 2 системы, максимальный ток нагрузки - 20А.)
1) СИНИЙ провод замыкается на “массу” на 1
секунду при нажатии и удерживании кнопки передатчика в
течение 2 секунд при снятой охране и выключенном зажигании и используется для дистанционного от-
крывания электрического замка крышки багажника (если автомобиль им оборудован).
Выход канала 2 системы будет также работать при включенном зажигании, но только если в этот момент
открыта одна из дверей автомобиля. Это предотвратит случайное открывание багажника при
движении
автомобиля.
Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-
временно отключит вход датчика удара, вход дополнительного датчика и триггер капота/багажника для
того, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как
багажник будет закрыт, система опять автоматически возьмет эти
цепи под охрану.

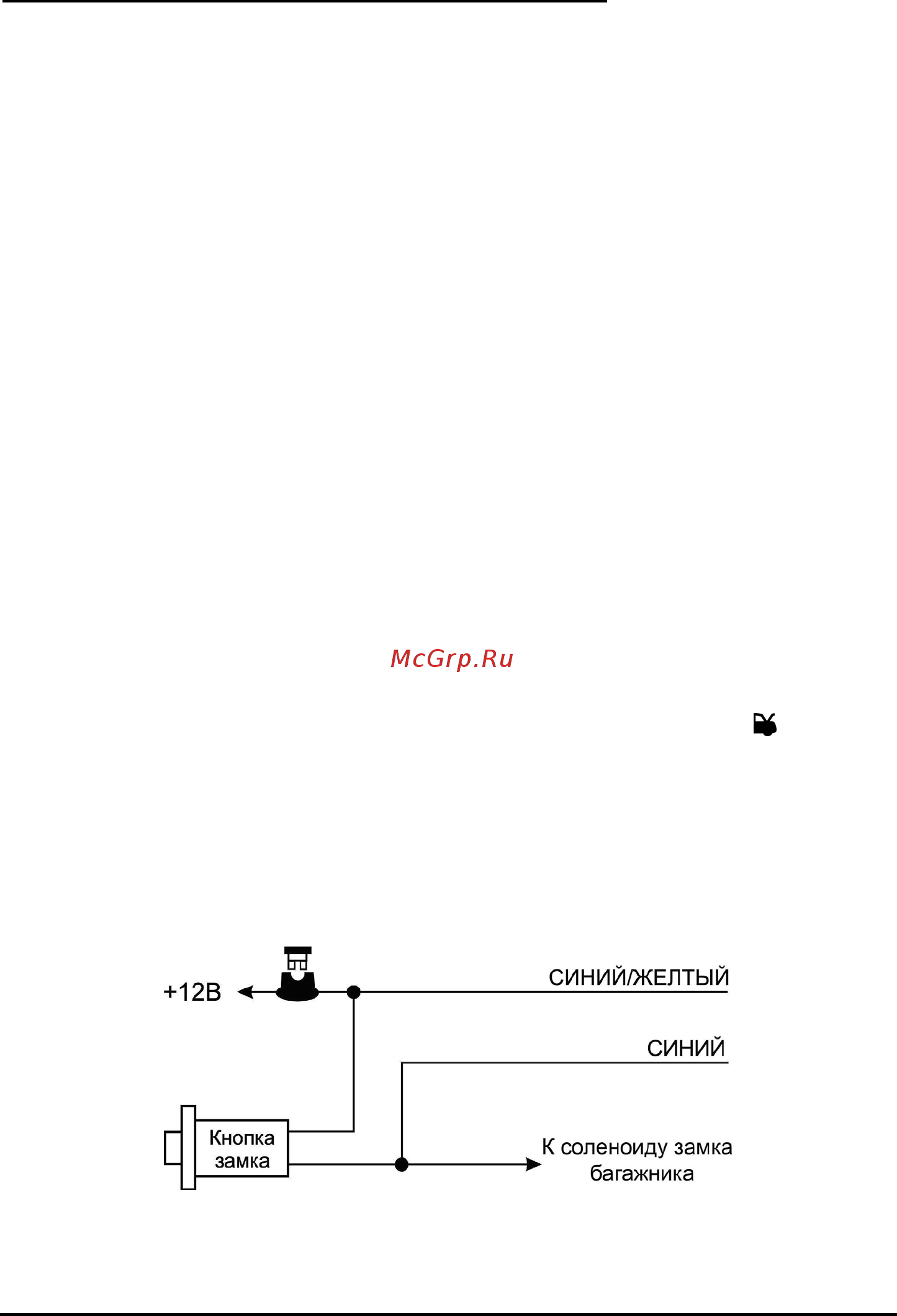

Подсоединение: подсоедините СИНИЙ провод непосредственно к соленоиду багажника. Выбор поляр-
ности выхода канала 2 системы определяется подсоединением СИНЕГО/ЖЁЛТОГО провода системы к
«+12В» через предохранитель для выхода канала 2 положительной полярности или к “массе” для выхо-
да канала 2 отрицательной полярности.
