ALLIGATOR TD-320 37 Инструкция по эксплуатации и установке

су” каждый раз после дистанционного или автоматического запуска двигателя автомобиля. Данный

провод может использоваться для управления дополнительным реле, подающим питание +12 В во

вторую цепь аксессуаров автомобиля (если это необходимо).

Подсоединение: Аналогично 3й цепи стартера (см. выше).

6. ФИОЛЕТОВЫЙ/ЖЕЛТЫЙ: ВХОД ЦЕПИ СТАРТЕРА (+)

Силовой ФИОЛЕТОВЫЙ провод 6-контактного разъема и ФИОЛЕТОВЫЙ/ЖЕЛТЫЙ провод

основного

разъема системы одновременно выполняют функцию включения стартера при дистанционном или

автоматическом запуске двигателя и функцию блокировки стартера в режиме охраны.

Перережьте провод, идущий от контакта 50/1 замка зажигания к соленоиду стартера автомобиля (на

этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении

“ЗАПУСК”, и напряжение 0В, когда

ключ зажигания находится в любом другом положении).

Подсоедините часть обрезанного провода, идущую от стартера, к ФИОЛЕТОВОМУ проводу 6-

контактного силового разъема системы. Подсоедините часть обрезанного провода, идущую от замка

зажигания, к ФИОЛЕТОВОМУ/ЖЕЛТОМУ проводу основного разъема системы.

7. ТЁМНО-СИНИЙ ПРОВОД: ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 (200 мА max).

1) Функция ТЁМНО-СИНЕГО провода – “отрицательный

выход дополнительного канала систе-

мы”. ТЁМНО-СИНИЙ провод замыкается на “массу” на 1 с. при нажатии и удерживании кнопки

брелока-передатчика в течение 1,5 секунд и чаще всего используется для дистанционного открыва-

ния электрического замка крышки багажника (если автомобиль им оборудован).

Подсоединение:

Внимание! Подсоединение ТЁМНО-СИНЕ-

ГО провода непосредственно к сильно-

точным цепям замка багажника или к неко-

торым устройствам дистанционного запуска

двигателя приведет к повреждению основ-

ного блока

системы.

2) Выход дополнительного канала 2 системы (ТЁМНО-СИНИЙ) может также использоваться для

управления различными иными дополнительными устройствами. Тип выхода дополнительного канала

в этом случае может быть запрограммирован при установке системы (программируемая функция №

2.6) как:

♦ Отрицательный “импульсный” сигнал, активизируемый на 1 секунду при нажатии и удержива-

нии кнопки

брелока-передатчика на 1,5 секунды;

♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии и удерживании кнопки

брелока-передатчика на 1,5 секунды и работающий до следующего нажатия и удержива-

ния кнопки

брелока-передатчика на 1,5 секунды.

♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии и удержи-

вании кнопки

брелока-передатчика на 1,5 секунды и работающий в течение 30 секунд, ли-

бо до следующего нажатия и удерживания кнопки

брелока-передатчика на 1,5 секунды.

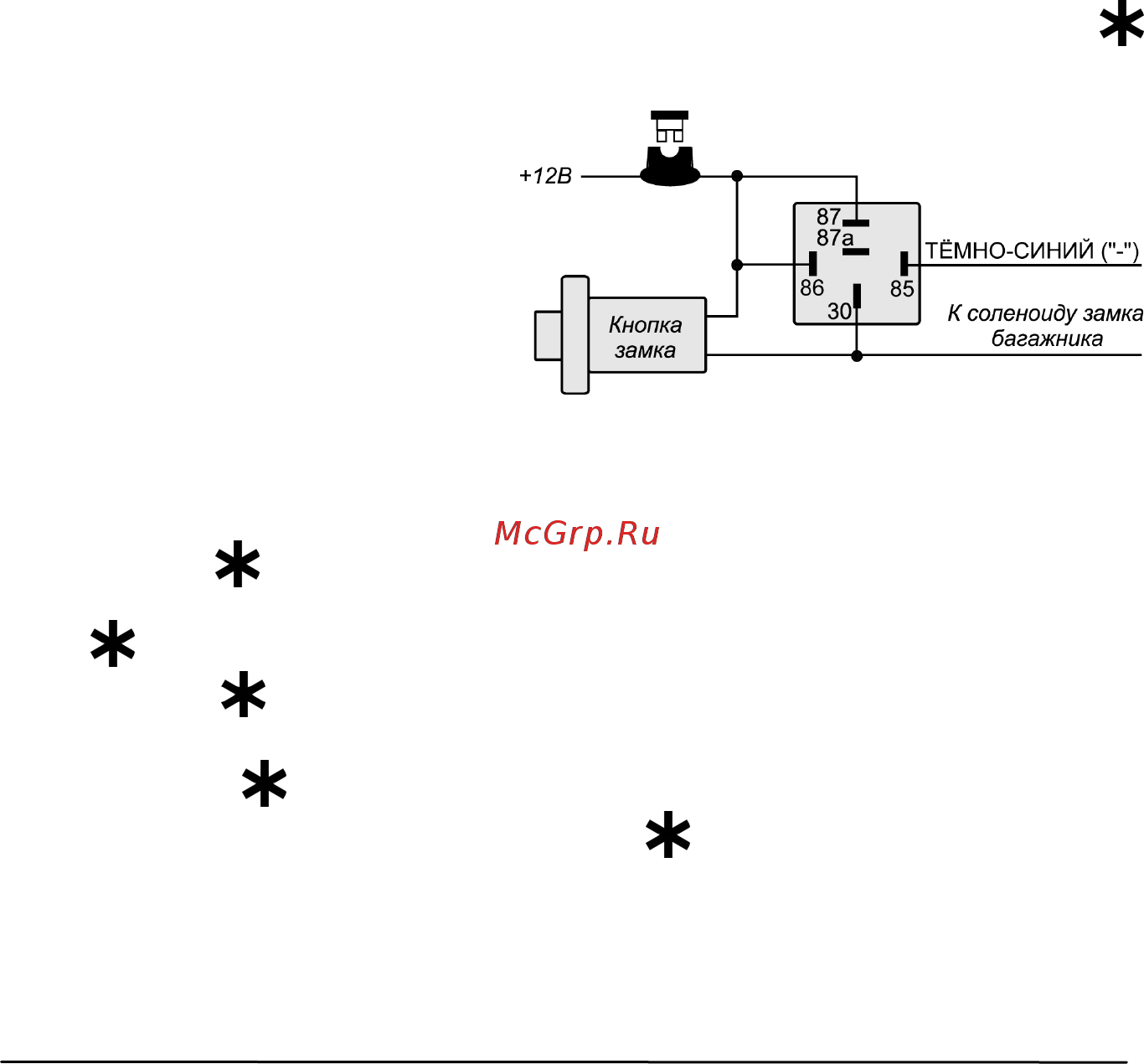

Подсоединение: Подсоедините ТЁМНО-СИНИЙ провод к клемме № 85 дополнительного 30А реле,

подсоедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с

выбранной функцией дополнительного канала системы.
