ALLIGATOR TD-320 38 Инструкция по эксплуатации и установке

8, 18. 2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА ПОВОРОТНИКИ +12В ПОСТ. ТОКА (2 x 10А МАКС.)

Если же цепь управления поворотными или габаритными огнями отрицательной полярности, то:

- отсоедините КРАСНЫЙ провод системы с предохранителем от КРАСНОГО/БЕЛОГО провода сис-

темы и подсоедините его к “массе”. Подсоедините 2 БЕЛЫХ провода системы непосредственно к

цепям управления правых и левых

габаритных огней автомобиля.

- удлините КРАСНЫЙ/БЕЛЫЙ провод питания системы и подсоедините его к положительной клем-

ме аккумулятора.

9. ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРА-

НЕ ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД

500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ

/ ВЫХОД ДЛЯ ОТПИРАНИЯ

ВСЕХ ДВЕРЕЙ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕ-

ЩЕНИЕМ

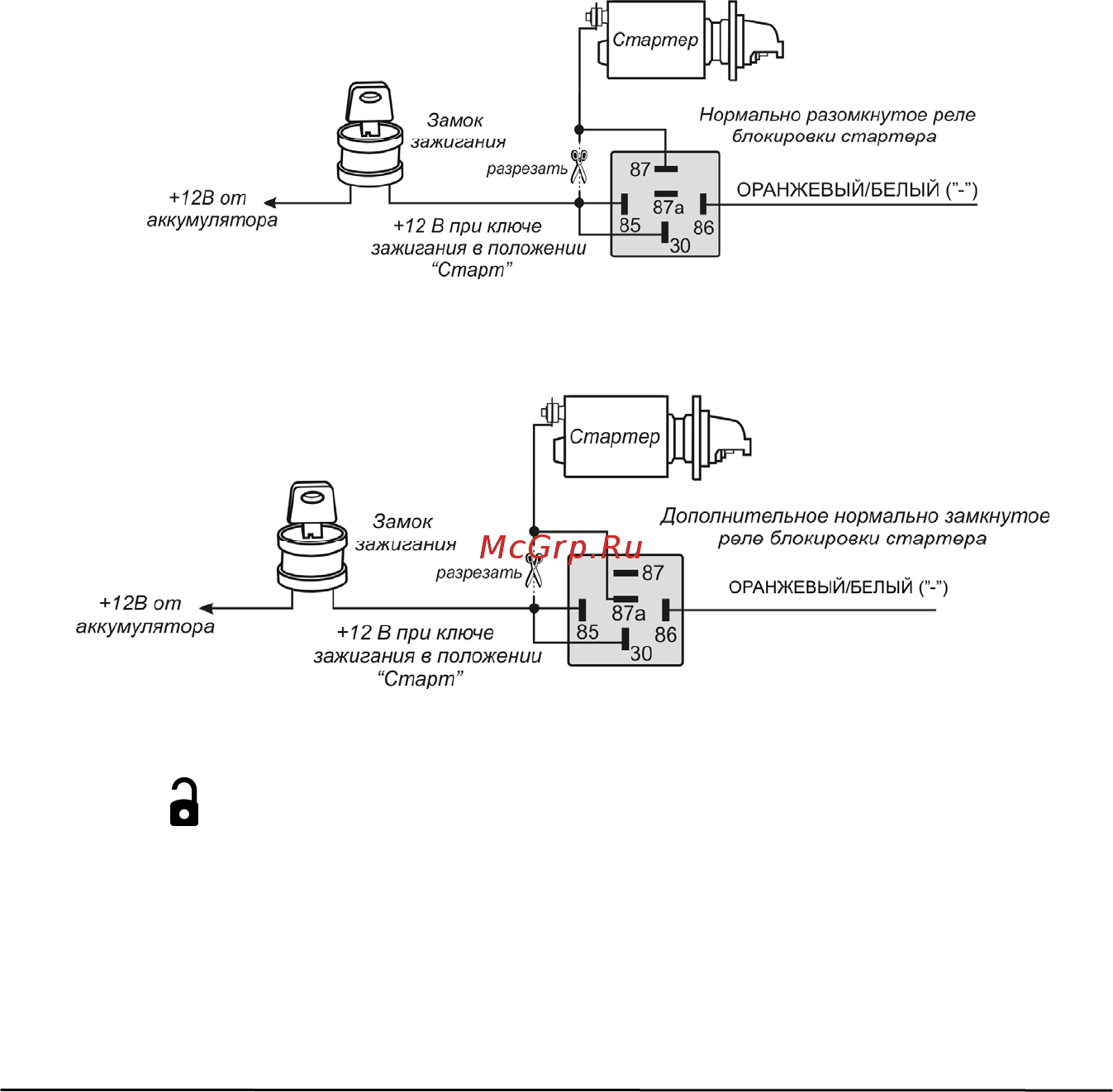

1) ОРАНЖЕВЫЙ/БЕЛЫЙ пряовод служит для управления нормально разомкнутым реле блокировки

стартера. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА)

и должен использоваться только для управления катушкой реле блокировки стартера.

2) ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально замкнутым реле блокировки стар-

тера. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и

должен использоваться только для управления катушкой реле блокировки стартера.

3) ОРАНЖЕВЫЙ/БЕЛЫЙ провод может быть также запрограммирован как “выход для отпирания

всех дверей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.

В этом случае ОРАНЖЕВЫЙ/БЕЛЫЙ провод будет замыкаться на «массу» на 1 секунду при повторном

нажатии кнопки

передатчика после снятия системы с охраны.

Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/БЕЛЫЙ

провод 6-контактного разъема управления замками только к электроприводу, установленному в двери

водителя. Подсоедините ОРАНЖЕВЫЙ/БЕЛЫЙ провод (используя, при необходимости, дополнитель-

ные реле) к проводам отпирания всех остальных дверей.

4) ОРАНЖЕВЫЙ/БЕЛЫЙ провод может быть

также запрограммирован как “выход для управления

внутрисалонным освещением”. В этом случае ОРАНЖЕВЫЙ/БЕЛЫЙ провод будет замыкаться на

«массу» на 30 секунд (или до включения зажигания) после снятия системы с охраны и импульсно за-

мыкаться при срабатывании системы, обеспечивая включения внутрисалонного освещения.
