SLK-868RS "Инструкция по установке"

ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА (ЗОНА ОХРАНЫ 2)

Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про-

изойдет немедленное срабатывание системы (зона охраны 2).

Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленному концево-

му выключателю багажника отрицательной полярности.

2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12 В (15А МАКС.)

1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны,

а также при срабатывании системы, при включении режима “Паника” и при срабатывании режима “Anti-

HiJack” (если данная функция включена).

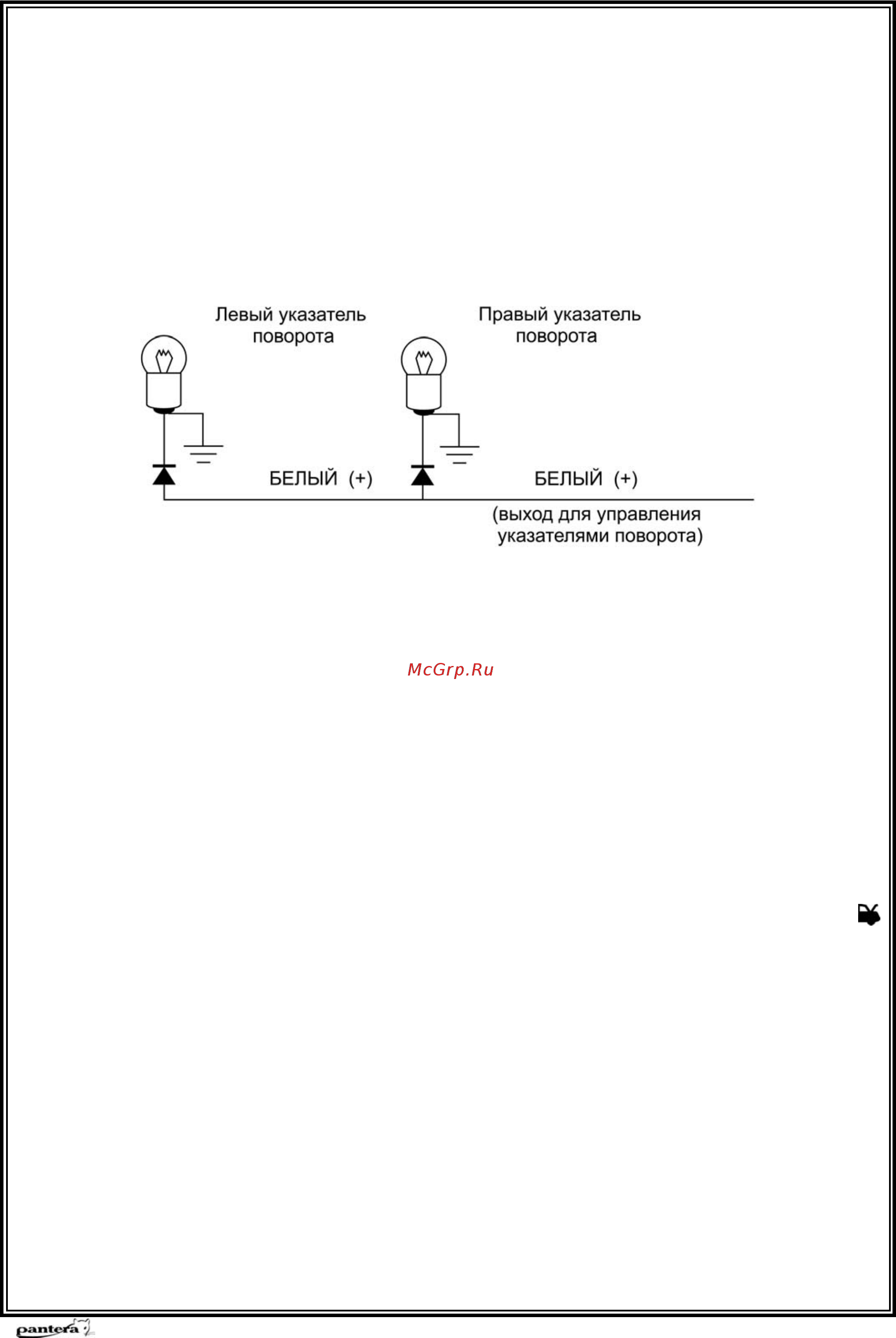

Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым

указателям поворота авто-

мобиля, как показано на схеме.

2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями авто-

мобиля вместо указателей поворота:

♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедини-

те 2 БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных ог-

ней автомобиля.

♦ Если же цепь управления габаритными огнями отрицательной

полярности (как в большинстве ав-

томобилей японского производства), необходимо использовать дополнительные реле.

ЧЕРНЫЙ ПРОВОД: “МАССА” (ЗОНА ОХРАНЫ 7)

Черный провод подает “массу” на основной блок системы.

Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к

заземленным частям корпуса автомобиля.

ТЕМНО-СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 2

1) ТЕМНО-СИНИЙ провод замыкается на “массу” на 1 секунду при нажатии и удерживании кнопки

передатчика на 2 секунды при снятой охране и выключенном зажигании. Данный выход используется в

первую очередь для дистанционного открывания электрического замка крышки багажника (если автомо-

биль им оборудован).

Примечание: Выход канала 2 системы для отпирания крышки багажника будет также работать при

включенном зажигании, но только если в этот момент открыта одна из

дверей автомобиля. Это предот-

вратит случайное открывание багажника при движении автомобиля.

Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-

временно на 3 секунды отключит датчик удара, дополнительный датчик и триггер багажника для того,

чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как

ба-

гажник будет закрыт, система опять автоматически возьмет эти цепи под охрану.

Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен

использоваться только для управления катушкой дополнительного реле.

ВНИМАНИЕ: Подсоединение ТЕМНО-СИНЕГО провода непосредственно к сильноточным цепям замка

багажника или к некоторым устройствам дистанционного запуска двигателя приведет к

повреждению ос-

новного блока системы.
