5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

Рис. 2

На рис. 3 представлено устройство водонагревателя вертикального

типа на примере серии FSM5

Серия FS5/FSM3

Выход

Вход

6. КОМПЛЕКТ ПОСТАВКИ

1. Водонагреватель - 1 шт.

2. Анкерный болт - 2 шт. (для моделей 30/50 л.); 4 шт. (для моделей

80/100 л.)

3. Предохранительный клапан - 1 шт.

4. Сливная трубка - 1 шт.

5. Руководство по эксплуатации и гарантийный талон - 1 шт.

6. Упаковка - 1 шт.

7. Пульт управления - 1 шт. (для серий FSM5)

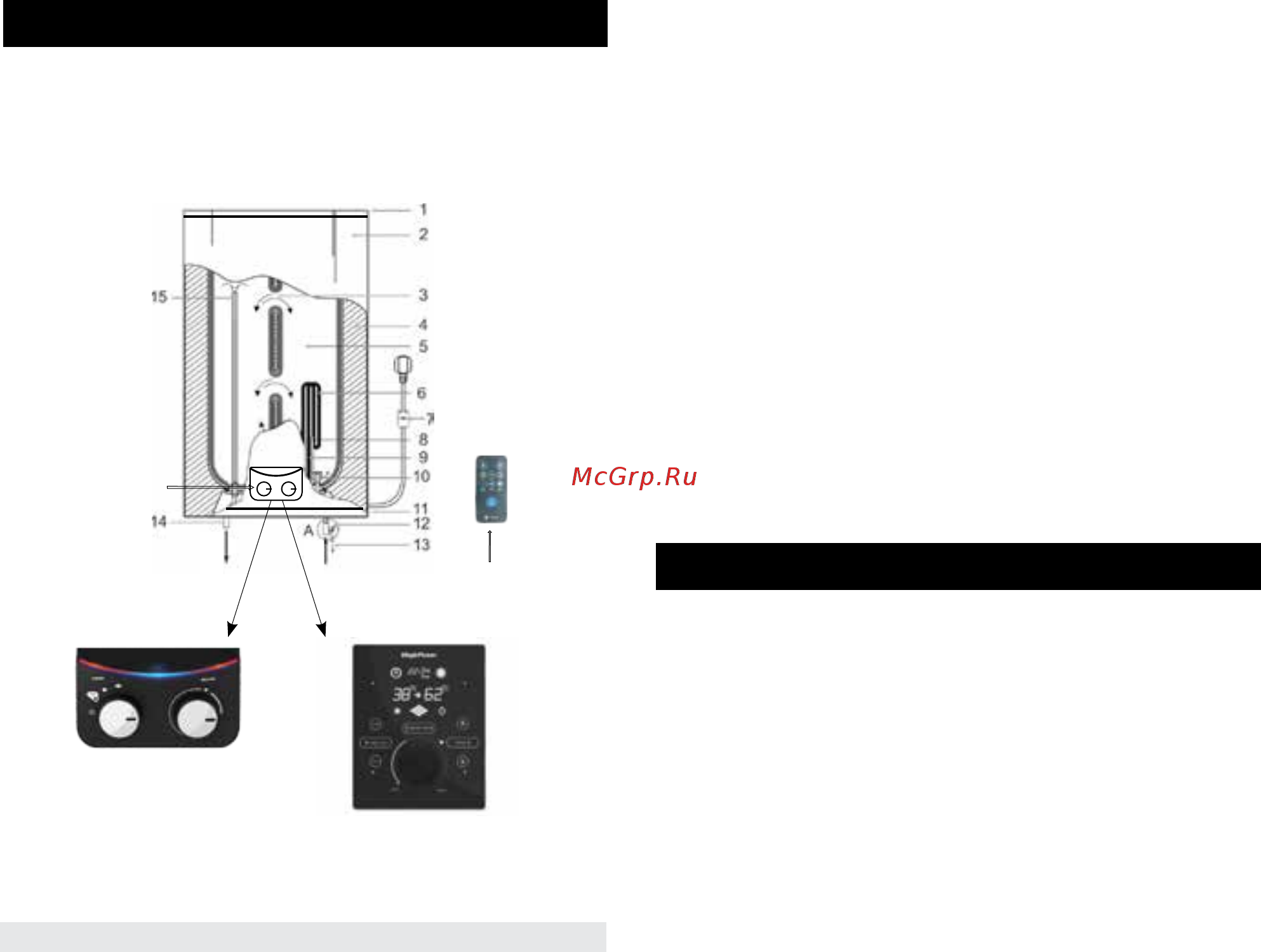

1 - Верхняя комбинированная защитная крышка

2 - Внешний декоративный корпус

3 - Система переливов

4 - Теплоизоляционный слой из пенополиуретана

5 - Внутренний резервуар

6 - Нагревательный элемент

7- Сетевой шнур с эл. вилкой и УЗО

8 - Трубка температурного датчика

9 - Защитный магниевый анод

10 - Входной патрубок с рассекателем

11 - Нижняя комбинированная защитная крышка

12 - Комбинированный предохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А

13 - Аварийный слив избыточного давления воды ( при работе водона-

гревателя возможно слабое подтекание воды из отверстия аварийного

слива. Это нормально)

14 - Патрубок выхода горячей воды

15 - Верхняя часть патрубка забора горячей воды

16 - Панель управления

17 - Пульт управления (для серий FSM5)

Панель управления FS3 Панель управления FSM5
