www.timberk.com • электрический накопительный водонагреватель

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

Местоположение

1. Электрический водонагреватель следует устанавливать на прочной

стене.

2. Стена, на которой устанавливается электрический водонагрева-

тель, должна выдерживать, как минимум, двойной вес водонагрева-

теля, полностью заполненного водой, на стене должны отсутствовать

трещины и другие повреждения. В противном случае необходимо при-

нять меры для усиления крепления или установить водонагреватель на

специальной опоре.

3. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света и

недоступном для попадания влаги. Однако для снижения потерь тепла

в трубопроводах место установки водонагревателя должно находиться

как можно ближе к месту использования горячей воды.

ВНИМАНИЕ!

Водонагреватель должен быть установлен на вер-

тикальную стену строго в том положении, как ука-

зано на рис. 3, 4 (серия FSM5/FSM3 – в вертикаль-

ном положении, серия FSM3 – в горизонтальном).

Установка прибора в любом другом положении

или перекос относительно вертикали или горизон-

тали неизбежно приведет к выходу водонагрева-

теля из строя, созданию аварийной обстановки

и рассматривается производителем как негаран-

тийный случай.

Водонагреватель серии SWH FSM3 возможно использовать в горизон-

тальном положении, при этом водяные патрубки должны располагать-

ся с левой стороны водонагревателя.

Примечание!

При использовании в горизонтальном положении вода из водонагрева-

теля полностью не сливается, поэтому для её полного слива водонагре-

ватель необходимо перевернуть вертикально

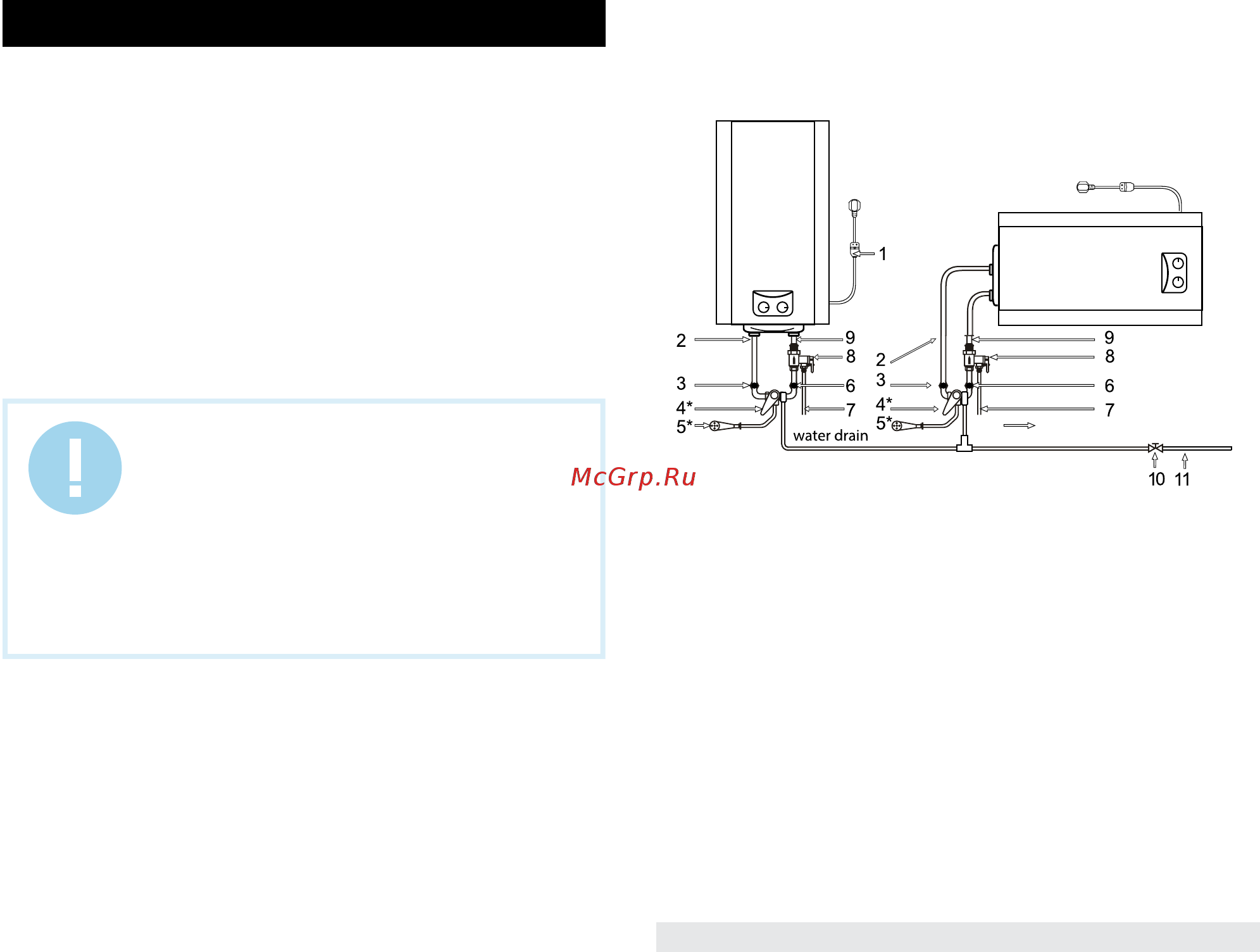

слив воды

FSM3 горизонтальное

положение

FSM5/FSM3

вертикальное положение

1. Сетевой шнур с УЗО

2. Выходной патрубок

3. Кран регулировки потока горячей воды*

4. Смеситель*

5. Душевая насадка*

6. Кран регулировки потока холодной воды*

7. Сливная трубка

8. Комбинированный предохранительный клапан

9. Входной патрубок

10. Отсечной кран водопроводной магистрали*

11. Водопроводная магистраль

* не входит в комплект поставки

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления

представлен на рис. 3 на примере серии FSM3

Рис. 3
