6. Открутите винты, снимите кронштейны с обогревателя и закрепите их, с

помощью крепежа в элементе конструкции, по отмеченным местам.

1. Раскройте заводскую упаковку и аккуратно извлеките из неё прибор и

монтажный комплект.

2. Раскройте чехол с комплектом монтажных деталей и извлеките их. В

комплект входят 2 кронштейна и 4 винта М4х10 (рис.4).

3. С помощью винтов, перевернув обогреватель защитной решёткой

вниз, прикрепите кронштейны к корпусу обогревателя.

4. В соответствии с рис. 1, 2 и таблицами 2, 3 определите место установки

обогревателя на потолке или потолочных конструкциях с соблюдением

минимальных расстояний от предметов и минимального расстояния от

пола.

5. Удерживая вручную, установите обогреватель с кронштейнами в воз-

можном месте размещения и по отверстиям в кронштейне, после чего

разметьте места для установки крепёжных элементов (в комплект постав-

ки не входят) в элементах конструкции, к которым подвешивается обогре-

ватель. Также допускается, используя измерительный инструмент, снять

размеры между осями отверстий для крепления в кронштейне и отложить

их на элементе конструкции.

6. УСТАНОВКА

ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция и

технические характеристики инфракрасного обо-

гревателя, а также его комплектация могут быть

изменены производителем без предварительного

уведомления.

ВНИМАНИЕ!

Работы по монтажу инфракрасного обогревателя

и подключению его к электрической сети должны

производить только квалифицированные специали-

сты в соответствии с «Правилами устройства элек-

троустановок» и «Правилами техники безопасности

при эксплуатации электроустановок».

ПРИМЕЧАНИЕ:

В зависимости от материала и устройства потолоч-

ных конструкций, обогреватель крепится на соот-

ветствующие крепёжные элементы, выбираемые из

условия прочности. Прочность потолка, либо кон-

струкций, за которые крепится обогреватель, долж-

на быть достаточной, чтобы выдерживать 5-кратную

массу обогревателя.

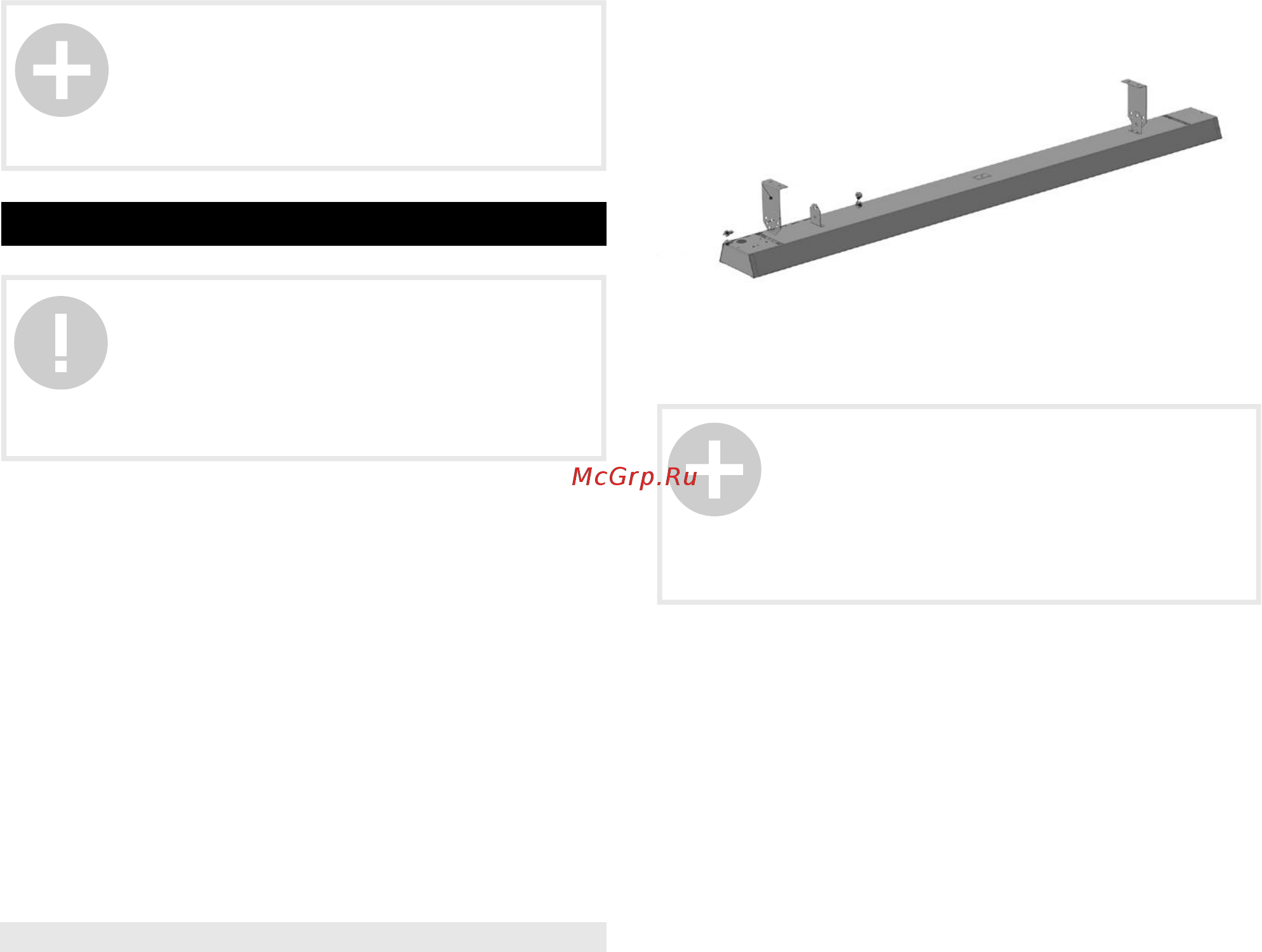

Рис. 4
