Timberk tch a9 2500 [13/28] Комплект поставки
![Timberk tch a9 2500 [13/28] Комплект поставки](/views2/1239108/page13/bgd.png)

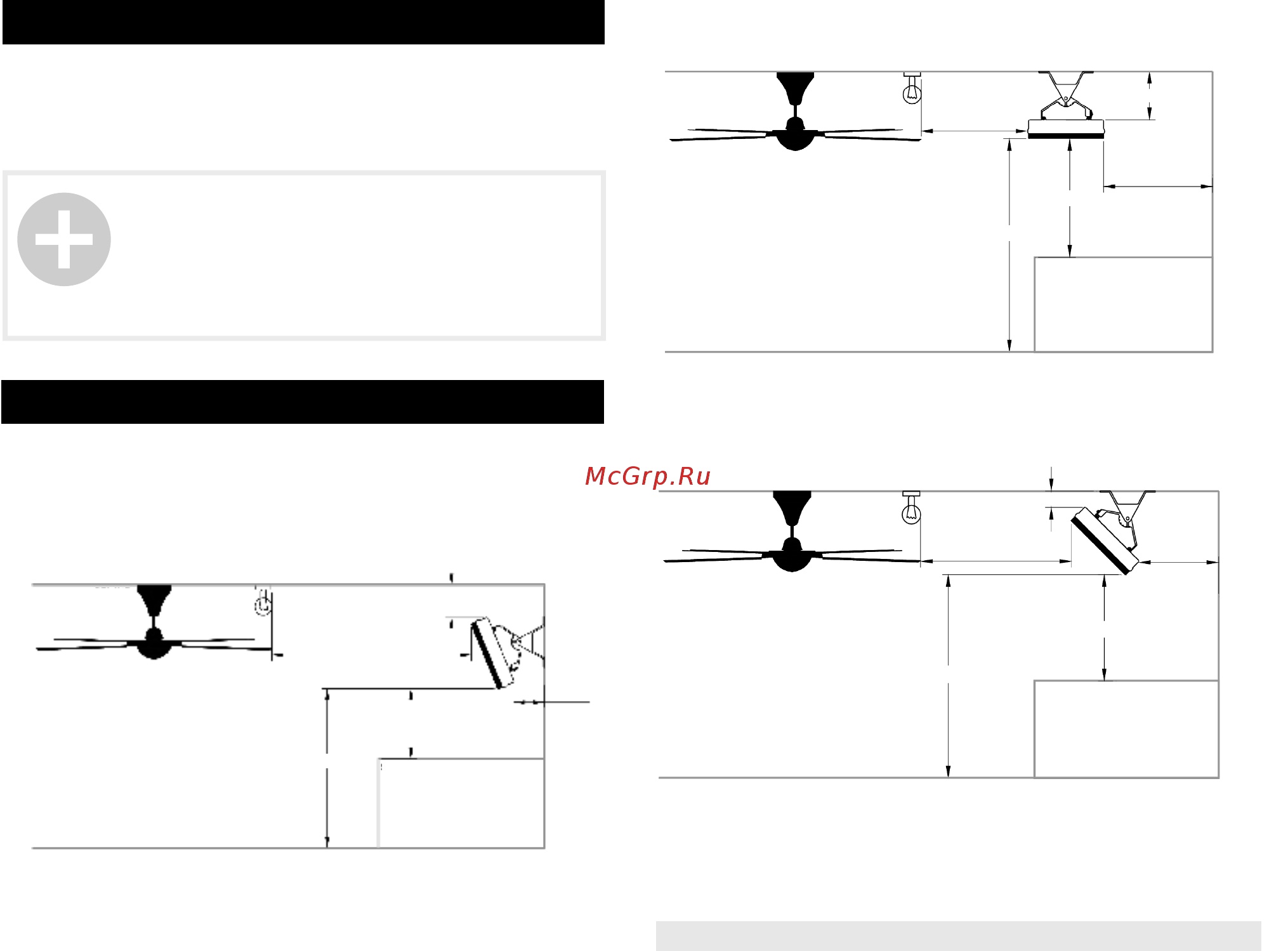

Минимальные расстояния от обогревателя до других поверх-
ностей
Настенная установка с наклоном
1. Инфракрасный обогреватель - 1 шт
2. Крепёжный комплект - 1 шт
3. Руководство по эксплуатации и гарантийный талон - 1 шт
5. КОМПЛЕКТ ПОСТАВКИ
ПРИМЕЧАНИЕ:
Для улучшения качества продукции, конструкция и
технические характеристики инфракрасного обо-
гревателя, а также его комплектация могут быть
изменены производителем без предварительного
уведомления.
6. СБОРКА И УСТАНОВКА
Лампы освещения, вентилятор и другие потолочные приборы не
должны быть ниже уровня обогревателя
Поверхность пола
Мин. 2100 мм
Мин. 1000 мм
Мин. 1500 мм
Мин. 60 мм
Мин. 60 мм
Поверхности ниже
обогревателя
Потолок
Стена
Рис.2
Рис.4
Рис.3
Потолочная установка
Поверхность пола
Мин. 2100 мм
Мин. 1000 мм
Мин. 1000 мм
Мин. 3000 мм
Мин. 60 мм
Поверхности ниже
обогревателя
Потолок
Стена
Лампы освещения, вентилятор и другие потолочные приборы не
должны быть ниже уровня обогревателя
Потолочная установка с наклоном
Лампы освещения, вентилятор и другие потолочные приборы не
должны быть ниже уровня обогревателя
Поверхность пола
Мин. 2100 мм
Мин. 1000 мм
Мин. 1500 мм
Мин. 60 мм
Мин. 60 мм
Поверхности ниже
обогревателя
Потолок
Стена
www.timberk.com • инфракрасный электрический обогреватель
13
