Jaguar EZ-γ “Инструкция по установке” © Saturn Marketing Ltd.

ЖЕЛТЫЙ/ЧЕРНЫЙ провод: отрицательный выход 1-го канала системы для дистанционного отпирания

электрического замка крышки багажника (если автомобиль им оборудован). Длительность импульса вы-

ходного сигнала 0,8 с (заводская установка). Выход данного канала может быть также запрограммиро-

ван как таймерный от 1 до 60 секунд (с отключением датчиков системы или без отключения датчиков)

или “постоянный” (“

защелка”) см. программирование функции # 14 Максимальный ток нагрузки 300мА,

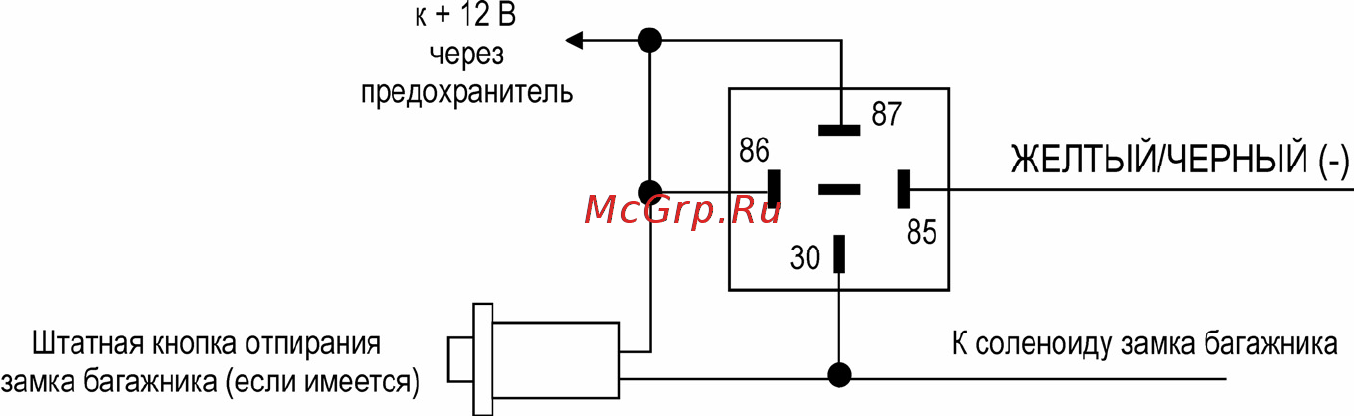

для подключения требуется дополнительное реле. Схема подключения приведена ниже:

ЖЕЛТЫЙ/КРАСНЫЙ провод: отрицательный выход 2-го канала системы для реализации функции от-

пирания дверей в 2 этапа или для дистанционного управления дополнительными устройствами. Макси-

мальный ток нагрузки 300мА, для подключения требуется дополнительное реле. Длительность импуль-

са выходного сигнала программируется как импульсный 0,8 с, таймерный от 1 до 60 секунд (с отключе-

нием датчиков системы

или без отключения датчиков) или “постоянный ” (“защелка”) см. программиро-

вание функции # 15.

ЖЕЛТЫЙ/БЕЛЫЙ провод: отрицательный выход 3-го канала системы для дистанционного управления

дополнительными устройствами. Максимальный ток нагрузки 300мА, для подключения требуется до-

полнительное реле. Длительность импульса выходного сигнала программируется как импульсный 0,8 с,

таймерный от 1 до 60 секунд (с отключением датчиков системы или без отключения датчиков) или “по-

стоянный ” (“защелка”) см. программирование функции # 16.

СИНИЙ провод: отрицательный дополнительный программируемый таймерный выход для управления

внутрисалонным освещением (заводская установка) или для управления закрыванием окон автомобиля

(см. программирование функции # 13).

Максимальный ток нагрузки 300мА, для подключения требуется дополнительное реле.

СЕРЫЙ провод: положительный выход для подключения к сирене. Максимальный ток нагрузки 2А.

ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод: подключите к лампам указателей поворота или габаритных огней. Мак-

симальный ток нагрузки выхода 7,5А.

ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод: подключите к лампам указателей поворота или габаритных огней. Макси-

мальный ток нагрузки выхода 7,5А.

ЧЕРНЫЙ/КРАСНЫЙ провод: отрицательный выход для дополнительной блокировки двигателя НР ре-

ле (“минус при выключенной охране”).

Максимальный ток нагрузки 300мА, для подключения необходимо дополнительное реле.

Черный/Красный провод может быть также запрограммирован как

отрицательный выход для дополни-

тельной блокировки двигателя НЗ реле (“минус на охране”) (см. программируемую функцию # 10).

КРАСНЫЙ провод: плюс питания, соедините с клеммой +12В аккумулятора.

ЖЕЛТЫЙ провод: подключите к клемме замка зажигания, на которой при включении зажигания появ-

ляется напряжение +12В.
