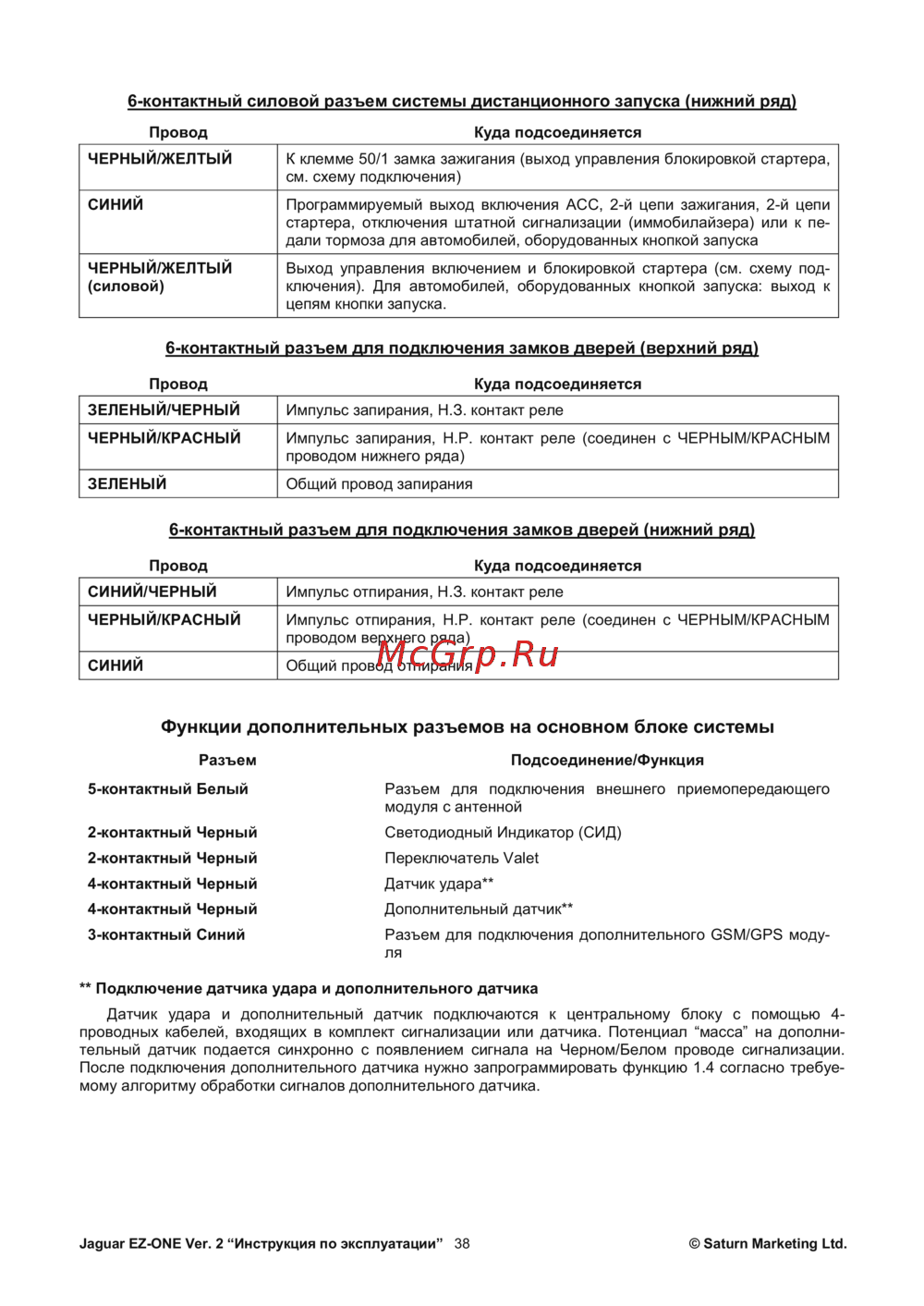

6 контактный силовой разъем системы дистанционного запуска нижний ряд Провод Куда подсоединяется ЧЕРНЫЙ ЖЕЛТЫЙ К клемме 50 1 замка зажигания выход управления блокировкой стартера см схему подключения СИНИЙ Программируемый выход включения АСС 2 й цепи зажигания 2 й цепи стартера отключения штатной сигнализации иммобилайзера или к пе дали тормоза для автомобилей оборудованных кнопкой запуска ЧЕРНЫЙ ЖЕЛТЫЙ силовой Выход управления включением и блокировкой стартера см схему под ключения Для автомобилей оборудованных кнопкой запуска выход к цепям кнопки запуска 6 контактный разъем для подключения замков дверей верхний ряд Провод Куда подсоединяется ЗЕЛЕНЫЙ ЧЕРНЫЙ Импульс запирания Н З контакт реле ЧЕРНЫЙ КРАСНЫЙ Импульс запирания Н Р контакт реле соединен с ЧЕРНЫМ КРАСНЫМ проводом нижнего ряда ЗЕЛЕНЫЙ Общий провод запирания 6 контактный разъем для подключения замков дверей нижний ряд Провод Куда подсоединяется СИНИЙ ЧЕРНЫЙ Импульс отпирания Н З контакт реле ЧЕРНЫЙ КРАСНЫЙ Импульс отпирания Н Р контакт реле соединен с ЧЕРНЫМ КРАСНЫМ проводом верхнего ряда СИНИЙ Общий провод отпирания Функции дополнительных разъемов на основном блоке системы Разъем Подсоединение Функция 5 контактный Белый Разъем для подключения внешнего приемопередающего модуля с антенной 2 контактный Черный Светодиодный Индикатор СИД 2 контактный Черный Переключатель Valet 4 контактный Черный Датчик удара 4 контактный Черный Дополнительный датчик 3 контактный Синий Разъем для подключения дополнительного GSM GPS моду ля Подключение датчика удара и дополнительного датчика Датчик удара и дополнительный датчик подключаются к центральному блоку с помощью 4проводных кабелей входящих в комплект сигнализации или датчика Потенциал масса на дополни тельный датчик подается синхронно с появлением сигнала на Черном Белом проводе сигнализации После подключения дополнительного датчика нужно запрограммировать функцию 1 4 согласно требуе мому алгоритму обработки сигналов дополнительного датчика Jaguar EZ ONE Ver 2 Инструкция по эксплуатации 38 Saturn Marketing Ltd
