Ballu BEH/M-1500 [5/16] Устройство конвектора
![Ballu BEH/M-1500 [5/16] Устройство конвектора](/views2/1023844/page5/bg5.png)
5

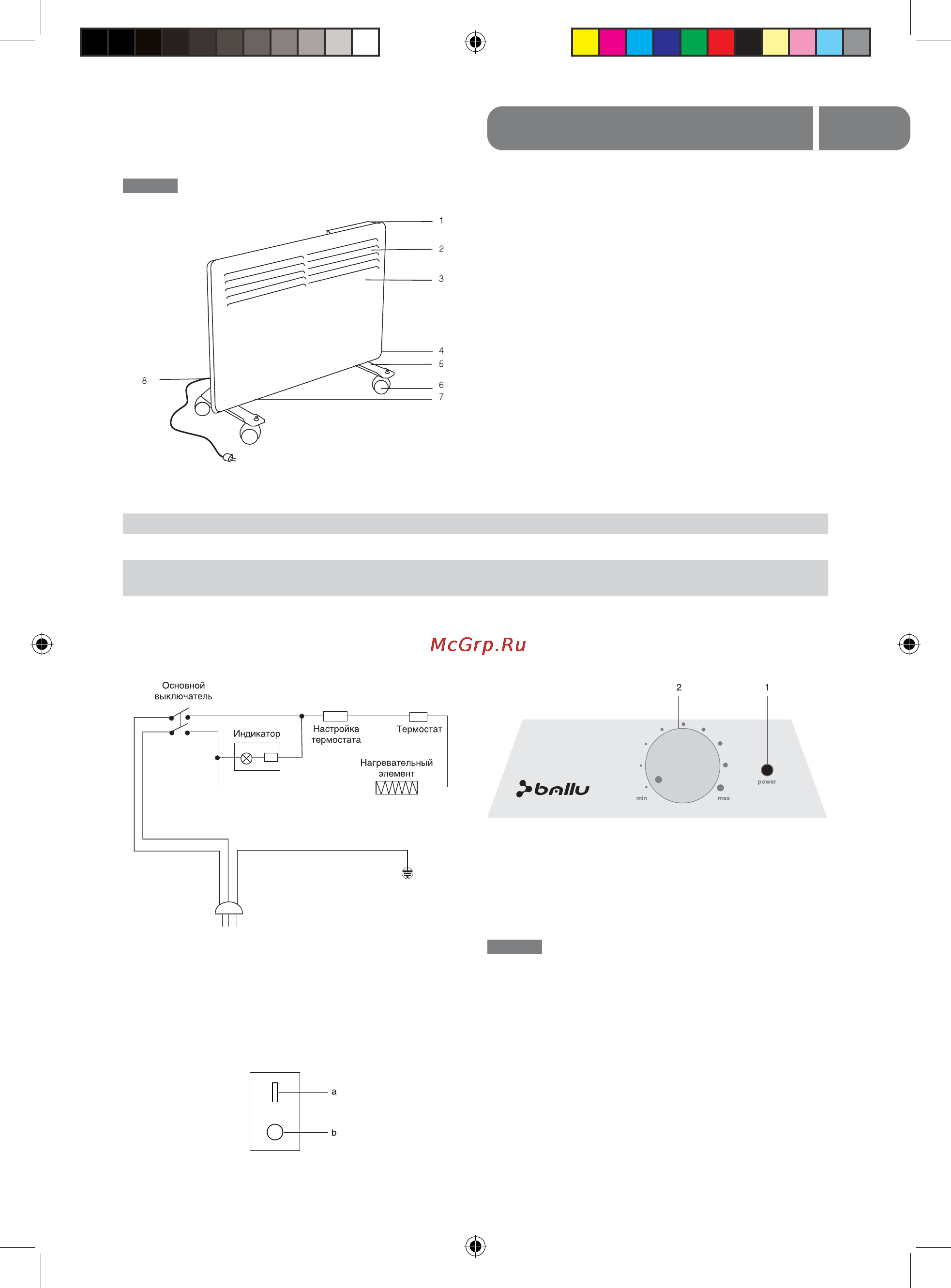

Устройство конвектора
Параметр/Модель BEH/M-500 BEH/M-1000 BEH/M-1500 BEH/M-2000
Номинальная мощность 500 Вт 1000 Вт 1500 Вт 2000 Вт
Номинальное напряжение
220–240В~
50 Гц
220–240В~
50 Гц
220–240В~
50 Гц
220–240В~
50 Гц
Габаритные размеры 460x400x78 мм 640x400x78 мм 930х400х78 мм 1265х400х78 мм
1. Блок управления.
2. Воздуховыпускные решетки.
3. Конвекционная камера.
4. Датчик температуры.
5. Металлические ножки.
6. Ролики.
7. Воздухозаборная решетка.
8. Электрический шнур с вилкой.
Устройство конвектора
Технические характеристики
Схема электропроводки
Панель управления:
1. На боковой стороне прибора находится
кнопка включения/выключения прибора.
a) Включение обогревателя.
b) Выключение обогревателя.
2. На верхней панели прибора находится блок
управления:
1) Индикатор электропитания.
2) Ручка регулировки термостата (управление
температурой нагрева).
Управление прибором
Подготовка к работе
Выньте обогреватель из картонной коробки.
Сохраните коробку для межсезонного хране-
ния. Убедитесь, что конвекционный обогрева-
тель находится в положении «выкл.», прежде
чем включать его. Установите обогреватель,
следуя инструкциям по установке. Во избежа-
ние перегрузки электросети не рекомендуется
Ballu BEH_M.indd 5Ballu BEH_M.indd 5 16.04.2010 16:50:0716.04.2010 16:50:07
