Daire TB 3/5 [10/28] Страница 10

5.3 Несущая конструкция прибора состоит из кожухов наружного (1) и внутреннего,

изготовленных из листовой стали и имеющих цилиндрическую форму. Во внутреннем кожухе

размещены вентилятор и трубчатые электронагревательные элементы. Снаружи внутреннего

кожуха расположен корпус блока управления (2). Кожух наружный, закрытый входной (3) и

выходной (4) решетками, винтами устанавливается в подставке (5) и имеет возможность

поворота в вертикальной плоскости. Угол поворота фиксируется гайками (6).

5.4 Принцип работы. Воздушный поток, втянутый вентилятором в корпус, проходя между

петлями трубчатых нагревателей. нагревается и подается в помещение через решетку.

Работа тепловентилятора возможна в одном из следующих режимов:

5.5 Электрическая схема тепловентилятора представлена на рис. 3 Приложения.

6. ПОРЯДОК РАБОТЫ

В зависимости от варианта исполнения пушка может быть оснащена регулятором

температуры вар. А или Б.

- режим 0 ( ) выключено;

- режим 1 ( ) вентиляция без нагрева;

- режим 2 ( ) вентиляция с нагревом на ½ мощности;

- режим 3 ( ) вентиляция с нагревом на полную мощность;

1 - переключател

2 - терморегулятор

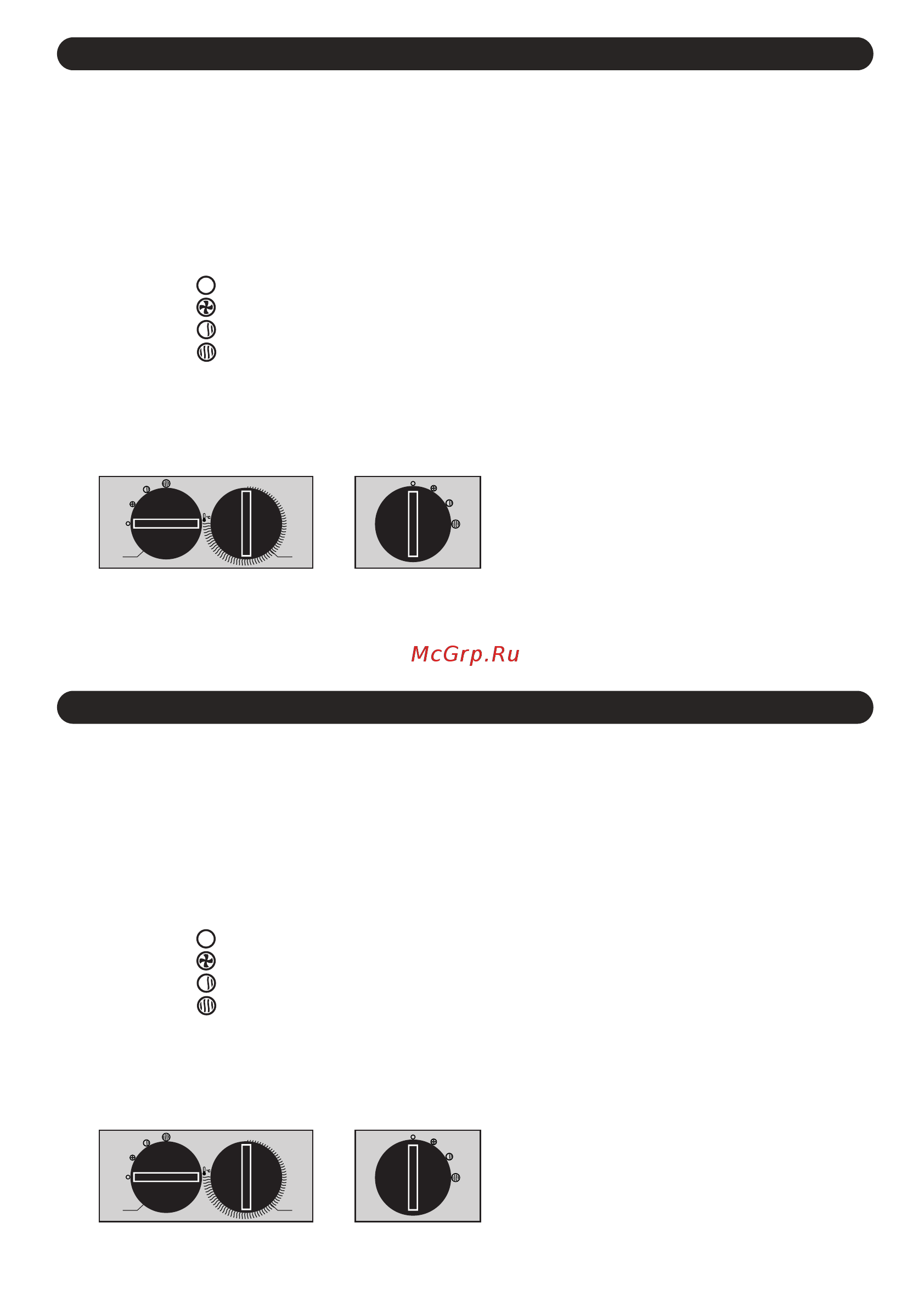

Рис. 2 Варианты блока управления
