Daire ТВ 2/3 [10/28] Порядок работы

5.2 Тепловентилятор соответствует обязательным требованиям ГОСТ Р 52 161.2.30-2007

и техническим условиям ТУ 3468-001-13068689-2013.

5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2). Вентилятор

расположен в задней части устройства. Блок управления смонтирован на шасси, расположенном в

верхней части корпуса под крышкой. Органы управления вынесены на панель (3). Трубчатые

нагреватели расположены внутри корпуса между вентилятором и решеткой (4), закрывающей их с

лицевой стороны тепловентилятора.

5.4 Работа тепловентилятора возможна в одном из следующих режимов:

5.2 Тепловентилятор соответствует обязательным требованиям ГОСТ Р 52 161.2.30-2007

и техническим условиям ТУ 3468-001-13068689-2013.

5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2). Вентилятор

расположен в задней части устройства. Блок управления смонтирован на шасси, расположенном в

верхней части корпуса под крышкой. Органы управления вынесены на панель (3). Трубчатые

нагреватели расположены внутри корпуса между вентилятором и решеткой (4), закрывающей их с

лицевой стороны тепловентилятора.

5.4 Работа тепловентилятора возможна в одном из следующих режимов:

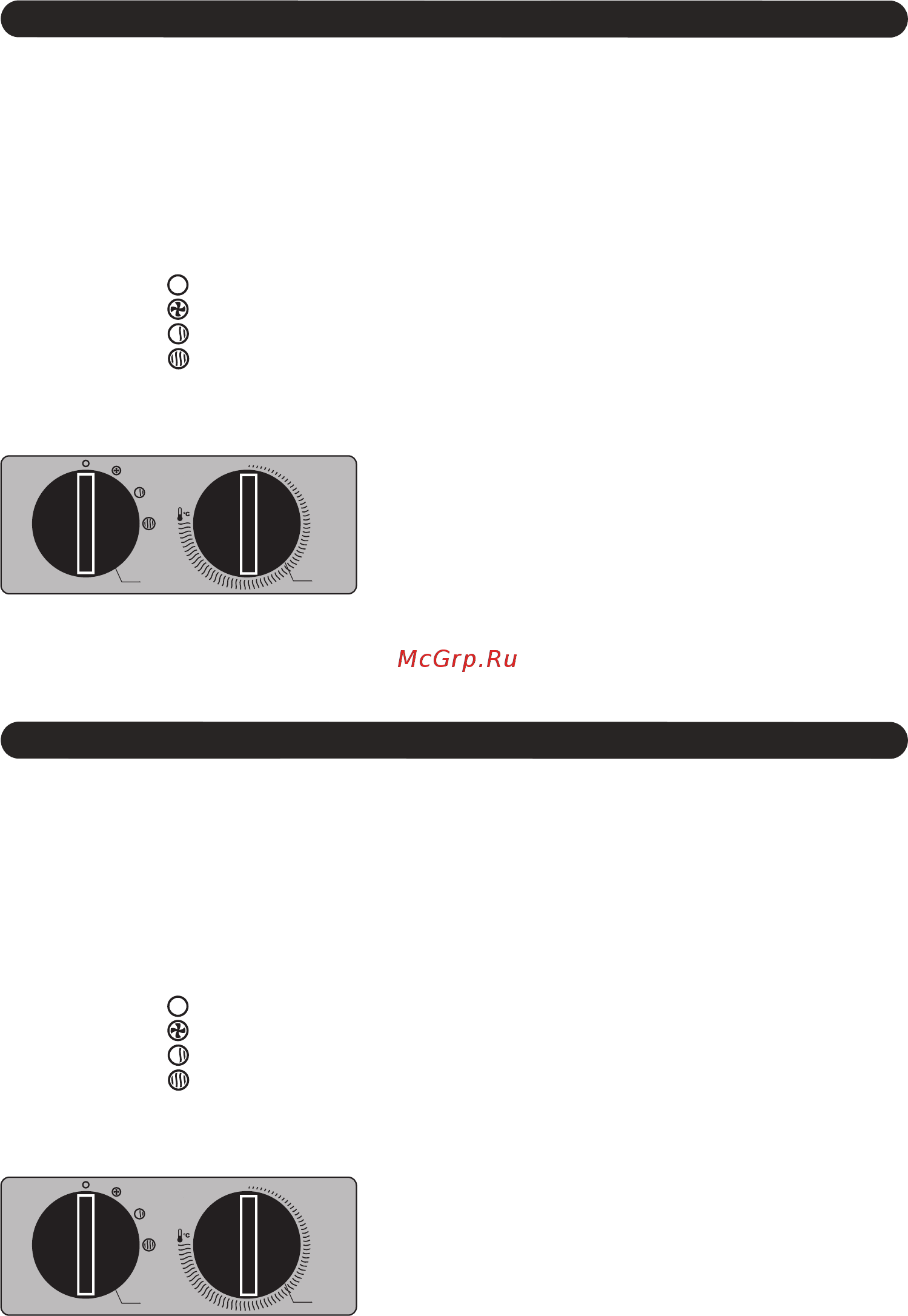

6. ПОРЯДОК РАБОТЫ

- режим 0 ( ) выключено;

- режим 1 ( ) вентиляция без нагрева;

- режим 2 ( ) вентиляция с нагревом на ½ мощности;

- режим 3 ( ) вентиляция с нагревом на полную мощность;

- режим 0 ( ) выключено;

- режим 1 ( ) вентиляция без нагрева;

- режим 2 ( ) вентиляция с нагревом на ½ мощности;

- режим 3 ( ) вентиляция с нагревом на полную мощность;

1 - переключатель режимов;

2 - терморегулятор

1 - переключатель режимов;

2 - терморегулятор

Рис. 2 Блок управления

5.5 Электрическая схема тепловентилятора представлена на рис. 3 Приложения.

ТЕПЛОВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ ТВ 2/3
