6. ПОРЯДОК РАБОТЫ
6. ПОРЯДОК РАБОТЫ
10
10
5.2 Тепловентилятор соответствует обязательным требованиям ГОСТ Р 52 161.2.30-2007
и техническим условиям ТУ 3468-001-13068689-2014 .
5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2).
Вентилятор (3) расположен в задней части устройства. Органы управления вынесены на панель
шасси (4). Трубчатые нагреватели расположены внутри корпуса между вентилятором и решеткой
(5), закрывающей их с лицевой стороны тепловентилятора. Тепловентилятор оснащен кнопкой
“RESET” (6).Тепловентилятор оснащен трубчатым ручкой-кронштейном (7), который можно
использовать как для переноски, так и для удобного монтажа на стену.
5.4 Работа тепловентилятора возможна в одном из следующих режимов:
5.2 Тепловентилятор соответствует обязательным требованиям ГОСТ Р 52 161.2.30-2007
и техническим условиям ТУ 3468-001-13068689-2014 .
5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2).
Вентилятор (3) расположен в задней части устройства. Органы управления вынесены на панель
шасси (4). Трубчатые нагреватели расположены внутри корпуса между вентилятором и решеткой
(5), закрывающей их с лицевой стороны тепловентилятора. Тепловентилятор оснащен кнопкой
“RESET” (6).Тепловентилятор оснащен трубчатым ручкой-кронштейном (7), который можно
использовать как для переноски, так и для удобного монтажа на стену.
5.4 Работа тепловентилятора возможна в одном из следующих режимов:
- режим 0 ( ) выключено;
- режим 1 ( ) вентиляция без нагрева;
- режим 2 ( ) вентиляция с нагревом на ½ мощности;
- режим 3 ( ) вентиляция с нагревом на полную мощность;
- режим 0 ( ) выключено;
- режим 1 ( ) вентиляция без нагрева;
- режим 2 ( ) вентиляция с нагревом на ½ мощности;
- режим 3 ( ) вентиляция с нагревом на полную мощность;
5.5 Электрическая схема тепловентилятора представлена на рис.3 Приложения.
5.5 Электрическая схема тепловентилятора представлена на рис.3 Приложения.
1
2
1
2
1 - переключатель режимов;
2 - терморегулятор
1 - переключатель режимов;
2 - терморегулятор

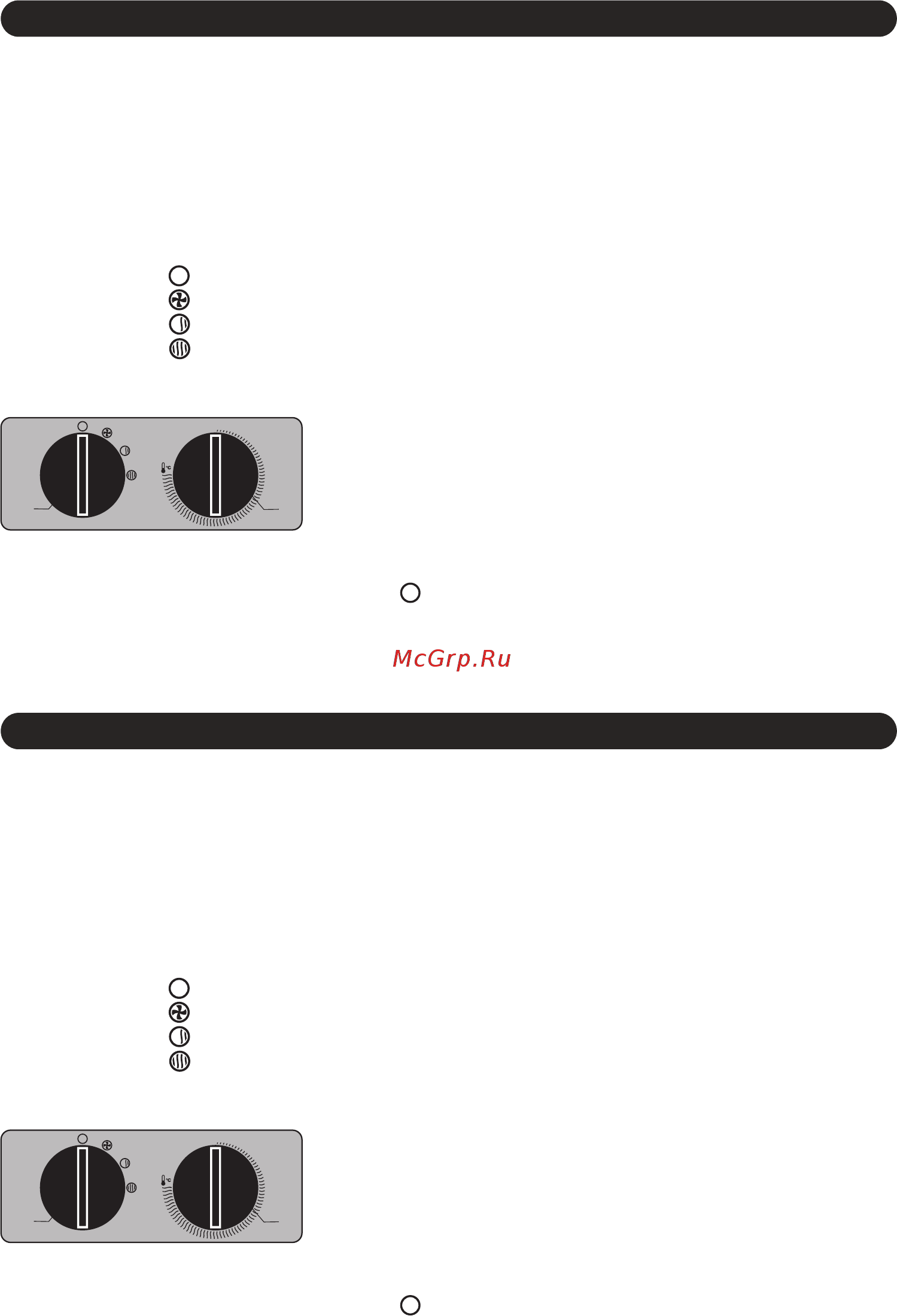

Рис. 2 Варианты блока управления
Рис. 2 Варианты блока управления
6.1 Перед включением тепловентилятора в сеть ручка переключателя режимов 1 (см. рис 2)
должна находиться в положение “0" ( ) , а ручка терморегулятора 2 повернута в крайнее
против часовой стрелки положение.
6.1 Перед включением тепловентилятора в сеть ручка переключателя режимов 1 (см. рис 2)
должна находиться в положение “0" ( ) , а ручка терморегулятора 2 повернута в крайнее
против часовой стрелки положение.
