www.timberk.com • электрический накопительный водонагреватель

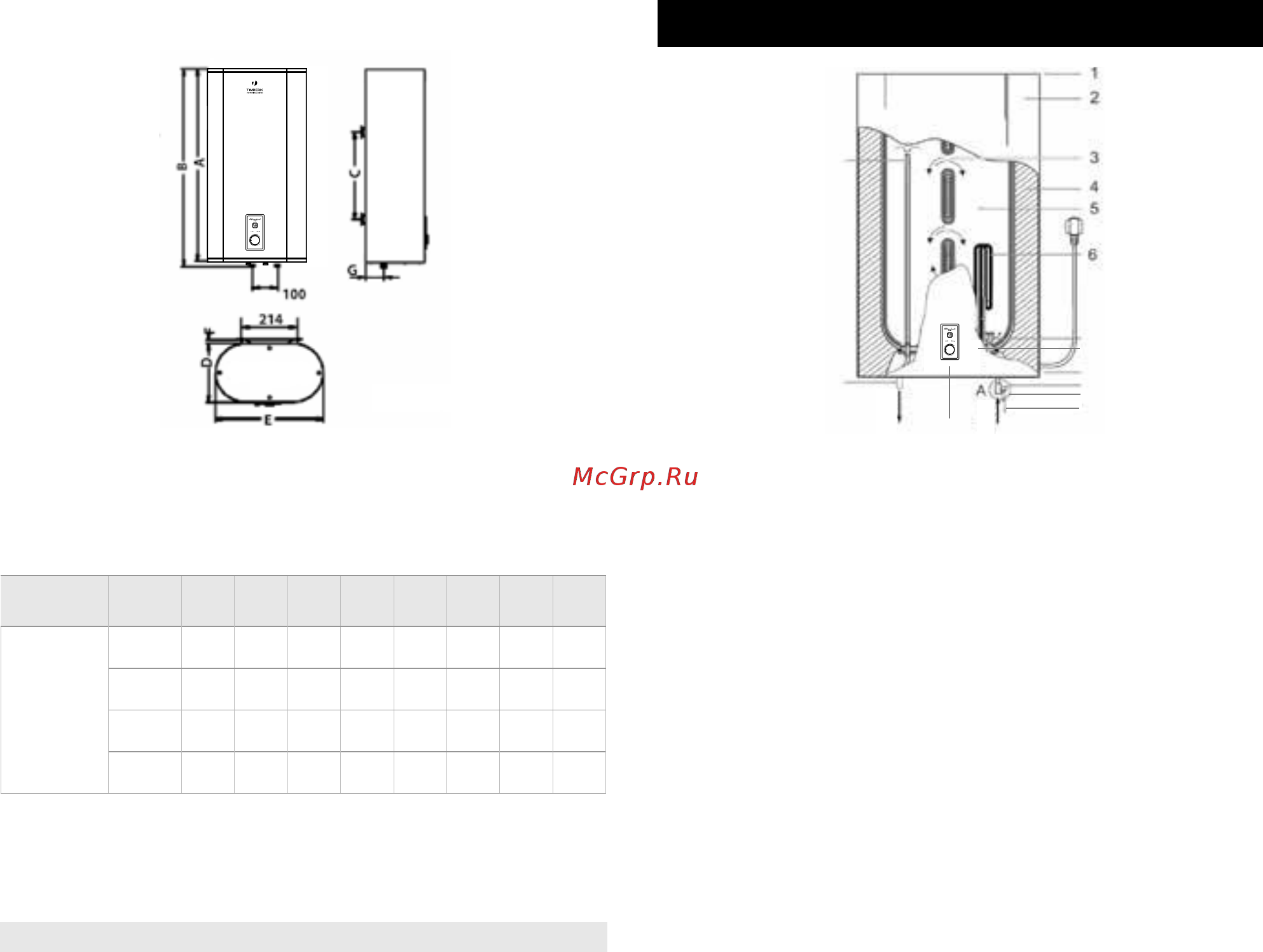

Размерные характеристики

Рис. 1

Рис. 2

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

Выход

Вход

1 - Верхняя комбинированная защитная крышка

2 - Внешний декоративный корпус

3 - Система переливов

4 - Теплоизоляционный слой из пенополиуретана

5 - Внутренний резервуар

6 - Нагревательный элемент

7 - Трубка

8 - Защитный магниевый анод

9 - Входной патрубок с рассекателем

10 - Нижняя комбинированная защитная крышка

11 - Комбинированный предохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А

12 - Аварийный слив избыточного давления воды ( при работе водона-

гревателя возможно подтекание воды из отверстия аварийного слива.

Это нормально)

13 - Панель управления

14 - Патрубок выхода горячей воды

15 - Верхняя часть патрубка забора горячей воды

Объем, л A B C D E F G H

SWH FEL1

30 573 593 280 235.9 432.9 13.5

72.3 -

50 858 878 450 235.9 432.9 13.5

72.3 -

80 967 987 500 273.2 492.2 13.5

103.2 -

100 1187 1207 650 273.2 492.2 13.5

103.2 -

Размерные характеристики водонагревателя (в мм) согласно рис. 1,

рис. 2 приведены в таблице 2.

Таблица 2
