www.timberk.com • электрический накопительный водонагреватель
17
6. КОМПЛЕКТ ПОСТАВКИ
1. Водонагреватель - 1 шт.
2. Анкерный болт - 2 шт.
3. Предохранительный клапан - 1 шт.
4. Руководство по эксплуатации и гарантийный талон - 1 шт.
5. Упаковка - 1 шт.
7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
Местоположение
1. Электрический водонагреватель следует устанавливать на прочной
стене.
2. Стена, на которой устанавливается электрический водонагрева-
тель, должна выдерживать, как минимум, двойной вес водонагрева-
теля, полностью заполненного водой, на стене должны отсутствовать
трещины и другие повреждения. В противном случае необходимо при-
нять меры для усиления крепления или установить водонагреватель на
специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако для снижения потерь тепла
в трубопроводах место установки водонагревателя должно находиться
как можно ближе к месту использования горячей воды.
ВНИМАНИЕ!
Водонагреватель должен быть установлен на
вертикальную стену строго в том положении, как
указано на рис. 1, 2. Установка прибора в любом
другом положении или перекос относительно вер-
тикали неизбежно приведет к выходу водонагре-
вателя из строя, созданию аварийной обстановки
и рассматривается производителем как негаран-
тийный случай.
2
3
4
5
6
7
10
11
8
9
1
слив воды
1. Сетевой шнур
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды*
7. Сливная трубка*
8. Комбинированный предохранительный клапан
9. Входной патрубок
10. Отсечной кран водопроводной магистрали
11. Водопроводная магистраль
* не входит в комплект поставки

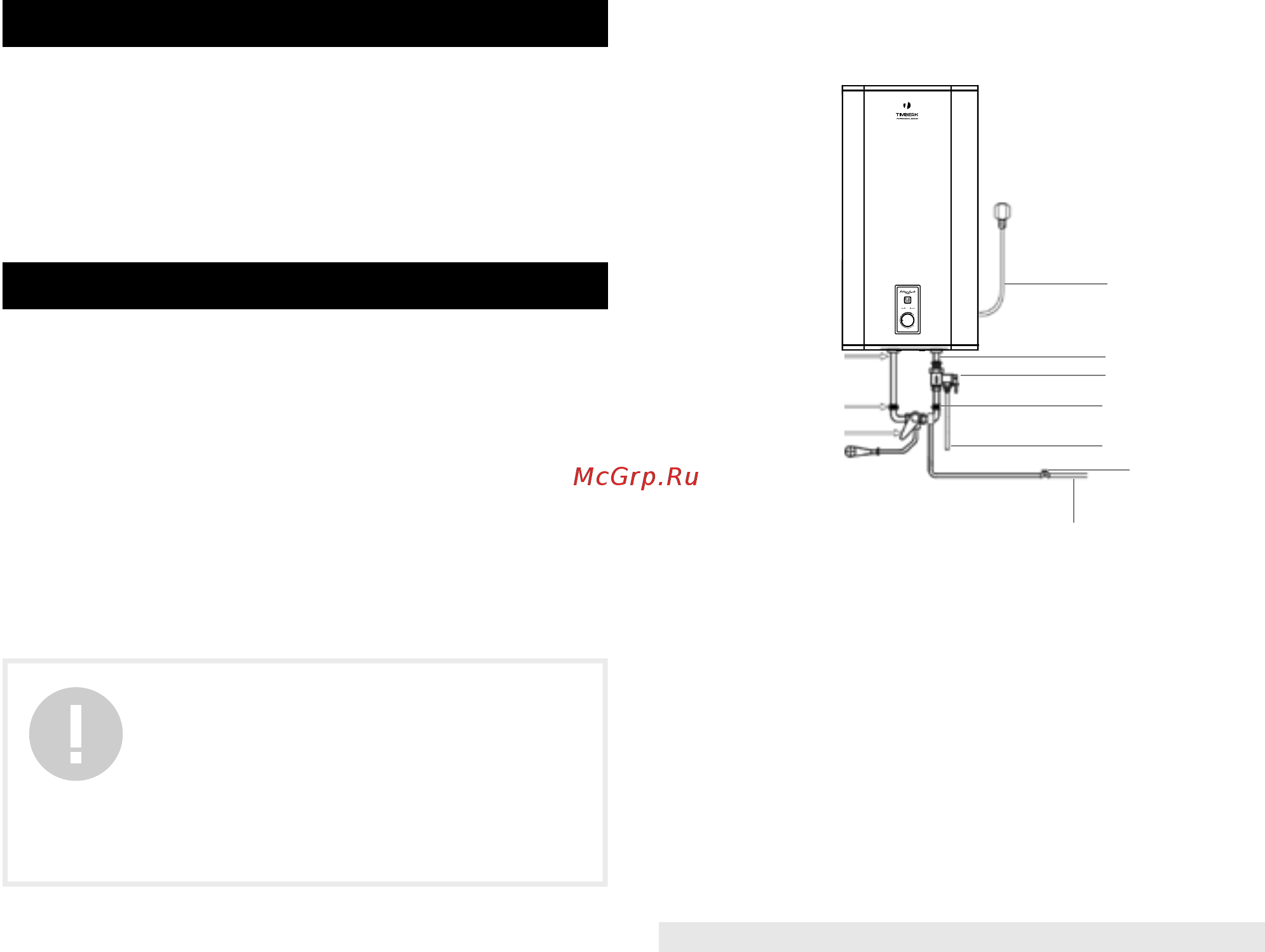

Способы монтажа водонагревателя
Способ монтажа водонагревателя для одной точки потребления
представлен на рис. 3.
Рис. 3
