www.timberk.com • электрический накопительный водонагреватель

1. Сетевой шнур

2. Входной патрубок

3. Комбинированный предохранительный клапан

4. Кран входа холодной воды *

5. Смеситель *

6. Душевая насадка *

7. Отсечной кран водопроводной магистрали*

8. Сливная трубка*

9. Водопроводная магистраль

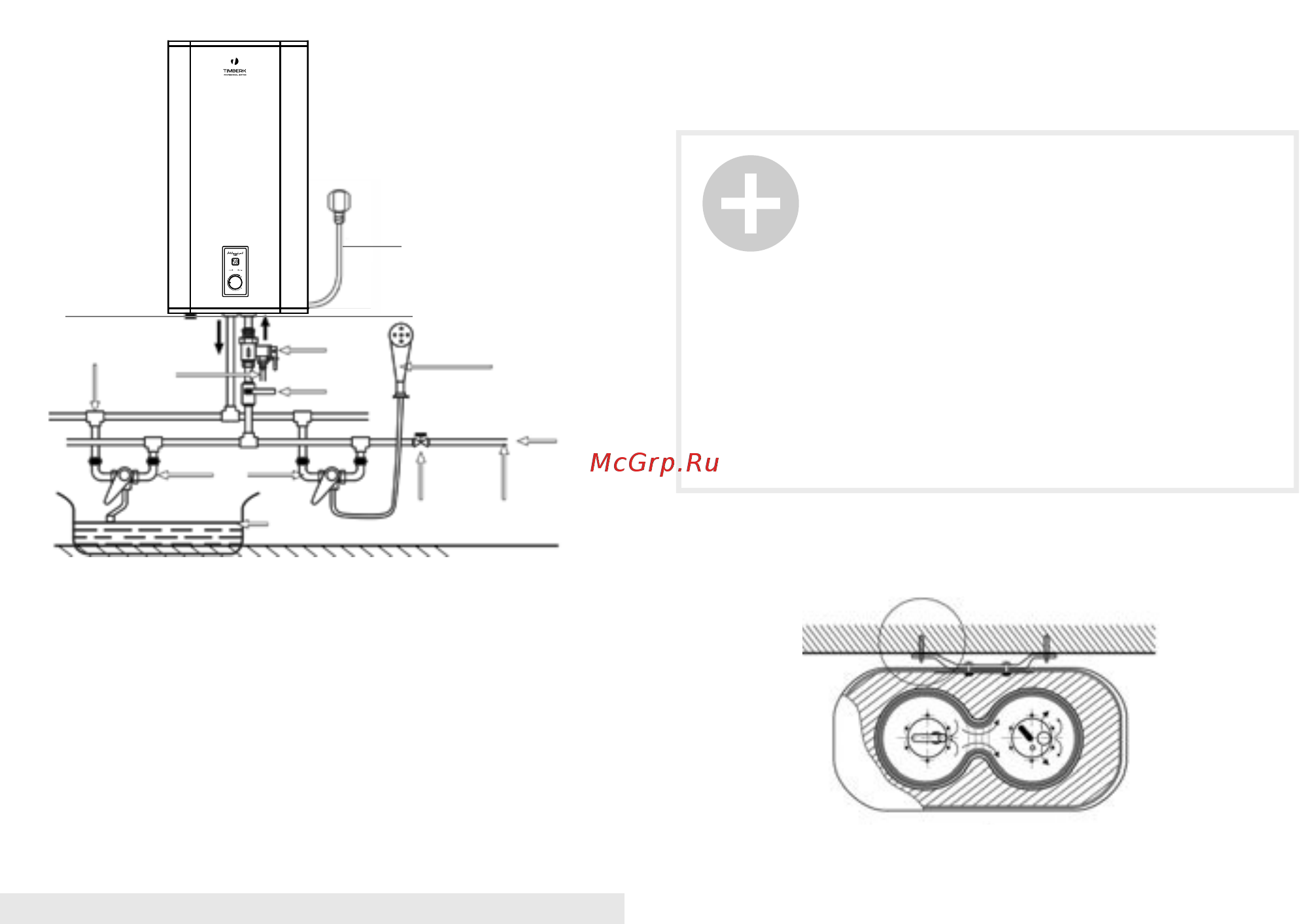

Рис. 4

Способ монтажа водонагревателя для нескольких точек потребле-

ния представлен на рис. 4.

водопроводная магистраль

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные

производителем. Электрический водонагре-

ватель нельзя крепить на стене до того, как вы

убедитесь, что кронштейн установлен надёжно и

прочно. В противном случае электрический во-

донагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным

происшествиям с причинением вреда здоровью

и получением травм. При определении точек для

отверстий под анкерные болты следует преду-

смотреть свободное пространство между нижней

частью водонагревателя и полом не менее 0,6 м

для обеспечения удобства технического обслужи-

вания при необходимости его проведения

Монтаж водонагревателя

Рис.5

10. Ванна *

11. Тройник*

12. Выходной патрубок

* не входит в комплект поставки

Вид сверху
