3. Установите дюбели Ø 8 мм в отверстия (А, В,
С, D), а дюбели Ø 6 мм в отверстия (F,E)
4. Вверните два шурупа в два отверстия (А,
В) таким образом, чтобы расстояние между
стеной и головкой шурупа составляло 5 мм.
Установите планку крепления декоративного
короба, ввернув шурупы в два верхних
отверстия (F,E).
5. Установите пластмассовый переходной
фланец (если он не установлен) на
соответствующее место сверху вытяжки с
помощью двух шурупов (рис. 11).
6. Подвесьте вытяжку на шурупы (А, В),
выровняйте её по горизонту и затяните шурупы
отвёрткой. По завершении выравнивания
окончательно закрепите вытяжку при помощи
шурупов через отверстия (С, D) изнутри
вытяжки (рис.12).
Если Ваша вытяжка будет работать в режиме
отвода воздуха в вентиляционную шахту,
оденьте один конец гибкого воздуховода (в
комплект поставки не входит)
на переходной фланец. Место
стыковки переходного фланца
с воздуховодом промажьте
герметиком, а сам воздуховод
закрепите на переходном фланце с помощью
хомута (в комплект поставки не входит) (рис.
13). Второй конец гибкого воздуховода
соедините с вентиляционным отверстием.
Избегайте лишних изгибов воздуховода.
Чем короче и прямее (без лишних изгибов)
воздуховод, тем выше производительность и
меньше шум и вибрация у вытяжки. Рис .13
7. Если Ваша вытяжка будет работать в
режиме рециркуляции, на короб мотора
необходимо установить угольные фильтры
(в комплект поставки не входят) (рис 7). При
этом режиме установка воздуховода на
вытяжку не требуется.
8. Перед установкой декоративных
коробов воздуховода, выведете провод для
подключения вытяжки к электросети.
9. Поместите внутренний декоратив¬ный
короб в наружный. Установите наружный
короб на корпус вытяжки и закрепите его
винтами (рис. 14). Внутренний короб
поднимите вверх до совмещения узлов
крепления короба и планки и
соедините их винтами (рис. 15)

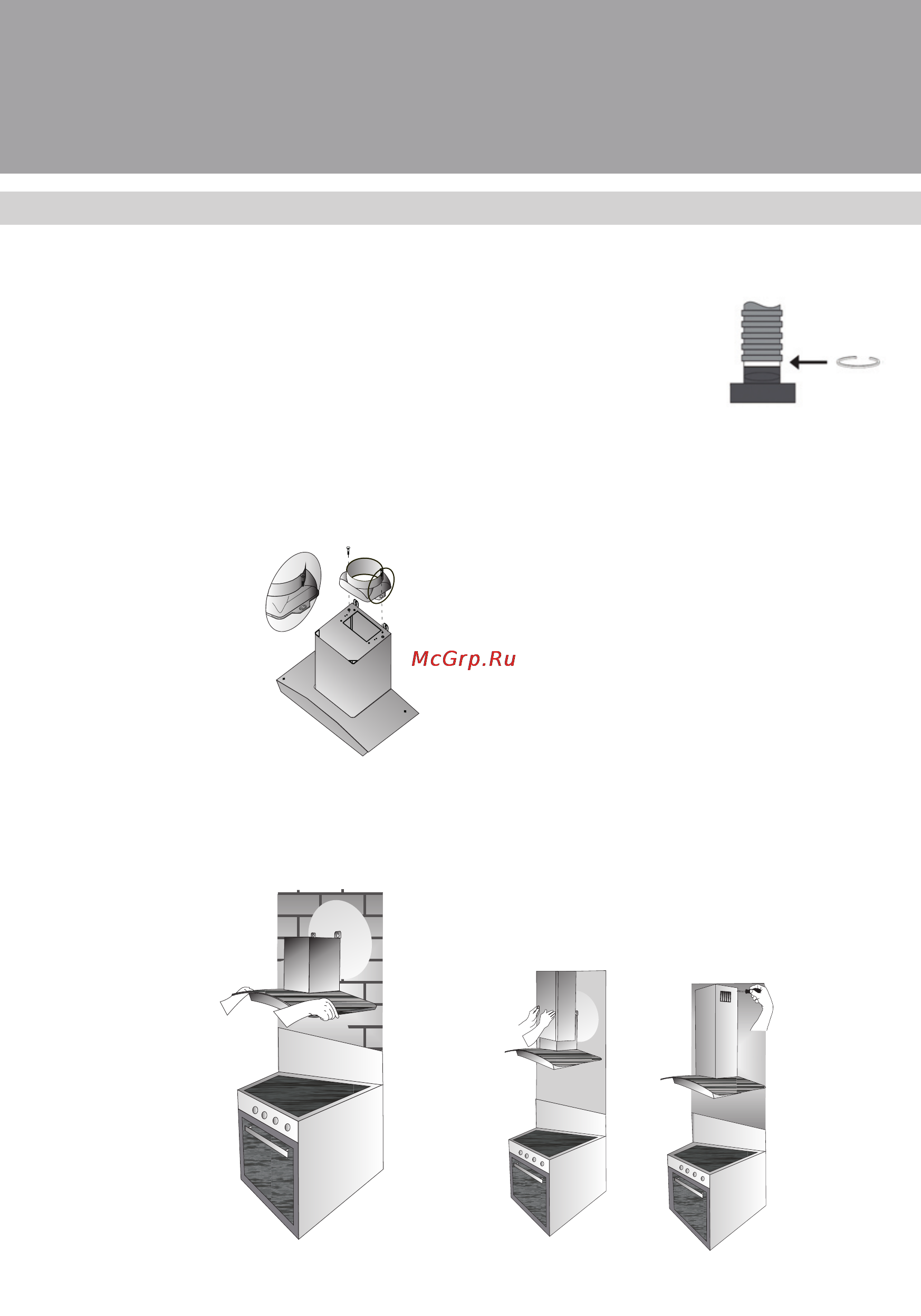

рис. 11
