Инструкция по эксплуатации Страница: 3

Timberk thc ws3 5m aero ii [3/9] Комплектация

ВНИМАНИЕ!

Все работы по подключению тепловой завесы про-

изводить только при полном снятии напряжения пи-

тания.

ВНИМАНИЕ!

1. Электрическая розетка должна быть рассчитана

на номинальный ток не ниже 16А, а электрический

провод, подводимый к розетке от щита питания дол

жен иметь сечение жилы не менее 1,5 мм2 для мед-

ного провода и не менее 2,5 мм2 для алюминиевого

провода.

2. В щите питания должен быть установлен авто

матический выключатель, рассчитанный на номи-

нальный ток 16А, для защиты электропроводки от

перегрузок.

ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция и

технические характеристики тепловентилятора, а

также его комплектация могут быть изменены про

изводителем без предварительного уведомления.

ПРИМЕЧАНИЕ:

При эксплуатации тепловой завесы в вертикальном

положении ее срок службы может быть уменьшен.

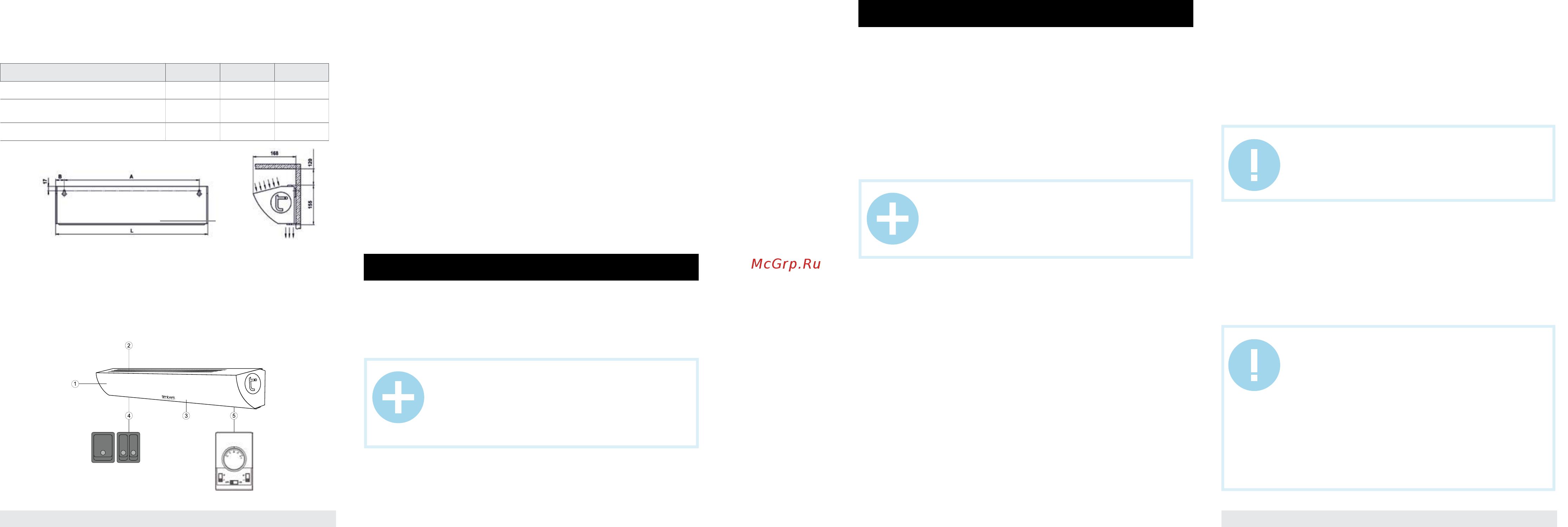

Рис. 2

Рис. 3

Размерные характеристики

Размерные характеристики тепловой завесы серии THC WS3 в мм в

соответствии с рис. 1. приведены в таблице 2.

Условия эксплуатации

Завеса предназначена для эксплуатации в закрытых помещениях с

температурой воздуха от минус 10

С до плюс 40

С, при относитель-

ной влажности воздуха не более 93%, в условиях, исключающих по-

падание на нее капель, брызг и атмосферных осадков (климатиче-

ское исполнение УХЛ 3.1 по ГОСТ 15150).

1. Корпус

2. Перфорированная решётка забора воздуха

3. Решётка выхода воздуха

4. Панель управления

5. Выносной пульт управления*

* Приобретается отдельно

Принцип работы тепловой завесы (рис. 3, 4)

Тепловая завеса состоит из корпуса (1), изготовленного из листо-

вой стали, покрытой высококачественным полимерным покрытием.

Внутри корпуса установлены игольчатые нагревательные элементы

(«стич-элементы») и вентиляторный блок. Вентиляторы забирают

воздух через перфорированную решетку (2), после чего поток воз-

духа, проходя через нагревательные элементы, нагревается и с боль-

шой скоростью направляется через решётку выхода воздуха (3)

сверху вниз, создавая мощный воздушный поток.

Описание тепловой завесы серии THC WS3

Модель А B L

THC WS3 2M

340 мм 128,5 мм 597 мм

THC WS3 3M

340 мм 128,5 мм 597 мм

THC WS3 5M

550 мм 130 мм 810 мм

Таблица 2

1. Тепловая завеса -1 шт.

2. Руководство по эксплуатации -1 шт.

3. Гарантийный талон -1 шт.

Местоположение и монтаж

1. Тепловая завеса может быть смонтирована на любой опорной кон-

струкции, обеспечивающей устойчивое и прочное крепление.

2. Наиболее эффективно применение завесы при установке над

дверными проемами высотой до 2,2 м и для защиты открытых окон-

ных проемов высотой до 1,5 м.

3. Тепловые завесы могут устанавливаться как горизонтально с ниж-

ним расположением решетки выхода воздуха, так и в вертикальном

положении, при этом панель управления прибора или кабель управ-

ления должны находиться в верхней части.

4. Завеса устанавливается как можно ближе к верхней стороне прое-

ма, при этом необходимо выдержать расстояние между верхней стен-

кой корпуса и потолком не менее 50 мм.

5.Чтобы получить максимальную эффективность ширина проёма

должна быть меньше или равна ширине выдуваемого воздушного

потока.

6. В широких проемах завесы устанавливаются одна за другой, с тем,

чтобы перекрывалась вся ширина проема.

7. Для монтажа тепловой завесы на тыльной стороне её корпуса име-

ются специальные установочные отверстия. За эти отверстия завеса

навешивается на предварительно вмонтированный в стену крепеж.

В качестве крепежа рекомендуются шурупы или болты с шляпкой

диаметром 9-12 мм (в комплект поставки не входят). Установочные

размеры завесы приведены в таблице 2, 3.

Подключение к электрической сети

1. Перед подключением тепловой завесы к электрической сети, убе-

дитесь, что параметры электросети в месте подключения соответ-

5. КОМПЛЕКТАЦИЯ

6. УСТАНОВКА

ствуют параметрам, указанным на маркировочной табличке с техни-

ческими данными прибора.

2. Работы по подключению завесы к электрической сети должны

производить только квалифицированные специалисты в соответ-

ствии с установленными «Правилами устройства электроустановок»

и «Правилами техники безопасности при эксплуатации электроуста-

новок работающих при напряжении до 1000В».

3. Перед подключением завесы, убедитесь в том, что завеса заземле-

на надлежащим образом. Правильное заземление важно для мини-

мизации ударов током и опасности возгорания.

Модели THC WS3 2M, THC WS3 3M

1. Тепловая завеса рассчитана на подключение к электрической сети

переменного тока с однофазным напряжением 220В (допустимые ко-

лебания напряжения от 198В до 242В) и контуром заземления.

2. Для подключения к электрической сети тепловая завеса комплек-

туется сетевым шнуром с вилкой.

3. Для подключения тепловой завесы к электрической сети вставьте

вилку сетевого шнура тепловой завесы в розетку с заземляющим

проводом.

www.timberk.com • тепловая завесаwww.timberk.com • тепловая завеса
