Встроенный пьезо блок служит для легкого и безопасного зажигания а головка зажигания 12 и газовый клапан обеспечивают безопасность работы поднос для сбора конденсата 9 препятствует протеканию из бака образующегося из продуктов сгорания конденсата и дает возможность постоянного его испарения нижняя часть водонагревателя 3 изготовлена из пластмассового материала авs по дизайну зао hajdu особое расположение подноса для сбора конденсата 9 и экрана теплозащиты 10 препятствует распространению нагревания от пространства горения сокращая потери тепла и повышая к п д температура внешнего кожуха при этом остается близкой к температуре человеческого тела особые защитные устройства такие как встроенный в газовый клапан ограничитель температуры и предохранительный клапан вsz 6 5 даже в случае неправильного обращения предотвратит опасность физического и или материального повреждения ограничитель температуры при 94 с выключит оборудование а в случае его поломки поставляемый в качестве приложения комб 4

Стартовое остановочное давление газа мбар 4

Технические характеристики 4

Для крепления некоторых типов мы предлагаем следующие решения 5

Крышку 2 необходимо поставить на отвод продуктов горения 8 который запрещается чем либо покрывать 5

Оборудование без дымохода без дефлектора имеет открытую область горения необходимый для горения воздух оборудование берет из окружающей среды продукты сгорания отводятся в пространство где располагается водонагреватель поэтому при установке оборудования необходимо выполнять номы содержания воздуха 5

Установка и ввод в эксплуатацию 5

Gb 120 1124 750 6

Gb 80 859 500 6

Комбинированный предохранительный клапан схема 3 является принадлежностью водонагревателя он соединяется с водонагревателем и с водопроводной системой с помощью внутренней резьбы rp1 2 6

Соединение с водосистемой 6

Соединение с водосистемой для трубопровода горячей и холодной воды должны использоваться только медные или оцинкованные стальные трубы для соединения к сети медного трубопровода воды обязательно должны использоваться изолирующие втулки одну втулку нужно установить непосредственно на трубу горячей воды водонагревателя другую на трубу холодной воды между уже вмонтированной арматурой и медным трубопроводом сети в случае соединения без втулок производитель не дает гарантии на образовавшиеся из за коррозии резьбовых концов труб водонагревателя проблемы и не несет ответственности за возникшие повреждения водонагреватель нужно подсоединять к сети водоснабжения по схеме 2 подключать водонагреватель под давление превышающее допустимое производственное давление запрещается опасно для жизни 6

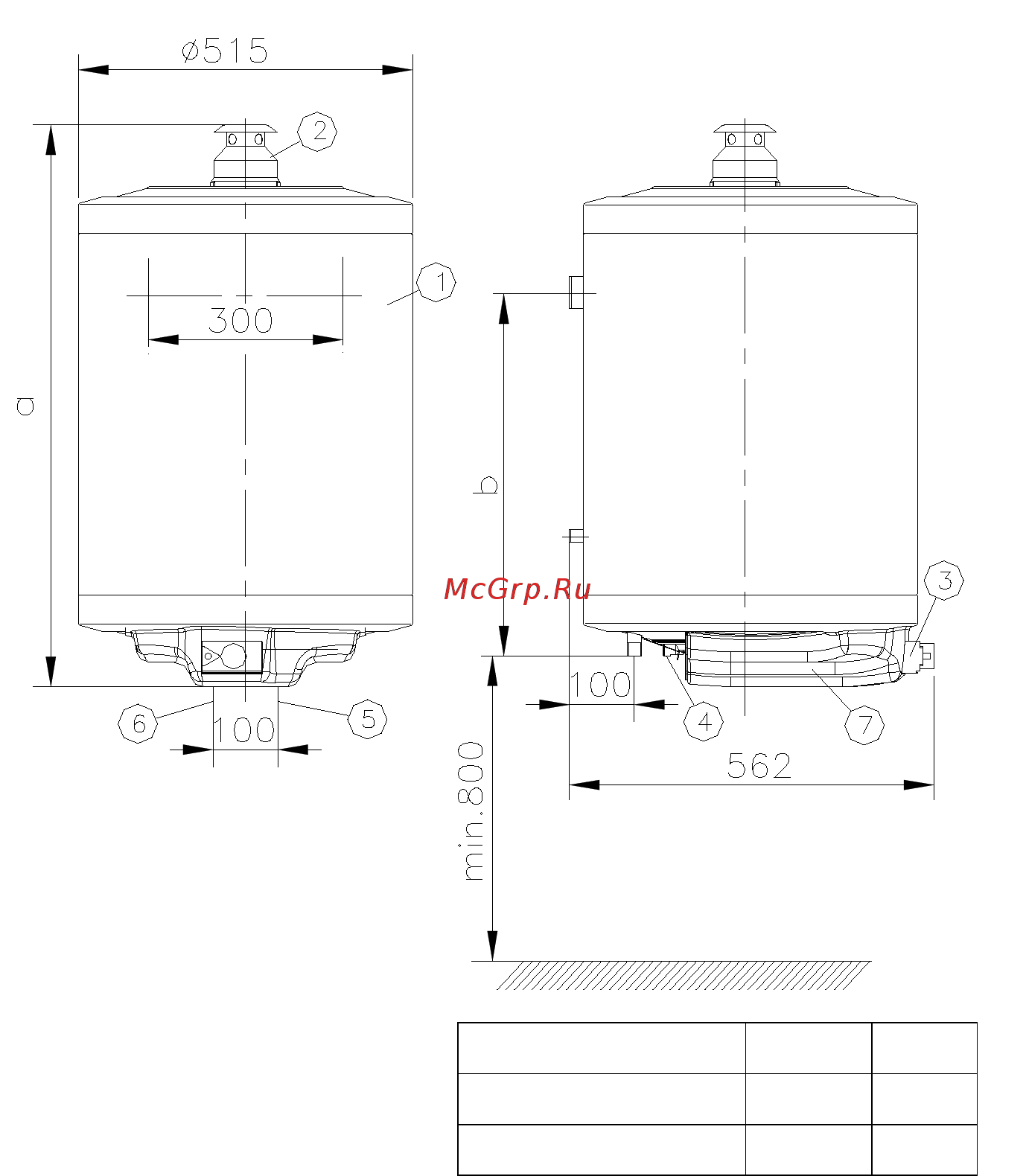

Схема схема 1 6

Тип a b 6

Клапан нужно монтировать непосредственно перед водонагревателем в трубу холодной воды с соблюдением направления потока отмеченного стрелкой сливная труба должна располагаться вертикально вниз а кнопка для выпуска воздуха должна быть легко доступной направление потока воды по порядку включает в себя клапан обратного хода и предохранительный клапан а также сливную трубу которую нужно оставить открытой по направлению воздуха предохранительный клапан по заводской настройке открывается при давлении 6 3 6 7 бар в этом случае вода из сливной трубы капает эту воду в соответствии со схемой 2 5 нужно вывести в водосточную трубу переустановка запрещается опасно если давление воды в сети хотя бы временно превысит значение 6 бар перед водонагревателем нужно встроить клапан снижения давления о приобретении и установке клапана должен заботиться потребитель клапан снижения давления нужно монтировать перед комбинированным клапаном к водонагревателю можно подключить нужное число ответвлений и смесительн 7

Наполнение водонагревателя водой 8

Слив воды из водонагревателя 8

Соединение с газопроводом 8

Растопка 9

Регулировка температуры 9

Выключение 10

О времени повторных проверок в 3 х летний период в зависимости от скорости изнашивания анода решает мастер если диаметр анода с первоначального размера в 32 мм сократился до 10 мм анод нужно заменить 10
