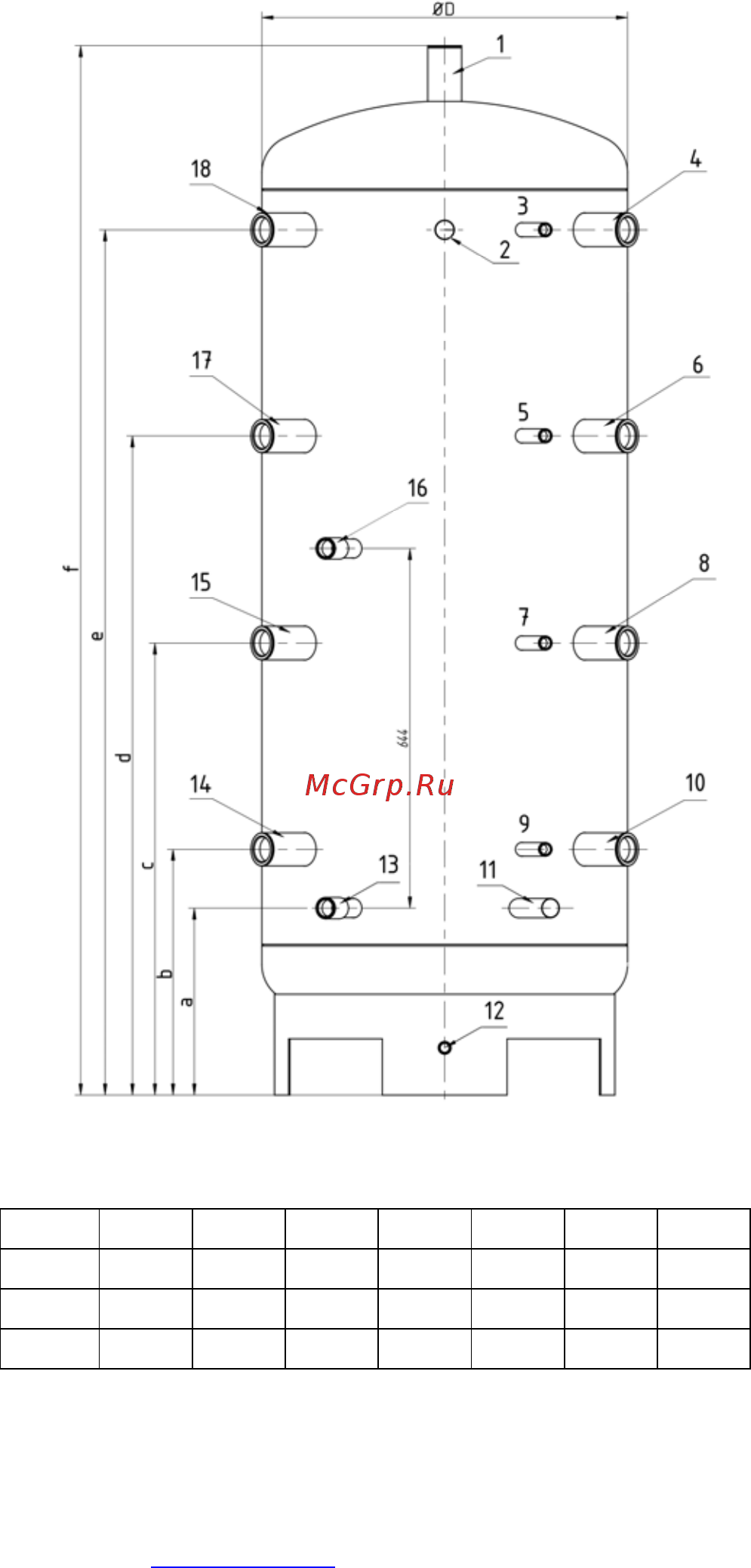

Рис. 2.

Габаритные размеры буферных накопителей PT500,-750,-1000;

PT500C,-750C,-1000C и PT500CF,-750CF,1000CF и патрубков

Обём a b c d e f ØD

500 л 334 439 809 1179 1549 1878 650

750 л 345 450 820 1190 1560 1909 790

1000 л 345 450 980 1510 2040 2409 790

1. верхний патрубок Rp6/4”, 3.,5.,7.,9. патрубки термостатов Rp1/2”,

4.,6.,8.,10. патрубки для ввода и отвода теплоносителя Rp6/4”, 13.,16. пат-

рубки теплообменников Rp1”, 2.,11. HMV hőcserélő csonk G1”, 14.,15.,18.
