Timberk swh re5 120 v [2/28] Important information

Содержание

• Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 1
• Timberk 1
• Руководство по эксплуатации instruction manual 1
• Contents 2
• Dear customer 2
• Important information 2
• Safety precautions 2
• Dimensioning specifications 3
• English 3
• Operational characteristics 3
• Technical characteristics 3
• D e f g h j k l m n p q r t 4
• Water heater dimension mm 4
• Control panel 5
• Englis 5
• Delivery set 6
• Water heater installation 6
• Attention 7
• Connection to water main 7
• O attention 7
• Attention 8
• Connection to electric network 8
• Water heater operation 8
• Attention 9
• Englis 9
• Maintenance 9
• As needed outside surfaces ofthe heater should be wiped with wet cloth with soap 10
• Attention 10
• If there is not piece drain cock between the inlet nozzle 11 and the safety valve see connection to water main and withdraw it to sewerage system 10
• If water does not flow it means that the valve is broken in this case you should not use the heater and it is recommended to call a service mechanic 10
• In order to drain water from the water heater in case of upper connec tion of cold water to the inlet nozzle 1 you should 10
• Is no shutoff valve on the inlet valve 11 see connection to water main put fasten a drain hose on it and discharge water to sewer agesystem in order to drain water from the water heater in case of lateral connection of cold water to the inlet nozzle 1 you should 10
• Loose a male screw of the combined safety valve and snap the knob 10
• Never drain water if its temperature is higher than 50 c since it mayresultin burns 10
• Oattention 10
• Probable failures and troubleshooting methods 10
• Remember about control checks of running order ofthe safety valve which should be performed every 14 days check method snap the drain knob to upper position until water flows from the valve opening after this check of water flowing return the knob to initial position 10
• To upper position see fig 7 and then water should flow from the pressure drop port 10
• Troubleshooting 10
• Turn the water off at the water inlet to the water heater open hot water outlet cock s put a drain hose on a pressure drop port of a combined safety valve 10
• Turn the water off at the water inlet to the water heater screw loose a plug from the laterally spaced inlet nozzle 11 if there 10
• Am note 11
• Basic circuit diagram 11
• Utilization 11
• Важная информация 12
• Меры предосторожности 12
• Содержание 12
• Уважаемый покупатель 12
• Drop defense 13
• Englis 13
• Нот defense 13
• Рабочие характеристики 13
• Swhres120v swhre5 150v 14
• Размерные характеристики 14
• Размерные характеристики приборов приведены на стр 15 14
• Таблица 1 14
• Технические характеристики 14
• Технические характеристики водонагревателя приведены в таблице 1 14
• А в с 15
• М и р 15
• Русски 15
• Устройство водонагревателя 16
• Комплект поставки 17
• Русский 17
• Установка водонагревателя 17
• Внимание 18
• Подключение к водопроводной магистрали 18
• Примечание 18
• Бнимание 19
• Обнимание 19
• Подключение к электрической сети 19
• Русский 19
• Бнимание 20
• Обнимание 20
• Обслуживание 20
• Примечание 20
• Эксплуатация водонагревателя 20
• K внимание 21
• Внимание 21
• Русский 21
• Вать подробную информацию по утилизации водонагревателя вы можете получить у представителя местного органа власти срок 22
• Внимание 22
• Если вода не потечет то клапан испорчен в этом случае нельзя пользоваться нагревателем и рекомендуется вызвать сервисного мастера 22
• Женным в данном руководстве по эксплуатации дети находящиеся вблизи водонагревателя должны быть под наблюдением взрослых и ни в коем случае не использовать прибор как элемент игры 22
• Ключайте резко режимы строго следуйте рекомендациям изло 22
• Ми людьми эксплуатируйте водонагреватель бережно не пере 22
• Накопительный водонагреватель не предназначен для бескон 22
• Наружные поверхности нагревателя по мере необходимости протирать влажной тканьюсмылом 22
• По окончании срока службы водонагреватель следует утилизиро 22
• Помните о контрольных проверках исправности действия пред охранительного клапана каждые 14 дней способ проверки перевести ручку слива в верхнее положение до ощущения пере хода резьбы и тогда из отверстия клапана должна потечь вода после проверки вытекания воды верните ручку в предыдущее положение 22
• Примечание 22
• Производитель имеет право вносить в устройство прибора любые изменения улучшающие его технические и иные характеристики данные изменения могут быть внесены без предупреждения и предварительного уведомления потребителей производитель не несет ответственности за изменение электросхемы изделия которое может быть выполнено без уведомления потребителя 22
• Рис 8 22
• Службы водонагревателя составляет 15 лет 22
• Таблица 22
• Трольного использования детьми пожилыми или недееспособны 22
• Устранение неисправностей 22
• Утилизация 22
• Электрическая принципиальная схема 22
• Гарантийный талон вложен вупаковку изделия 23
• Изготовитель 23
• Изделие соответствует директиве eec 89 336 касающейся электромагнитного оборудования 23
• Импортёр 23
• Информация о сертификации 23
• Русски 23
• Сертификата 23
• Срок действия 23
• Товар сертифицирован на территории россии органом по сертификации 23
• Товар соответствует требованиям нормативных документов 23
• Timberk 25
• Русски 25
• Ьтьегк 26
• Русский 27
• Ьтьегк 27
• Timberk 28

Похожие устройства

• Timberk swh re4 100 vh Инструкция по эксплуатации
• Timberk swh re4 50 vh Инструкция по эксплуатации
• Timberk swh re4 30 vh Инструкция по эксплуатации
• Timberk swh re3 80 v sl Инструкция по эксплуатации
• Timberk swh re3 50 v sl Инструкция по эксплуатации
• Timberk swh re3 30 v sl Инструкция по эксплуатации
• Timberk swh re3 80 v Инструкция по эксплуатации
• Timberk swh re3 100 v Инструкция по эксплуатации
• Timberk swh re3 50 v Инструкция по эксплуатации
• Timberk swh se1 30 vu Инструкция по эксплуатации
• Timberk swh se1 15 vu Инструкция по эксплуатации
• Timberk swh se1 10 vu Инструкция по эксплуатации
• Timberk swh se1 30 vo Инструкция по эксплуатации
• Timberk swh se1 15 vo Инструкция по эксплуатации
• Timberk swh se1 10 vo Инструкция по эксплуатации
• Timberk whp-5 os Инструкция по эксплуатации
• Timberk whp-4 os Инструкция по эксплуатации
• Timberk dh tim 20 e2w Инструкция по эксплуатации
• Timberk dh tim 20 e2o Инструкция по эксплуатации
• Timberk whe 24.0 xtl c1 Инструкция по эксплуатации

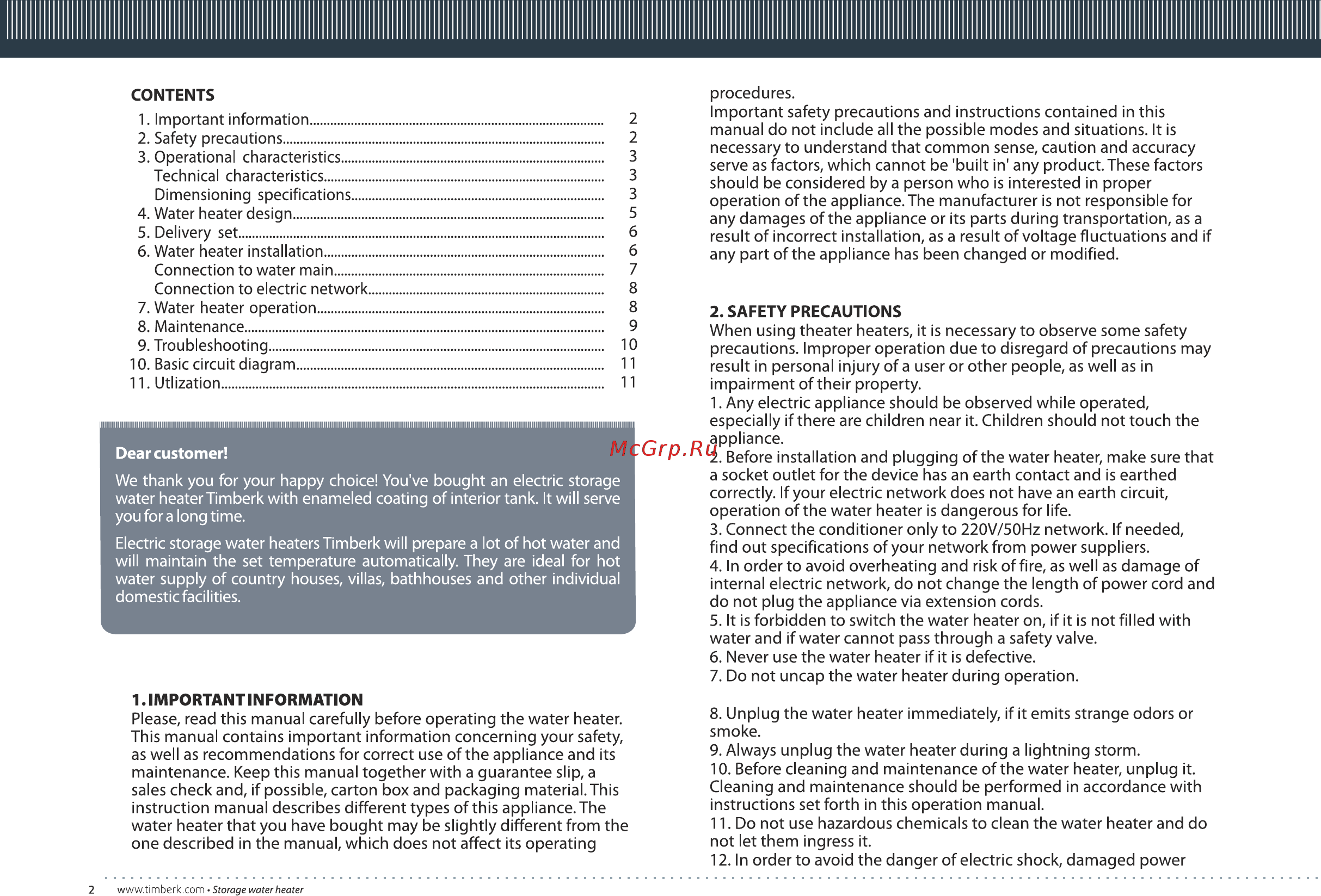

CONTENTS 1 Important information 2 Safety precautions 3 Operational characteristics Technical characteristics Dimensioning specifications 4 Water heater design 5 Delivery set 6 Water heater installation Connection to water main Connection to electric network 7 Water heater operation 8 Maintenance 9 Troubleshooting 1C 10 Basic circuit diagram 11 11 Utlization 11 Dear customer We thank you for your happy choice You ve bought an electric storage water heater Timberk with enameled coating of interior tank It will serve you fora long time Electric storage water heaters Timberk will prepare a lot of hot water and will maintain the set temperature automatically They are ideal for hot water supply of country houses villas bathhouses and other individual domesticfacilities 1 IMPORTANT INFORMATION Please read this manual carefully before operating the water heater This manual contains important information concerning your safety as well as recommendations for correct use of the appliance and its maintenance Keep this manual together with a guarantee slip a sales check and if possible carton box and packaging material This instruction manual describes different types of this appliance The water heater that you have bought may be slightly different from the one described in the manual which does not affect its operating 2 www tirnberk com Storage water heater procedures important safety precautions and instructions contained in this manual do not include all the possible modes and situations It is necessary to understand that common sense caution and accuracy serve as factors which cannot be built in any product These factors should be considered by a person who is interested in proper operation of the appliance The manufacturer is not responsible for any damages of the appliance or its parts during transportation as a result of incorrect installation as a result of voltage fluctuations and if any part of the appliance has been changed or modified 2 SAFETY PRECAUTIONS When using theater heaters it is necessary to observe some safety precautions Improper operation due to disregard of precautions may result in personal injury of a user or other people as well as in impairment of their property 1 Any electric appliance should be observed while operated especially if there are children near it Children should not touch the appliance 2 Before installation and plugging of the water heater make sure that a socket outlet for the device has an earth contact and is earthed correctly If your electric network does not have an earth circuit operation of the water heater is dangerous for life 3 Connect the conditioner only to 220V 50Hz network If needed find out specifications of your network from power suppliers 4 In order to avoid overheating and risk of fire as well as damage of internal electric network do not change the length of power cord and do not plug the appliance via extension cords 5 It is forbidden to switch the water heater on if it is not filled with water and if water cannot pass through a safety valve 6 Never use the water heater if it is defective 7 Do not uncap the water heater during operation 8 Unplug the water heater immediately if it emits strange odors or smoke 9 Always unplug the water heater during a lightning storm 10 Before cleaning and maintenance of the water heater unplug it Cleaning and maintenance should be performed in accordance with instructions set forth in this operation manual 11 Do not use hazardous chemicals to clean the water heater and do not let them ingress it 12 In order to avoid the danger of electric shock damaged power
