Noirot Antichoc 2000 [2/2] Электрическое соединение

Noirot Antichoc 2000 [2/2] Электрическое соединение
отключения электронагревателя. Настройка регулятора
выполняется с помощью ручки.
Настройка регуля-
тора температуры
зависит от мощно-
сти конвектора, раз-
меров помещения и
условий окружаю-
щей среды. При пра-
вильной настройке
конвектор должен
обеспечивать ком-
фортную температу-
ру воздуха в поме-
щении.
Если требуется под-
держивать мини-
мально необходимую положительную температуру воздуха
в неотапливаемом помещении в отсутствие людей, то ручку
регулятора температуры следует установить в положение
при включенном электропитании.
Выключатель прибора не обеспечивает размыкание всех
полюсов линии электропитания.
Для доступа к регулятору температуры выкрутите два блоки-
ровочных винта и снимите панель.
Прибор должен быть оснащен многополюсным выключа-
телем с изоляционным расстоянием между контактами не
менее 3 мм.
Обогреватель не следует устанавливать в непосредственной
близости от розетки сетевого электроснабжения.
В состав конвектора входит кабель электропитания AO5 VVF
(3х1 мм
2
или 3х1,5 мм
2
).
– коричневый провод – фаза;
– синий провод – нейтральный;
– черный провод – управляющий.
Кабель электропитания подключается к соединительной
коробке.
С помощью провода цепи управления (черного цвета) кон-
вектор можно подключить к устройству управления (контрол-
леру, таймеру и т.п.), которое позволяет задавать программу
режимов работы прибора с учетом периодов присутствия и
отсутствия людей в помещении. При отсутствии устройства
автоматического управления данный провод не использует-
ся. В этом случае рекомендуется изолировать его с помощью
изоляционной ленты.
Черный провод ни в коем случае не
должен соединяться с заземлением
или зеленым/желтым проводом.
Замену кабеля должен выполнять только представитель завода-
изготовителя или авторизованного сервисного центра.
Убедитесь в правильности подсоединения проводов и надеж-
ности затяжки клемм соединительной коробки.
Перед началом любых работ с конвектором отключите электро-
питание. Все работы должны проводиться только квалифициро-
ванными специалистами, допущенными к данному виду работ.
Если конвектор подключен к устройству автоматического управ-
ления с использованием черного провода, то перед началом
любых работ отключите электропитание прибора и напряжение
в цепи управления.
Конвектор комплектуется 3-жильным кабелем. Подключение
жил должно производиться в соответствии с маркировкой.
Примечание.
Для подачи управляющих команд используются сигналы (отно-
сительно нейтрали), указанные в таблице.
Для сохранения высоких рабочих характеристик следует
регулярно очищать от пыли воздухозаборную и воздухо-
выпускную решетки, а также внутренние полости прибора,
используя для этого пылесос.
Для удаления пыли с поверхности прибора используйте
сухую мягкую ткань. Для удаления загрязнений ткань можно
увлажнить.
Во избежание повреждения эпоксидно-полиэфирного покры-
тия не используйте для чистки прибора абразивные чистя-
щие средства.
Срок эксплуатации прибора составляет не менее 10 лет при
условии соблюдения соответствующих правил по установке
и эксплуатации.
Прибор подвергается утилизации в соответствии с
нормами: правилами и способами, действующими в
месте утилизации.
Товар сертифицирован на территории России.
Соответствует требованиям нормативных документов:
ГОСТ Р МЭК 60335-2-30-99, ГОСТ Р 51318.14.1-99,
ГОСТ Р 51318.14.2-99, ГОСТ Р 51317.3.2-99,
ГОСТ Р 51317.3.3-99.
Сертификат соответствия: № РОСС FR.AЮ64. В11111
Срок действия с 26.01.2006 по 20.01.2009
Орган по сертификации продукции и услуг «ПОЛИСЕРТ»
Peг № РОСС RU.0001.10АЮ64
129226, г.Москва, ул.Сельскохозяйственная, д.12А,
тел.: (495) 995-10-26, факс: (495) 684-41-02
Изготовитель:
Завод фирмы “NOIROT”
75018, Франция. Париж, б-р Ней, д. 107
107, Boulevard Ney, 75018, Paris, France
Продукция Noirot соответствует требованиям
пожарной безопасности МЧС России.

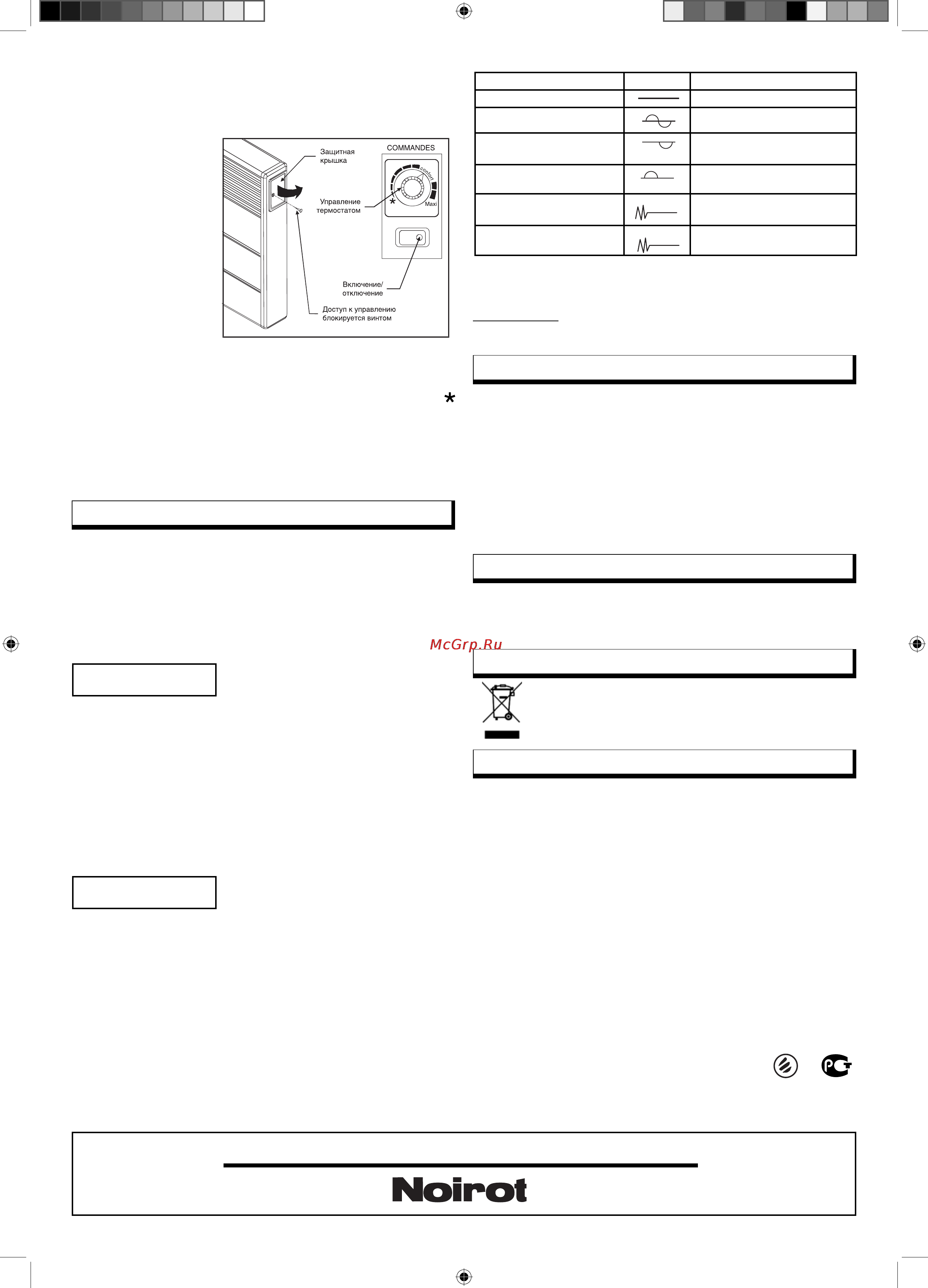

5) ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
Режим Сигнал Величина относительно нейтрали
Комфорт
0 В
Экономичный
230 В
Защита от низкой
температуры
–115 В
Отключение
+115 В
Комфорт 1 230 В/3 сек
Комфорт 2
230 В/7 сек
3 с
300 с
7 с
300 с
6) ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7) СРОК ЭКСПЛУАТАЦИИ
Рис. 4
ВАЖНО!
ВАЖНО!
8) УТИЛИЗАЦИЯ ПРИБОРА
9) СЕРТИФИКАЦИЯ ПРОДУКЦИИ
Сервисная служба: Москва, ул. Нарвская, д.21, тел.: (495) 777\19\46
АЮ 64
ОПО60
