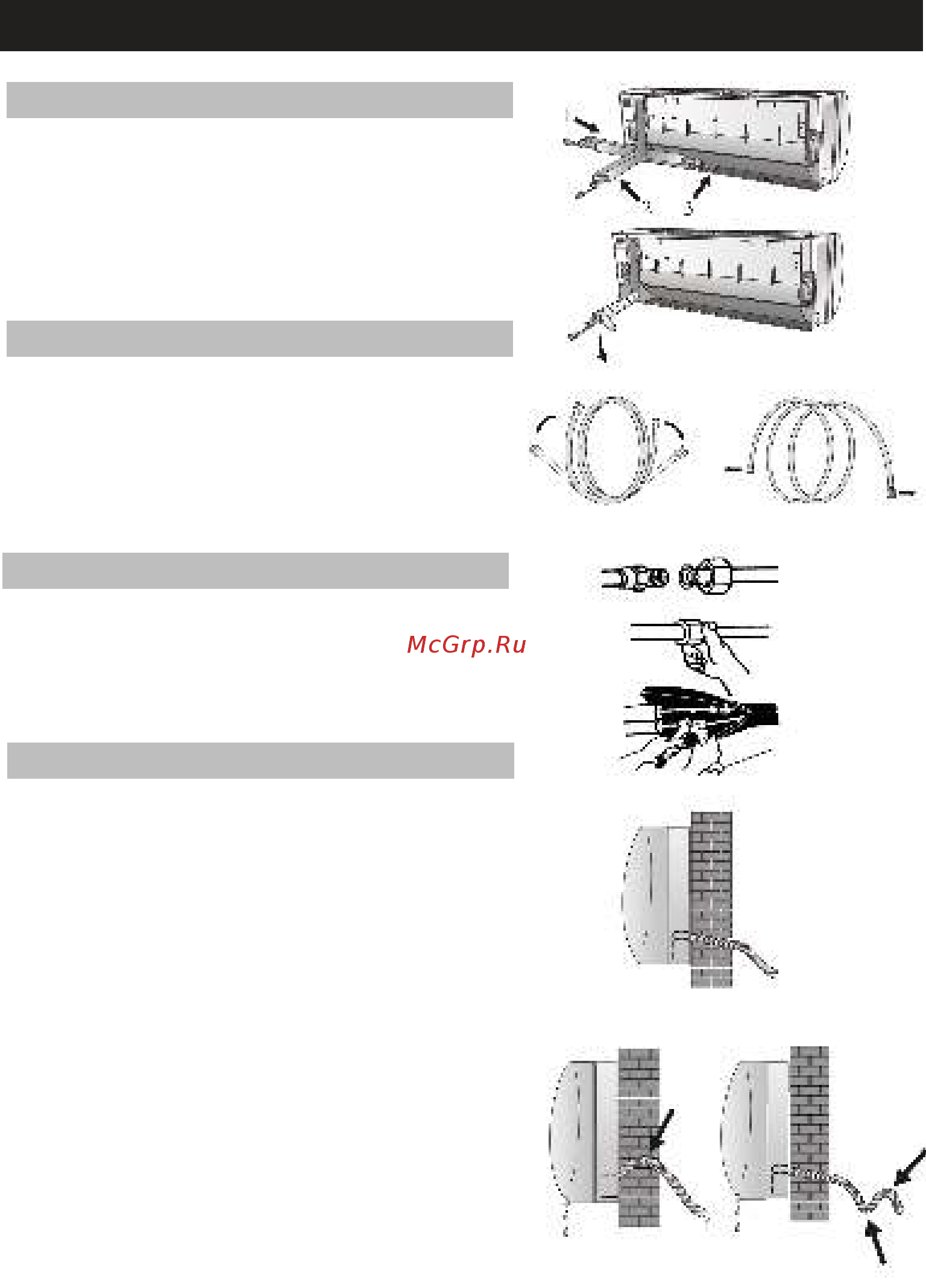

ИНСТРУКЦИЯ ПО МОНТАЖУ УСТАНОВКА ВНУТРЕННЕГО БЛОКА Соединение трубопровода для хладагента Трубопровод может быть расположен в трех направлениях обозначенными цифрами на картинке Когда трубопровод необходимо развернуть в направлении 1 или 3 удалите заглушку вырезав ее вдоль канавка при помощи ножа Разверните трубопровод в направлении отверстия в стене и соедините медные трубки дренажную трубку и кабели питания вместе клейкой лентой Дренажную трубку разместите в нижней части чтобы конденсат мог свободно стекать Подключение труб Не снимайте заглушку с трубы до подключения чтобы избежать попадания внутрь влаги и грязи Если слишком часто сгибать или тянуть трубку она станет жесткой Во избежание заломов не сгибайте трубку более трех раз в одной точке При удлинении свер ну той трубки выпрямите мягко раскрутив ее как показано на рисунке Удлинение свернутой трубки Подключение к внутреннему блоку 1 Снимите заглушку трубки внутреннего блока убедитесь что внутри нет мусора 2 Вставьте гайку развальцуйте конус на конце соединительной трубки 3 Затяните соединения с помощью гаечного и динамометрического ключей Слив конденсата из внутреннего блока Правильная установка дренажного трубопровода внутреннего блока является очень важным этапом монтажа кондиционера 1 Установите дренажный шланг под медным трубопроводом убедившг отсутствии сифонов и петель 2 Дренажный шланг проложите под уклоном для лучшего слива 3 Не перегибайте шланг не скручивайте его не опускайте один конец в воду Если к шлангу подключен удлинитель убедитесь что он изолирован во внутреннем блоке 4 Если коммуникации установлены справа трубы кабель и дренажный шланг должны быть изолированы и закреплены на задней панели устройства соединительной трубкой 1 Вставьте соединительную трубку в соответствующий слот 2 Нажмите чтобы присоединиться соединительную трубку к основанию блока 18
