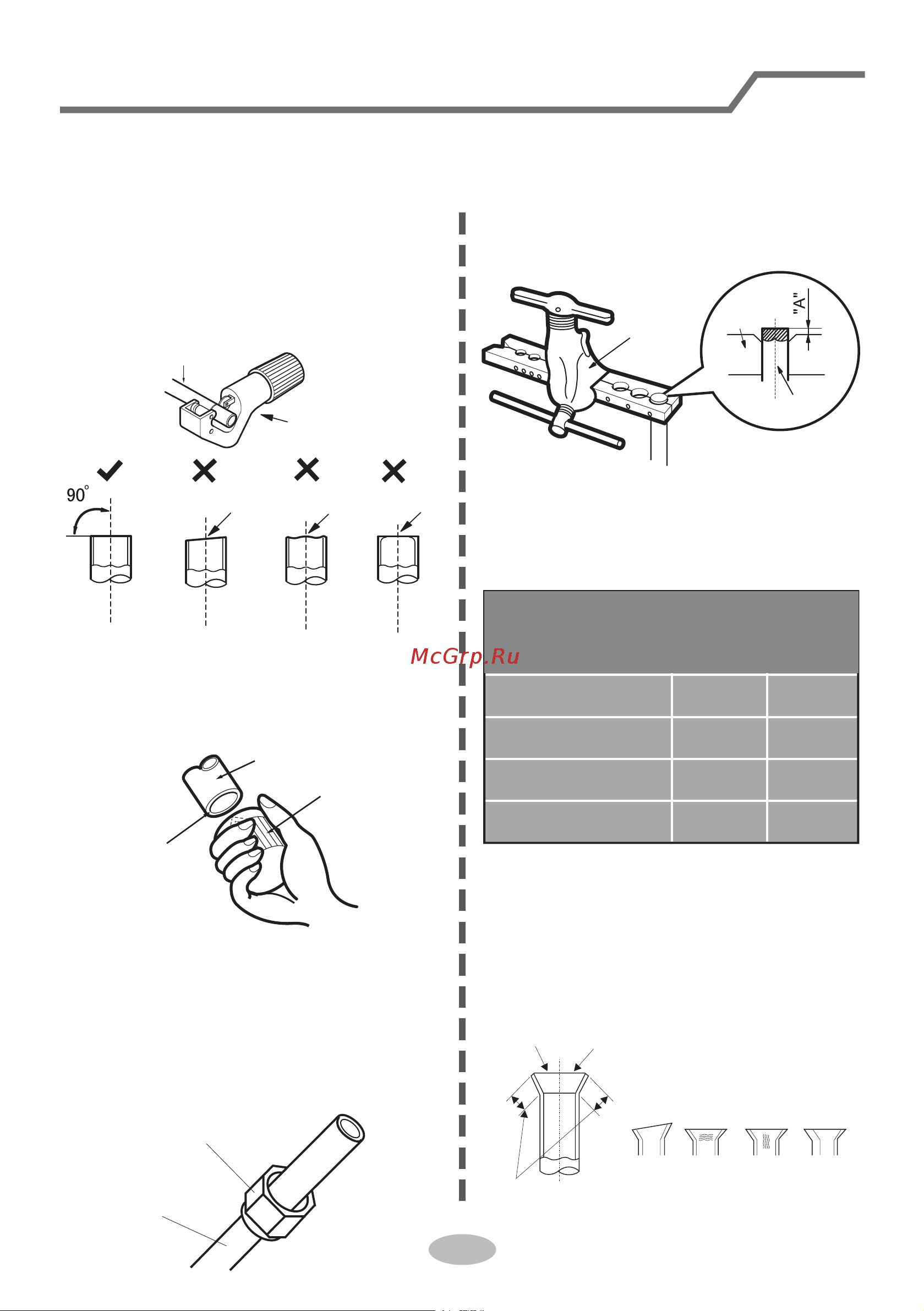

![Dantex RK-12SSI/RK-12SSIE [39/48] Метод развальцовки медных труб](/views2/1239923/page39/bg27.png)
Метод развальцовки медных труб
Φ6 - 6,35(1/4")
Φ9,52(3/8")
Φ12-12,7(1/2")
Φ15,8-16(5/8")
1,3 0,7
1,6 1,0
1,8 1,0
2,4 2,2
медная труба
труборез
УклонШероховатая
поверхность
Вниз
Трубопровод
Риммер
соединительный трубопровод
медная труба
Развальцовщик
Матрица
Медная труба
Равная длина
Некорректная развальцовка
Уклон
Поврежденная
Трещина
Неровности
и
шероховатости
Гладкая поверхность
Наружный диаметр
(мм)
A(мм)
Макс. Мин.
Примечание:
Некорректная развальцовка медных труб является главной причиной утечек
хладагента. Пожалуйста, ознакомьтесь со следующей информацией о развальцовке
труб:
A: Отрежьте медную трубу
● Определите длину трубы согласно
расстоянию между внутренним и наружным
блоками. Отрежьте необходимый участок
трубы с помощью трубореза.
Заусенцы и
неровности
В. Удалите заусенцы и неровности
● Удалите заусенцы и неровности с
помощью риммера, предотвращая
попадание частиц внутрь трубы.
C: Используйте подходящий изоляционный
трубопровод.
D: Закрутите соединительную гайку.
● Снимите соединительную гайку с
соединительного трубопровода
внутреннего блока и наружного вентиля;
установите соединительную гайку на
медную трубу.
E: Развальцовка конуса
● Развальцуйте конус с помощью
развальцовщика.
Примечание:
● "A" различается в зависимости от
диаметра, пожалуйста,
см. информацию ниже:
F: Проверка
● Проверьте качество развальцованного
конуса.
В случае каких-либо дефектов
поверхности развальцуйте конус
повторно, выполняя все описанные
выше шаги.
поверхность
35
