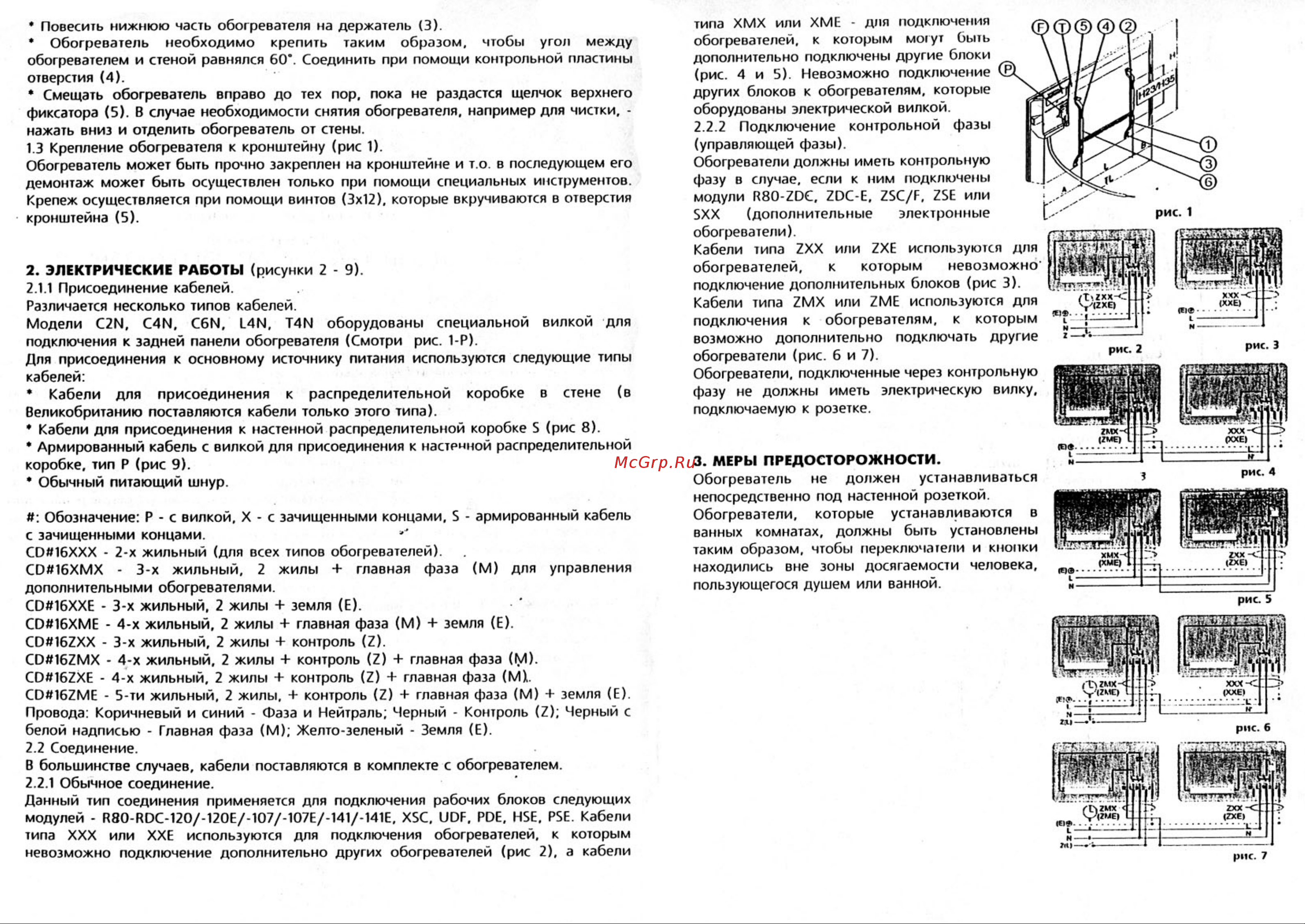

Повесить нижнюю часть обогревателя на держатель 3 Обогреватель необходимо крепить таким образом чтобы угол между обогревателем и стеной равнялся 60 Соединить при помощи контрольной пластины отверстия 4 Смещать обогреватель вправо до тех пор пока не раздастся щелчок верхнего фиксатора 5 В случае необходимости снятия обогревателя например для чистки нажать вниз и отделить обогреватель от стены 1 3 Крепление обогревателя к кронштейну рис 1 Обогреватель может быть прочно закреплен на кронштейне и т о в последующем его демонтаж может быть осуществлен только при помощи специальных инструментов Крепеж осуществляется при помощи винтов 3x12 которые вкручиваются в отверстия кронштейна 5 2 ЭЛЕКТРИЧЕСКИЕ РАБОТЫ рисунки 2 9 2 1 1 Присоединение кабелей Различается несколько типов кабелей Модели C2N C4N C6N L4N T4N оборудованы специальной вилкой для подключения к задней панели обогревателя Смотри рис 1 Р Для присоединения к основному источнику питания используются следующие типы кабелей Кабели для присоединения к распределительной коробке в стене в Великобританию поставляются кабели только этого типа Кабели для присоединения к настенной распределительной коробке S рис 8 Армированный кабель с вилкой для присоединения к настенной распределительной коробке тип Р рис 9 Обычный питающий шнур Обозначение Р с вилкой X с зачищенными концами S армированный кабель с зачищенными концами CD 16XXX 2 х жильный для всех типов обогревателей CD 16XMX 3 х жильный 2 жилы главная фаза М для управления дополнительными обогревателями CD 16XXE 3 х жильный 2 жилы земля Е CD816XME 4 х жильный 2 жилы главная фаза М земля Е CD 16ZXX 3 х жильный 2 жилы контроль Z CD 16ZMX 4 х жильный 2 жилы контроль Z главная фаза М CD 16ZXE 4 х жильный 2 жилы контроль Z главная фаза ML CD816ZME 5 ти жильный 2 жилы контроль Z главная фаза М земля Е Провода Коричневый и синий Фаза и Нейтраль Черный Контроль Z Черный с белой надписью Главная фаза М Желто зеленый Земля Е 2 2 Соединение В большинстве случаев кабели поставляются в комплекте с обогревателем 2 2 1 Обычное соединение Данный тип соединения применяется для подключения рабочих блоков следующих модулей R80 RDC 120 120E 107 107E 141 141E XSC UDF PDE HSE PSE Кабели типа XXX или ХХЕ используются для подключения обогревателей к которым невозможно подключение дополнительно других обогревателей рис 2 а кабели типа ХМХ или ХМЕ для подключения обогревателей к которым могут быть дополнительно подключены другие блоки рис 4 и 5 Невозможно подключение других блоков к обогревателям которые оборудованы электрической вилкой 2 2 2 Подключение контрольной фазы управляющей фазы Обогреватели должны иметь контрольную фазу в случае если к ним подключены модули В80 20С 20С Е 25С Е 25Е или 5ХХ дополнительные электронные обогреватели Кабели типа 2ХХ или 2ХЕ используются для обогревателей к которым невозможно подключение дополнительных блоков рис 3 Кабели типа 2МХ или 2МЕ используются для подключения к обогревателям к которым возможно дополнительно подключать другие обогреватели рис 6 и 7 Обогреватели подключенные через контрольную фазу не должны иметь электрическую вилку подключаемую к розетке рис 2 Рис 3 3 МЕРЫ ПРЕДОСТОРОЖНОСТИ Обогреватель не должен устанавливаться непосредственно под настенной розеткой Обогреватели которые устанавливаются в ванных комнатах должны быть установлены таким образом чтобы переключатели и кнопки находились вне зоны досягаемости человека пользующегося душем или ванной рис 4 рис 5 рис 7
