Чтобы заглушить двигатель не снимая чеки
безопасности, нажмите на кнопку остановки
двигателя.
Упор для поддержания мотора в
поднятом положении
1) Фиксатор мотора в поднятом поло-
жении
Данный упор держит лодочный мотор в под-
нятом положений.
Не используйте упор для поддержания мо-
тора в поднятом положении при буксиров-
ке судна. Крепление подвесного мотора на
упоре может ослабнуть и мотор может
упасть. Кроме того поднятый вверх мотор
при буксировке катера может повредить
транец судна. Если мотор не может нахо-
диться в рабочем (вертикальном) положе-
нии, используйте дополнительное поддер-
живающее приспособление, что бы зафик-
сировать его в наклоненном положении.
Крепление
Крепление страховочного троса
На суппорте поворотной оси мотора преду-
смотрено специальное отверстие для креп-
ления страховочного троса или цепи.
Присоедините один конец троса к суппорту,
второй к надежной точке крепления на суд-
не.

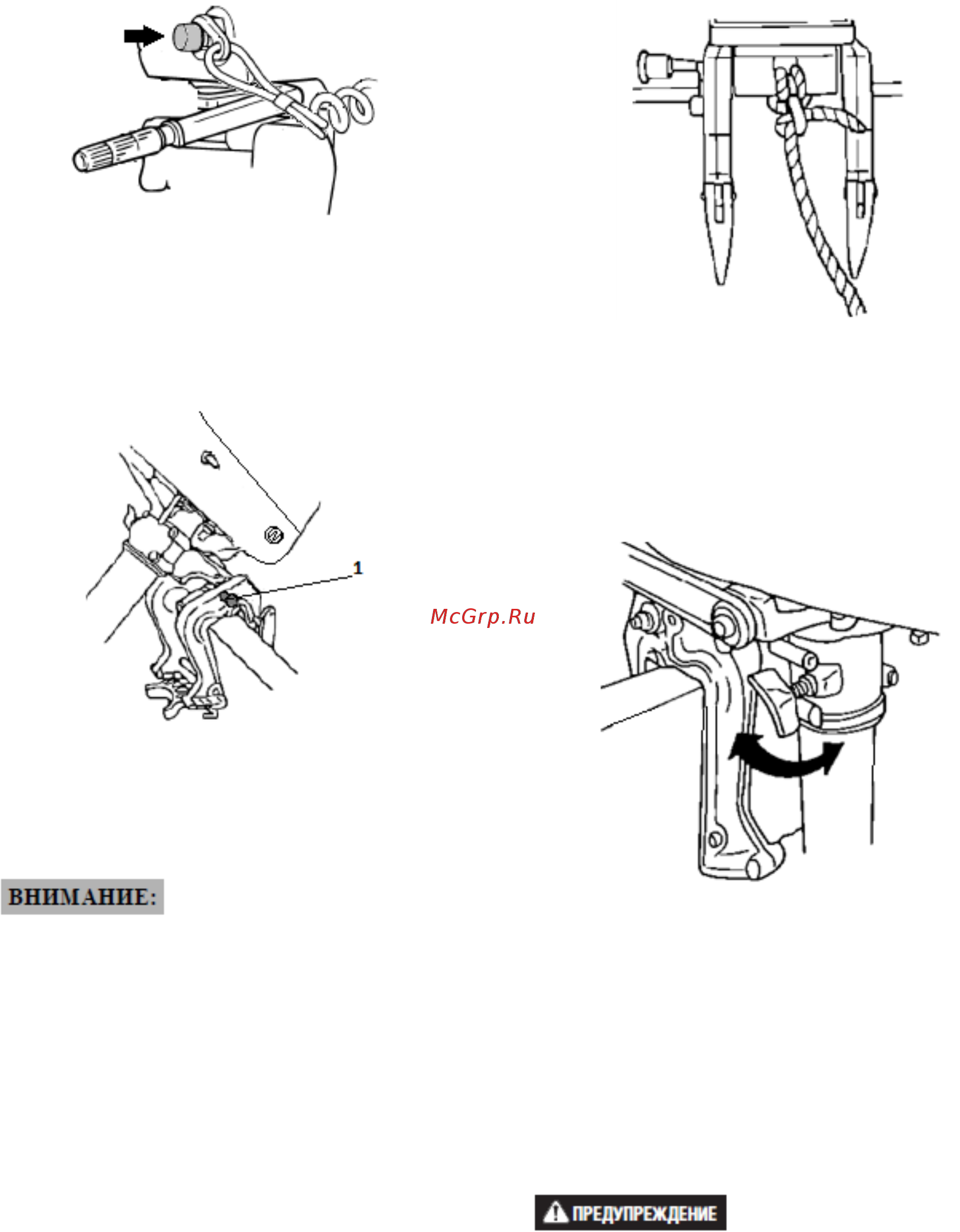

Устройство регулирования уси-
лия поворота руля
Данное устройство обеспечивает регулируе-
мое сопротивление рулевого механизма и
может быть настроено в соответствии с
предпочтениями водителя. Регулировочный
болт располагается на поворотном крон-
штейне с левой стороны мотора. Для увели-
чения сопротивления вращайте болт по ча-
совой стрелке. Для уменьшения сопротивле-
ния против часовой стрелки.
Не затягивайте чрезмерно рулевой меха-
низм. Если сопротивление будет слишком
высоко, будет трудно осуществлять руление
и это может привести к аварии.
