10
Аварийный режим работы
●
●
●
●
Использование ручного переключателя:
AUTО/STOP
Аварийный режим работы
В случае утери или поломки пульта ДУ Вы можете воспользоваться ручным
выключателем. При использовании ручного переключателя кондиционер поддерживает
работу в режиме АВТО, скорость вращения вентилятора и заданное значение
температуры не меняются.
Для работы: Когда работа кондиционера
останавливается, нажмите кнопку ВКЛ/ВЫКЛ, блок
перейдет в режим работы АВТО (AUTORUN).
Микропроцессор подберет автоматически
необходимый режим (ОХЛАЖДЕНИЕ, ОБОГРЕВ,
ВЕНТИЛЯТОР) в зависимости от температуры
воздуха в помещении для наиболее благоприятного
эффекта.
Для выключения: Во время работы блока нажмите
на кнопку ВКЛ/ВЫКЛ на ручном выключателе, блок
остановит работу.
Использование программно-управляемого переключателя:
Для работы: При остановке работы блока настройте
программно-управляемый переключатель на режим АВТО,
после чего блок перейдет в режим работы АВТО
(AUTORUN). Микропроцессор подберет автоматическ
необходимый режим (ОХЛАЖДЕНИЕ, ОБОГРЕВ,
ЕНТИЛЯТОР) в зависимости от температуры воздуха в
помещении для наиболее благоприятного эффекта.
Для выключения: Во время работы блока настройте
программно-управляемый переключатель на статус СТОП,
блок остановит работу.

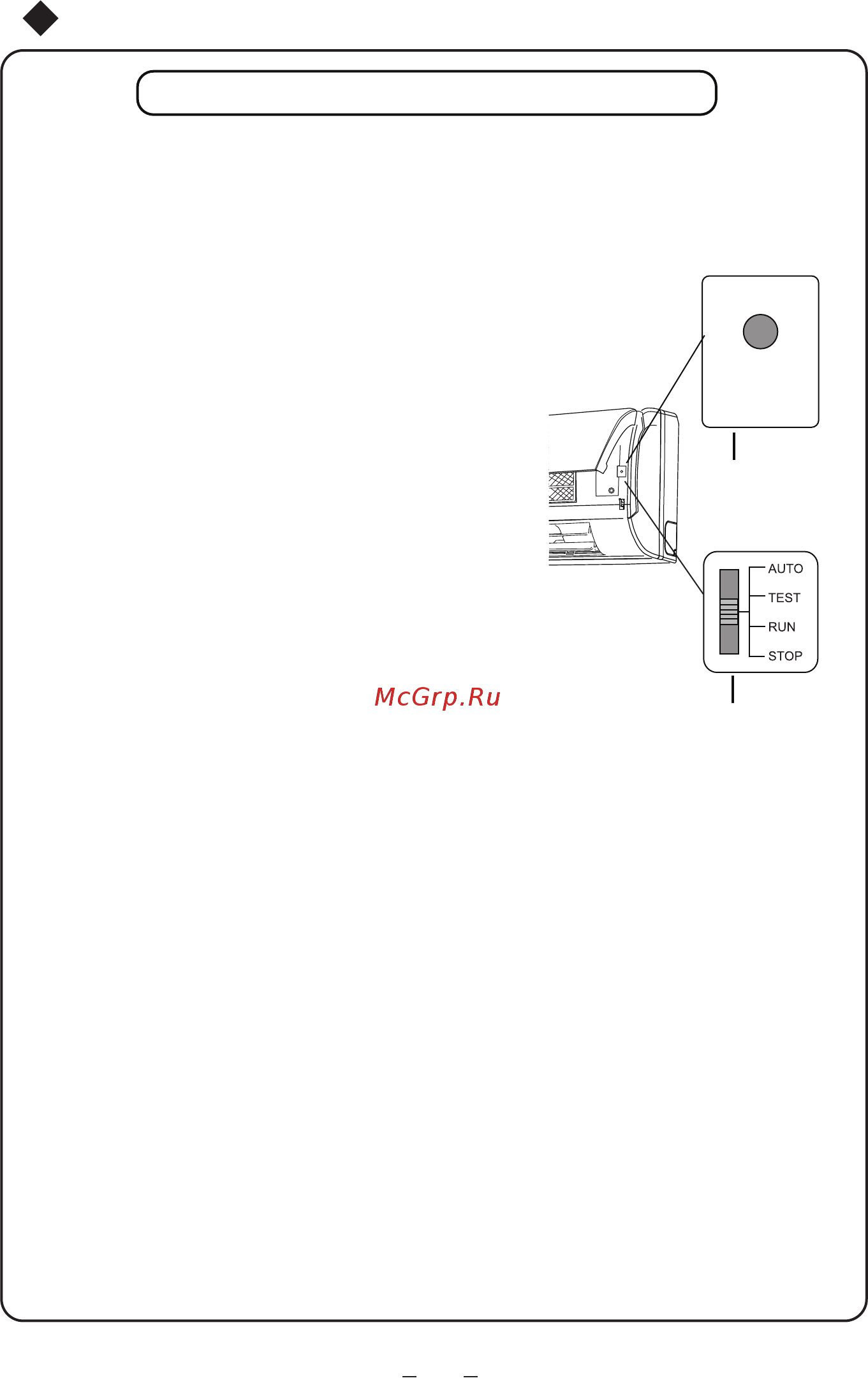

Ручной выключатель
Переключатель режимов
(только для некоторых модлей).
