11
Длятогочтобысильнееподнятьнослодки-двигательнужноотодвигатьоткормы.Еслиноспод-
нятслишкомвысокоилодкаведётсебянеустойчиво-опуститедвигательближектранцу.
Подбираяоптимальныйуголдифферента,изменяйтеположениештифтанаодноотверстиеза
раз,проверяйтеустойчивостьлодкиприманеврированииинаволне.
Транспортное положение двигателя на лодке
Еслидвигательбудетзаглушенвтечениинекотороговремениили
нужношвартоватьсянамелководье,мотордолженбытьоткинутна
транспортныйупорчтобызащититьегоотстолкновенияспрепятстви-
ями.Такжеэтоуменьшаеткоррозию,отложениесолейиводорослей.
Передоткидываниемдвигателявтранспортноеположениенеобхо-
димо:
-заглушитьдвигатель;
-установитьрычагпереключенияпередачвположение
«нейтраль»;
-закрытьвоздушныйклапан;
-отключитьтопливныйконнектор
-наклонитьмоторвнутрьлодкизакапот,нажимаярычаг
стопораподъемамотора;
-отпуститьрычагстопорадляфиксациивподнятом
состоянии
Чтобыопуститьдвигательвнизслегканаклонитееговнутрьлодки,отве-
дитерычагфиксатораимедленноопускайтемотор.

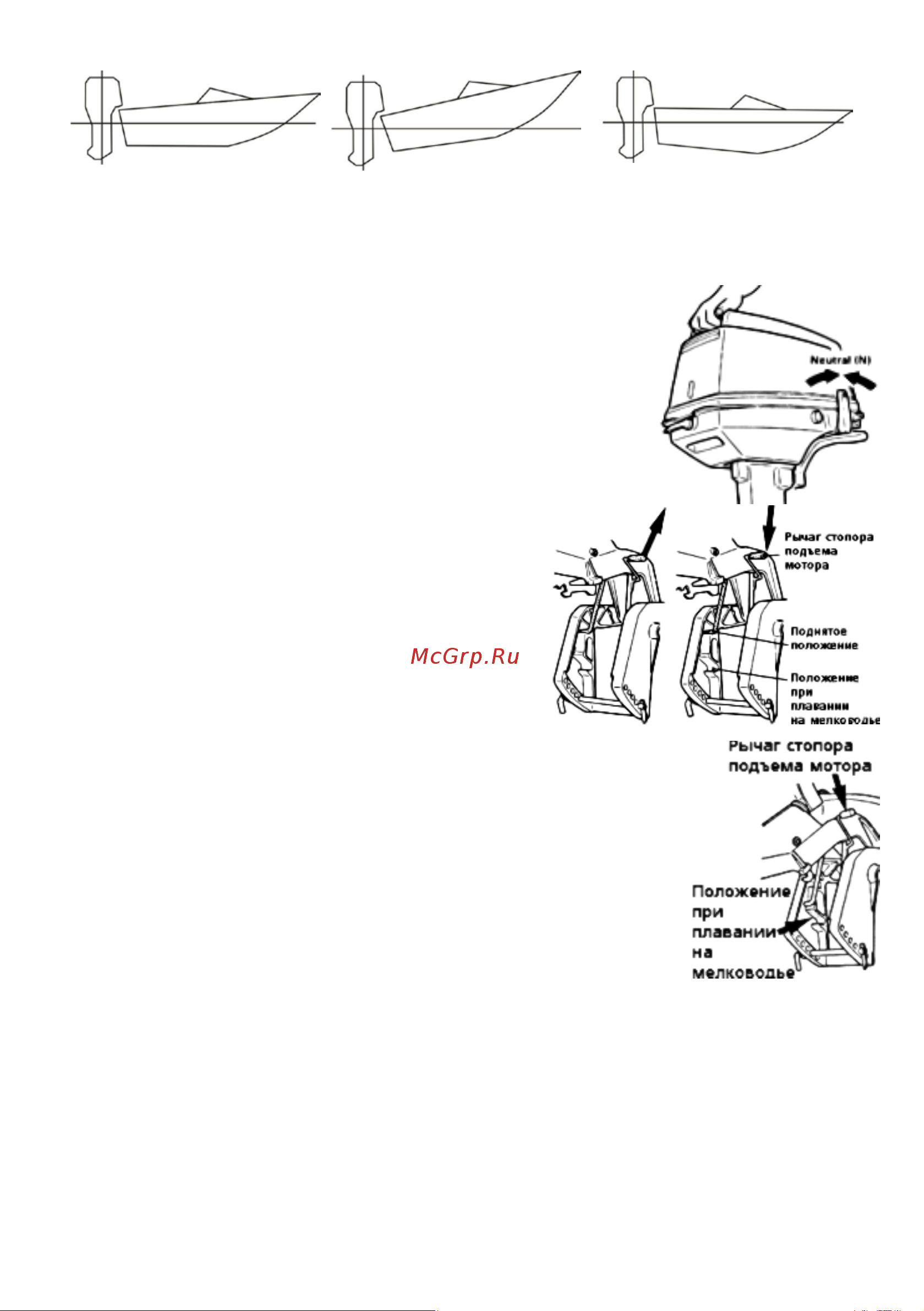

Положение двигателя на мелководье
Еслинеобходимоподойтиблизкокберегу,илипройти«мелкий»участок,
необходимоскоростьустановитьвположение«нейтраль»,поднятьдвига-
тельвположениемелководье.
Дляэтогоплавноприподнимитемоторзаручкунакапотепримернона40°,
затемопуститемотор–онавтоматическизафиксируетсявположении,тре-
буемомдляплаваниянамелководье.
Чтобывернутьмоторвисходноесостояние,поднимитеегодоконцавверх,затемплавноопу-
ститемотор-онавтоматическивернетсявисходноесостояние.
Приплаваниинамелководьеоборотыдвигателянеобходимоиспользоватьминимальные,углы
поворотарумпелятоже.
Оптимальный угол
Большой угол
Малый угол
