20
Ø
5 、5
65
Ø
24K:
18K:
mm5 6 φ
mm5 6 φ
Рис.5
mm5 5 φ
mm5 5 φ
Рис.5

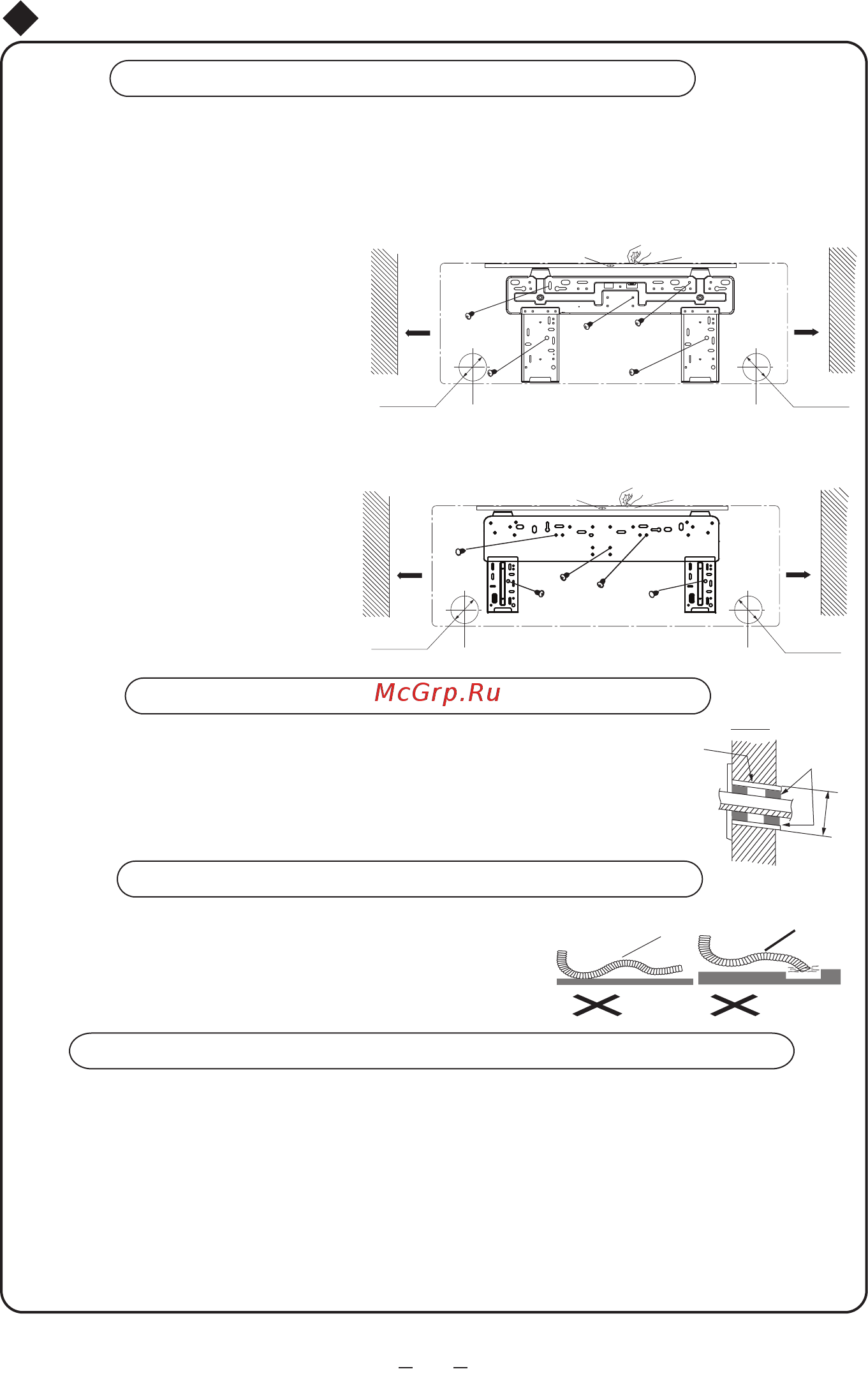

1.Задняя панель устанавливается горизонтально. В конструкции внутреннего блока присутствует
поддон для воды, и для обеспечения двухстороннего слива воды выходное отверстие поддона при
монтаже должно быть расположено с небольшим наклоном вниз. То есть если принять выходное
отверстие поддона за центр круга, то угол между испарителем и горизонтальным уровнем должен быть
не менее 0, что позволяет беспрепятственно удалять конденсат.
2. Закрепить заднюю панель на стене с
помощью винтов (места установки укрыты
пластиком).
3. Убедитесь, что задняя панель закреплена
достаточно прочно, чтобы выдерживать вес
взрослого человека 60 кг. Кроме того,
воспринимаемый вес должен быть
равномерно распределен на каждый винт.
Монтаж внутреннего блока
Монтаж задней панели
Монтаж проводки между наружным и внутренним блоками
1. Откройте переднюю панель.
2. Снимите крышку, под которой находится проводка.
3. Уложите шнур питания и контрольный сигнальный провод (для кондиционеров с функциями
охлаждения и нагрева) от задней части внутреннего блока и протяните их к передней части
через кабельное отверстие.
4. Подключите соединительный шнур к клеммной коробке и закрепите его.
5. Установите крышку на место.
6. Установите переднюю панель на место.
1.Для свободного стока сточный шланг должен быть расположен
с уклоном вниз.
2. Не скручивайте и не изгибайте сточный шланг и не опускайте
его конец в воду.
3. При большой длине сточного шланга, идущего в помещении,
необходимо обернуть его изоляционным материалом.
Монтаж сточных труб
Отверстие под трубу
1.Сделайте в стене отверстие (Ø55) под трубу с небольшим
уклоном вниз к наружной стороне.
2. Вставьте в отверстие втулку под установку трубы, чтобы не
повредить трубу и проводку при прохождении через стену.
Стена
Стена
Сделайте отметку посередине
Микрометр
Левая сторона
Правая
сторона
Стена
Стена
Сделайте отметку посередине
Микрометр
Левая сторона
Правая
сторона
Скручивание
Изгиб
Скручивание
Изгиб
В воде
Внутренняя сторона Наружная сторона
Труба через стену
Уплотнение
расстояние
до стены
не менее
150 мм
расстояние
до стены
не менее
150 мм
расстояние
до стены
не менее
150 мм
расстояние
до стены
не менее
150 мм
