![Dantex RK-09SKGI/RK-09SKGIE [22/27] K 12k manual 66162760 10 4 27 22](/views2/1240123/page22/bg16.png)
20
mm5 5 φ
mm5 5 φ
Ø
5 5

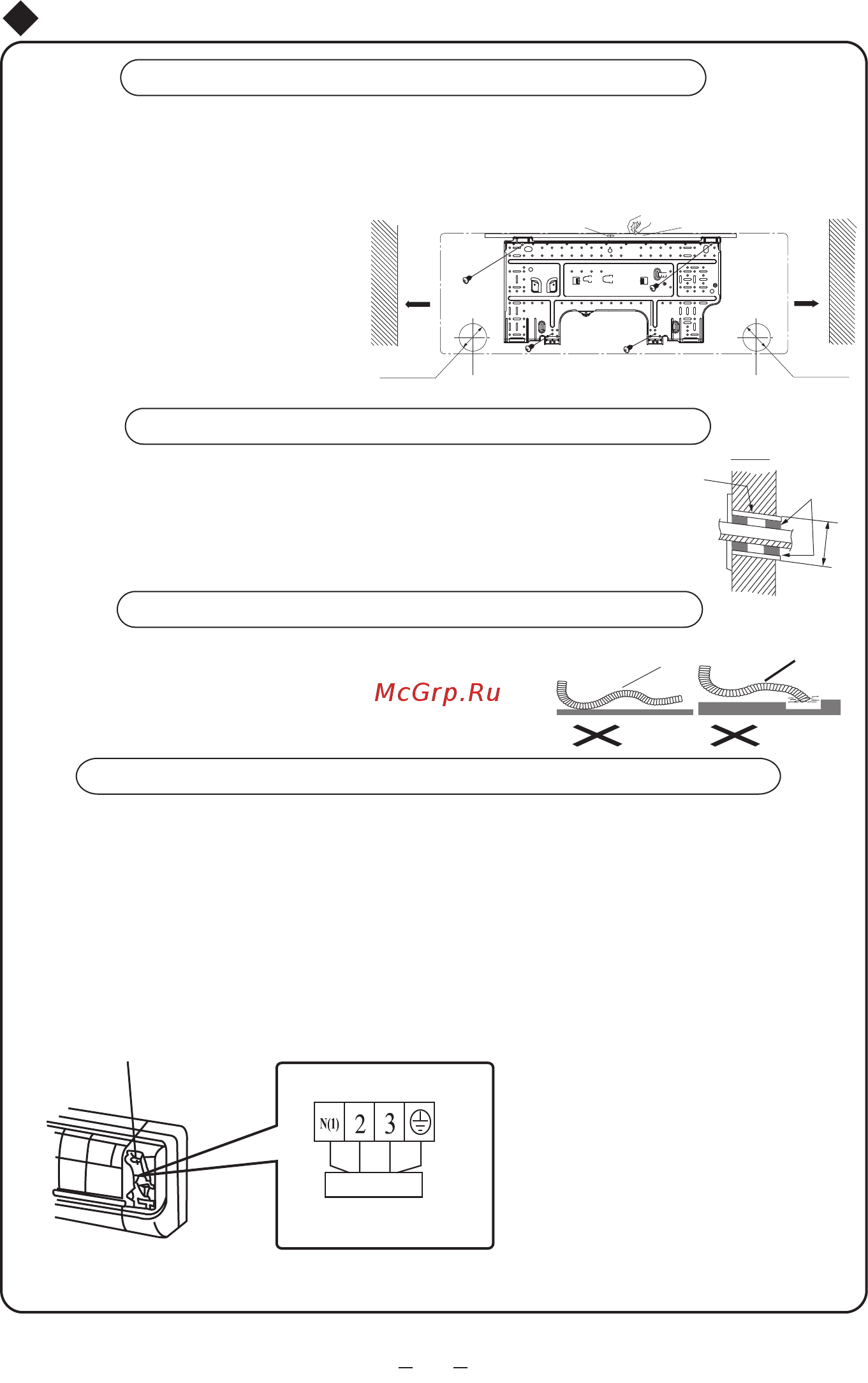

Монтаж задней панели
1.Задняя панель устанавливается горизонтально. В конструкции внутреннего блока присутствует
поддон для воды, и для обеспечения двухстороннего слива воды выходное отверстие поддона при
монтаже должно быть расположено с небольшим наклоном вниз. То есть если принять выходное
отверстие поддона за центр круга, то угол между испарителем и горизонтальным уровнем должен быть
не менее 0, что позволяет беспрепятственно удалять конденсат.
2. Закрепить заднюю панель на стене с
помощью винтов (места установки укрыты
пластиком).
3. Убедитесь, что задняя панель закреплена
достаточно прочно, чтобы выдерживать вес
взрослого человека 60 кг. Кроме того,
воспринимаемый вес должен быть
равномерно распределен на каждый винт.
Отверстие под трубу
1.Сделайте в стене отверстие (Ø55) под трубу с небольшим
уклоном вниз к наружной стороне.
2. Вставьте в отверстие втулку под установку трубы, чтобы не
повредить трубу и проводку при прохождении через стену.
Монтаж сточных труб
1.Для свободного стока сточный шланг должен быть расположен
с уклоном вниз.
2. Не скручивайте и не изгибайте сточный шланг и не опускайте
его конец в воду.
3. При большой длине сточного шланга, идущего в помещении,
необходимо обернуть его изоляционным материалом.
Скручивание
Изгиб
В воде
Внутренняя сторона Наружная сторона
Труба через стену
Уплотнение
Рис.5
Стена
Стена
Сделайте отметку посередине
Микрометр
Левая сторона
Правая
сторона
(отверстие под трубу
в задней части)
(отверстие под трубу
в задней части)
расстояние
до стены
не менее
150 мм
Монтаж проводки между наружным и внутренним блоками
1. Откройте переднюю панель.
2. Снимите крышку, под которой находится проводка.
3. Уложите шнур питания и контрольный сигнальный провод (для кондиционеров с функциями
охлаждения и нагрева) от задней части внутреннего блока и протяните их к передней части
через кабельное отверстие.
4. Подключите соединительный шнур к клеммной коробке и закрепите его.
5. Установите крышку на место.
желтый-
зеленый
гол. черн. кор.
6. Установите переднюю панель на место.
Рис.6
Монтаж внутреннего блока
расстояние
до стены
не менее
150 мм
Крышка
Подключение наружного блока
