Timberk tec.mec r12.20 in [5/10] Сборка и монтаж прибора

Содержание

Похожие устройства

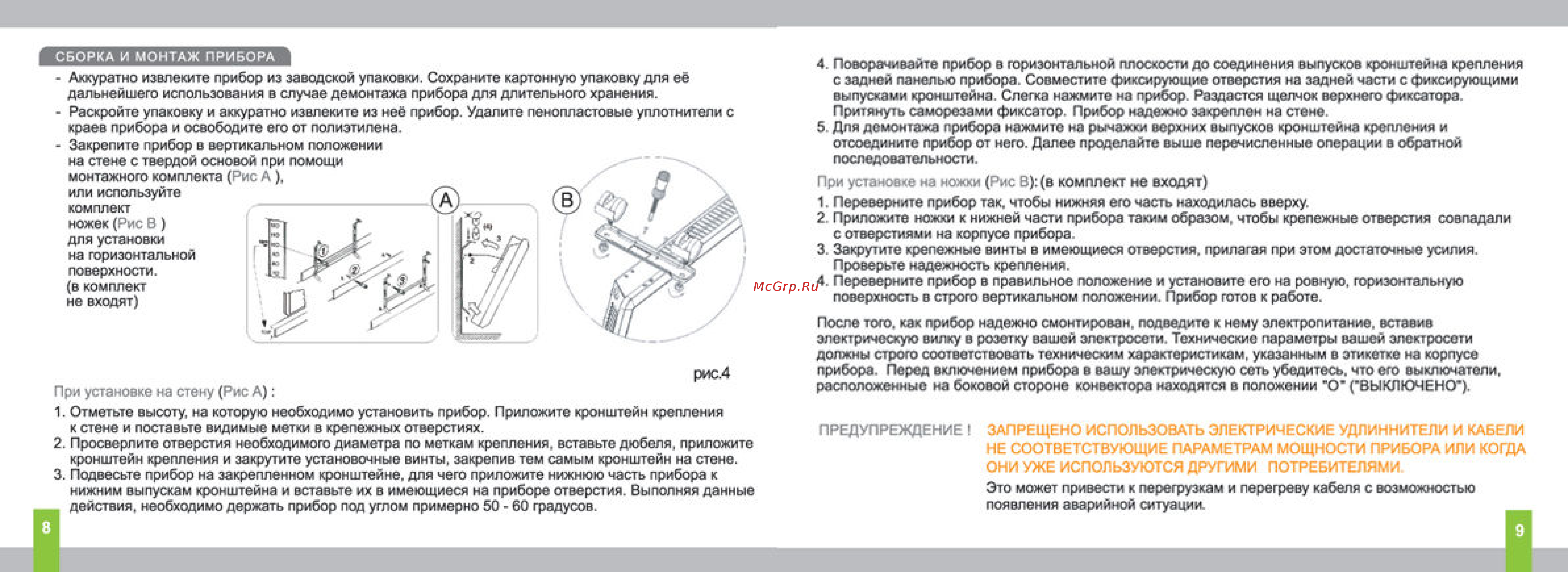

СБОРКА И МОНТАЖ ПРИБОРА 4 Поворачивайте прибор в горизонтальной плоскости до соединения выпусков кронштейна крепления с задней панелью прибора Совместите фиксирующие отверстия на задней части с фиксирующими выпусками кронштейна Слегка нажмите на прибор Раздастся щелчок верхнего фиксатора Притянуть саморезами фиксатор Прибор надежно закреплен на стене 5 Для демонтажа прибора нажмите на рычажки верхних выпусков кронштейна крепления и отсоедините прибор от него Далее проделайте выше перечисленные операции в обратной последовательности Аккуратно извлеките прибор из заводской упаковки Сохраните картонную упаковку для её дальнейшего использования в случае демонтажа прибора для длительного хранения Раскройте упаковку и аккуратно извлеките из неё прибор Удалите пенопластовые уплотнители с краев прибора и освободите его от полиэтилена Закрепите прибор в вертикальном положении на стене с твердой основой при помощи монтажного комплекта Рис А или используйте комплект ножек Рис В для установки на горизонтальной поверхности в комплект не входят При установке на ножки Рис В в комплект не входят 1 Переверните прибор так чтобы нижняя его часть находилась вверху 2 Приложите ножки к нижней части прибора таким образом чтобы крепежные отверстия совпадали с отверстиями на корпусе прибора 3 Закрутите крепежные винты в имеющиеся отверстия прилагая при этом достаточные усилия Проверьте надежность крепления 4 Переверните прибор в правильное положение и установите его на ровную горизонтальную поверхность в строго вертикальном положении Прибор готов к работе рис 4 При установке на стену Рис А 1 Отметьте высоту на которую необходимо установить прибор Приложите кронштейн крепления к стене и поставьте видимые метки в крепежных отверстиях 2 Просверлите отверстия необходимого диаметра по меткам крепления вставьте дюбеля приложите кронштейн крепления и закрутите установочные винты закрепив тем самым кронштейн на стене 3 Подвесьте прибор на закрепленном кронштейне для чего приложите нижнюю часть прибора к нижним выпускам кронштейна и вставьте их в имеющиеся на приборе отверстия Выполняя данные действия необходимо держать прибор под углом примерно 50 60 градусов После того как прибор надежно смонтирован подведите к нему электропитание вставив электрическую вилку в розетку вашей электросети Технические параметры вашей электросети должны строго соответствовать техническим характеристикам указанным в этикетке на корпусе прибора Перед включением прибора в вашу электрическую сеть убедитесь что его выключатели расположенные на боковой стороне конвектора находятся в положении О ВЫКЛЮЧЕНО ПРЕДУПРЕЖДЕНИЕ I ЗАПРЕЩЕНО ИСПОЛЬЗОВАТЬ ЭЛЕКТРИЧЕСКИЕ УДЛИННИТЕЛИ И КАБЕЛИ НЕ СООТВЕТСТВУЮЩИЕ ПАРАМЕТРАМ МОЩНОСТИ ПРИБОРА ИЛИ КОГДА ОНИ УЖЕ ИСПОЛЬЗУЮТСЯ ДРУГИМИ ПОТРЕБИТЕЛЯМИ Это может привести к перегрузкам и перегреву кабеля с возможностью появления аварийной ситуации 9
