В случае подключения устройства к электропитанию скрытой

электропроводкой после снятия передней панели

необходимо:

1. Снимите крышку соединительной коробки, для этого

нужно вывернуть винт из крышки соединительной коробки

и потянуть крышку на себя.

2. Вставьте отдельный кабель питания в устройство и

закрепите изнутри.

3. Подключите питание (коммутация).

4. Ослабьте винты соединительной коробки и подсоедините

к ней кабель питания согласно таблице.

5. Затяните винты в соединительной коробке, убедитесь. что

кабель питания надёжно закреплён.

6. Установите крышку соединительной коробки в исходное

положение. Убедитесь, что провода не защемлены.

7. Установите сушилку на стену.

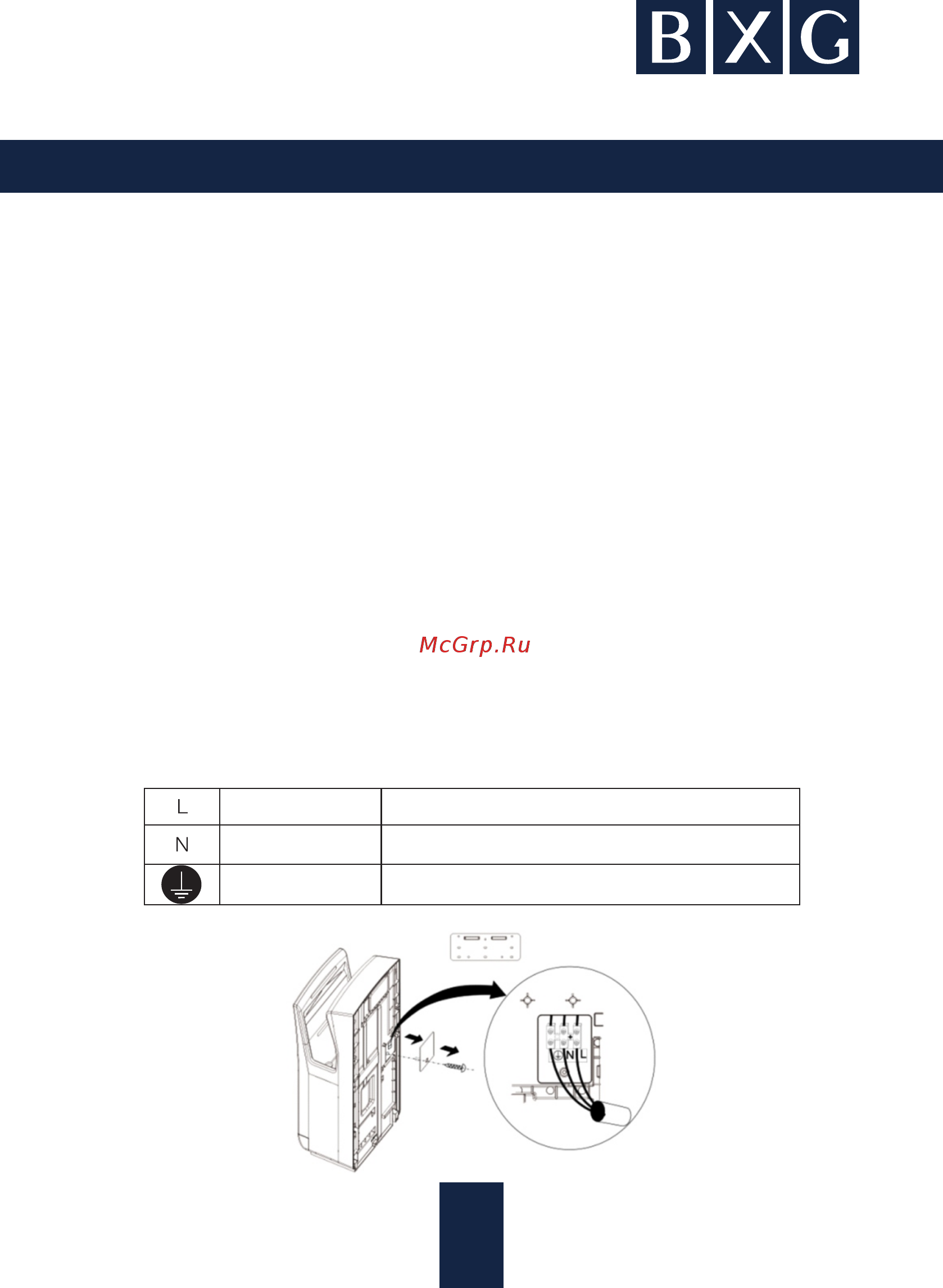

Рисунок 3

Фаза

Ноль

Заземление

Коричневый

Синий

Жёлтый с зелёной полосой
