HDX T 15 Titanium [10/48] Крепление мотора при помощи

Содержание

• Й авввввт 1
• Вниманию владельца подвесного 2
• Лодочного мотора 2
• Содержание 3
• Идентификационные номера 4
• Нох 4
• Общие сведения 4
• Основные компоненты 5
• А осторожно 6
• А аккуратно 7
• А осторожно 7
• Заправка топливом 7
• А внимание 8
• А осторожно 8
• Выбор гребного винта 8
• Использование 8
• Установка мотора 8
• А внимание 9
• Внимание 10
• Крепление мотора при помощи 10
• Транцевых тисков 10
• А осторожно 11
• Д аккуратно 11
• Обкатка нового двигателя 11
• Заправка топливом 12
• Контрольная проверка состояния 12
• Мотора перед эксплуатацией 12
• Запуск двигателя 13
• А осторожно 14
• Внимание 15
• Проверка состояния двигателя после запуска 15
• Прогрев двигателя 15
• А аккуратно 16
• Внимание 16
• Д аккуратно 16
• Переключение передач 16
• А осторожно 17
• Румпель 17
• А внимание 18
• Остановка двигателя 18
• Внимание 19
• Дифферентовка лодочного мотора 19
• Угол дифферента лодочного мотора 19
• Внимание 20
• Вверх 21
• Внимание 21
• Откидывание мотора вверх вниз 21
• Порядок действий при откидывании мотора 21
• Порядок действий при откидывании мотора вниз 22
• Эксплуатация мотора на мелководье 23
• Эксплуатация мотора при прочих условиях 24
• А аккуратно 25
• А внимание 25
• Техническое обслуживание 25
• А внимание 26
• Проверка состояния топливной системы 26
• Смазка 26
• Осмотр топливного фильтра 27
• Звеньев 28
• Проверка выхлопной системы на герметичность 28
• Проверка системы на водонепроницаемость 28
• Проверка скорости холостого хода 28
• Проверка электропроводки и соединительных 28
• А внимание 29
• Проверка состояния гребного винта 29
• Снятие гребного винта 29
• Установка гребного винта 29
• А аккуратно 30
• Смена трансмиссионного масла 30
• А аккуратно 31
• Осмотр и замена анода анодов 31
• Промывка топливного бака 31
• Чистка топливного фильтра 31
• Подвесного лодочного мотора 32
• Регламент технического обслуживания 32
• Внимание 33
• Нии 33
• Перевозка и хранение 33
• Перевозка лодочного мотора в снятом состоя 33
• Перевозка лодочного мотора на автоприцепе 33
• А аккуратно 34
• Промывка мотора в баке с водой 34
• Хранение лодочного мотора 34
• Поиск неисправностей 35
• Временные меры в случае чрезвычайных 39
• Д аккуратно 39
• При повреждении мотора в результате 39
• Ситуаций 39
• Стартер не работает 39
• Столкновения 39
• Аварийный запуск двигателя 40
• Если мотор упал в воду 40
• А внимание 41
• Спецификация 42
• Информация о гарантии 44
• Паспорт 44

Похожие устройства

• HDX T 18 Titanium Инструкция по эксплуатации
• HDX F 2.6 Инструкция по эксплуатации
• HDX F 4 Инструкция по эксплуатации
• HDX F 5 Инструкция по эксплуатации
• HDX F 8 Инструкция по эксплуатации
• HDX F 9.8 Инструкция по эксплуатации
• HDX F 15 Инструкция по эксплуатации
• HDX F 20 Инструкция по эксплуатации
• HDX F 25 Инструкция по эксплуатации
• HDX 32L Инструкция по эксплуатации
• HDX 36L Инструкция по эксплуатации
• HDX 40L Инструкция по эксплуатации
• HDX 50L Инструкция по эксплуатации
• HDX 55L Инструкция по эксплуатации
• HDX 86X Инструкция по эксплуатации
• Jet Marine T 9.9 BMS Инструкция по эксплуатации
• Jet Marine T 15 BMS Инструкция по эксплуатации
• Jet Force T 2.5 BMS Инструкция по эксплуатации
• Jet Force T 3.5 BMS Инструкция по эксплуатации
• Jet Force T 4.9 BMS Инструкция по эксплуатации

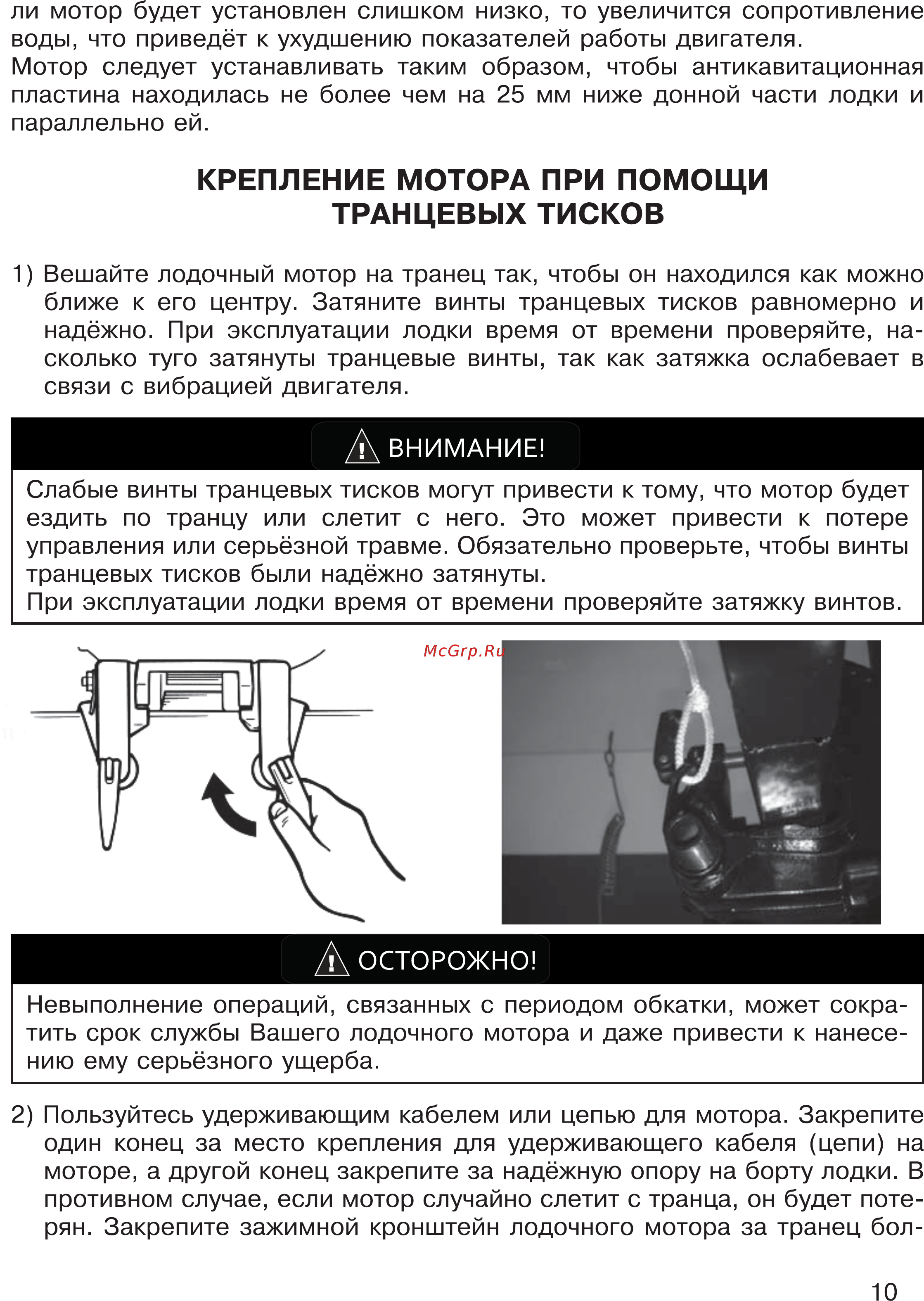

ли мотор будет установлен слишком низко то увеличится сопротивление воды что приведёт к ухудшению показателей работы двигателя Мотор следует устанавливать таким образом чтобы антикавитационная пластина находилась не более чем на 25 мм ниже донной части лодки и параллельно ей КРЕПЛЕНИЕ МОТОРА ПРИ ПОМОЩИ ТРАНЦЕВЫХ ТИСКОВ 1 Вешайте лодочный мотор на транец так чтобы он находился как можно ближе к его центру Затяните винты транцевых тисков равномерно и надёжно При эксплуатации лодки время от времени проверяйте на сколько туго затянуты транцевые винты так как затяжка ослабевает в связи с вибрацией двигателя А ВНИМАНИЕ Слабые винты транцевых тисков могут привести к тому что мотор будет ездить по транцу или слетит с него Это может привести к потере управления или серьёзной травме Обязательно проверьте чтобы винты транцевых тисков были надёжно затянуты При эксплуатации лодки время от времени проверяйте затяжку винтов Невыполнение операций связанных с периодом обкатки может сокра тить срок службы Вашего лодочного мотора и даже привести к нанесе нию ему серьёзного ущерба 2 Пользуйтесь удерживающим кабелем или цепью для мотора Закрепите один конец за место крепления для удерживающего кабеля цепи на моторе а другой конец закрепите за надёжную опору на борту лодки В противном случае если мотор случайно слетит с транца он будет поте рян Закрепите зажимной кронштейн лодочного мотора за транец бол10
