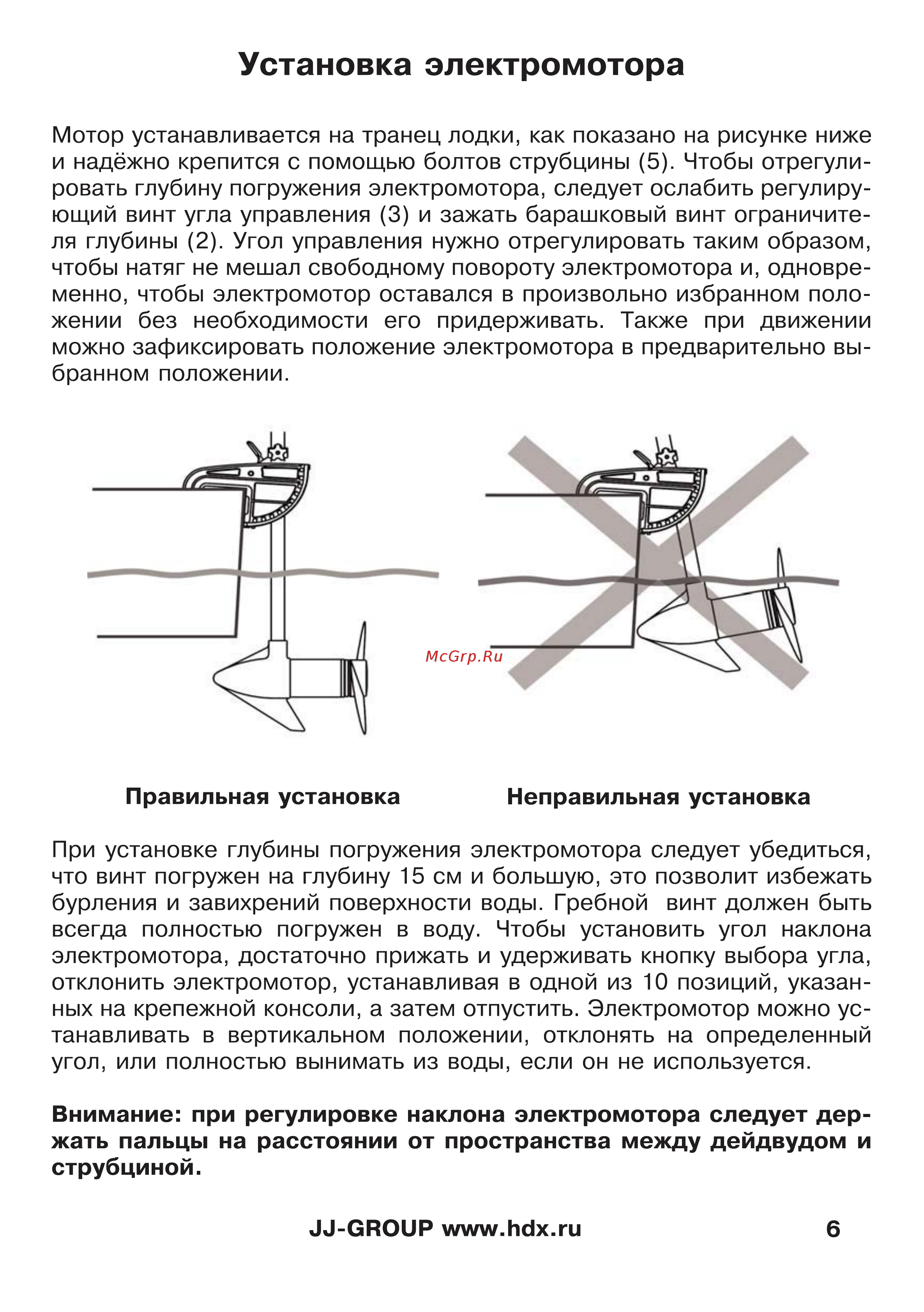

Установка электромотора Мотор устанавливается на транец лодки как показано на рисунке ниже и надёжно крепится с помощью болтов струбцины 5 Чтобы отрегули ровать глубину погружения электромотора следует ослабить регулиру ющий винт угла управления 3 и зажать барашковый винт ограничите ля глубины 2 Угол управления нужно отрегулировать таким образом чтобы натяг не мешал свободному повороту электромотора и одновре менно чтобы электромотор оставался в произвольно избранном поло жении без необходимости его придерживать Также при движении можно зафиксировать положение электромотора в предварительно вы бранном положении Правильная установка Неправильная установка При установке глубины погружения электромотора следует убедиться что винт погружен на глубину 15 см и большую это позволит избежать бурления и завихрений поверхности воды Гребной винт должен быть всегда полностью погружен в воду Чтобы установить угол наклона электромотора достаточно прижать и удерживать кнопку выбора угла отклонить электромотор устанавливая в одной из 10 позиций указан ных на крепежной консоли а затем отпустить Электромотор можно ус танавливать в вертикальном положении отклонять на определенный угол или полностью вынимать из воды если он не используется Внимание при регулировке наклона электромотора следует дер жать пальцы на расстоянии от пространства между дейдвудом и струбциной и СИОиР www hdx ru 6
