NEXUS T 30 [31/60] Подключение кабелей управления
![NEXUS T 30 [31/60] Подключение кабелей управления](/views2/1240380/page31/bg1f.png)

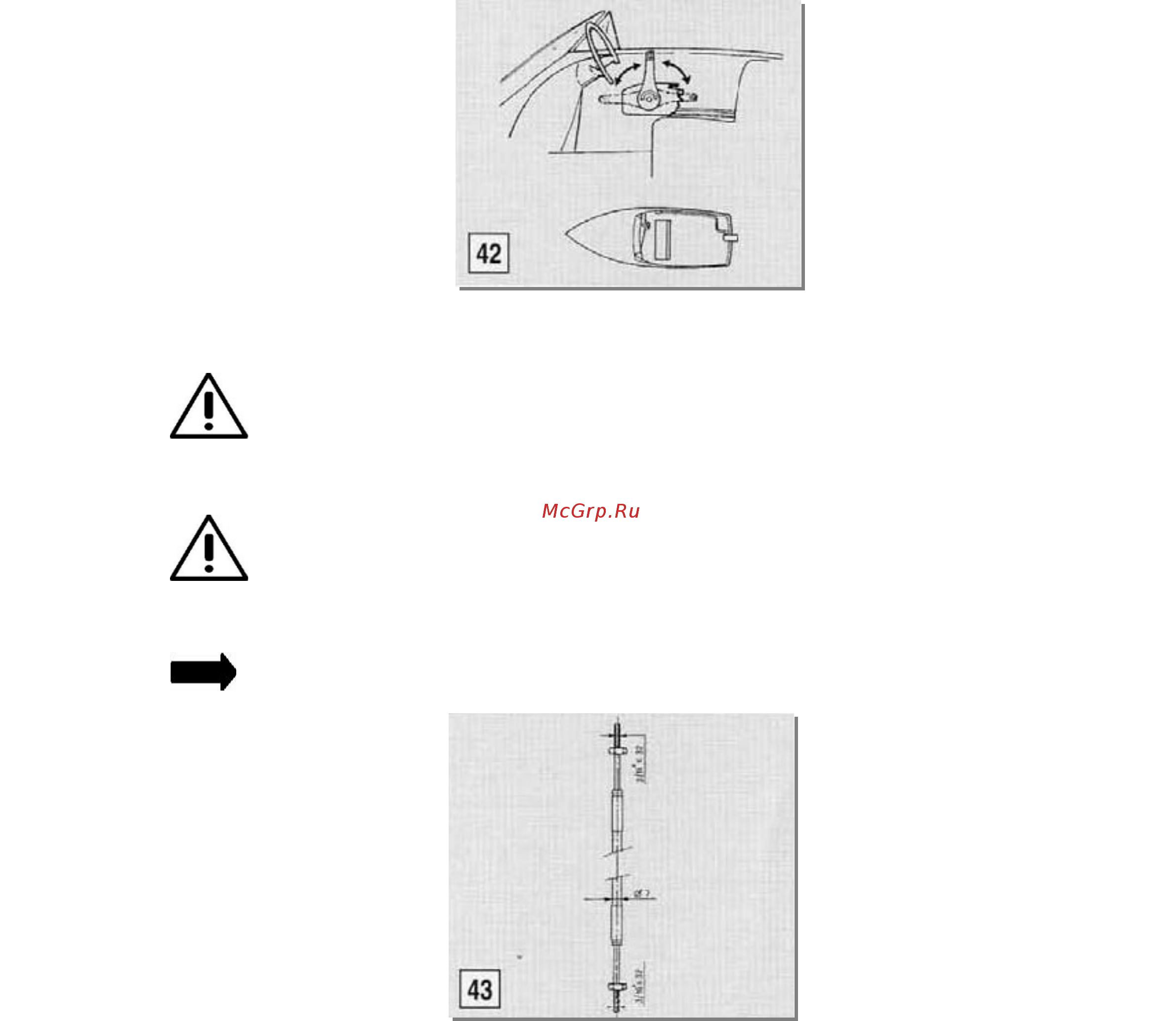

Рисунок 42.
Если кабели неправильно уложены, их запутывание может привести к потере управления
лодкой.
Никогда не перегибайте и не переплетайте кабели пульта дистанционного управления.
Предельный радиус изгиба кабелей 300 мм.
Используйте только кабели типа C-2.
Рисунок 43.
ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ УПРАВЛЕНИЯ
Подключение со стороны пульта дистанционного управления
При подключении кабелей к пульту дистанционного управления следуйте следующим правилам:
- снимите нижнюю крышку (6) пульта дистанционного управления, отвинтив два винта;
