Ballu Deluxe 1000 [5/12] Монтаж прибора

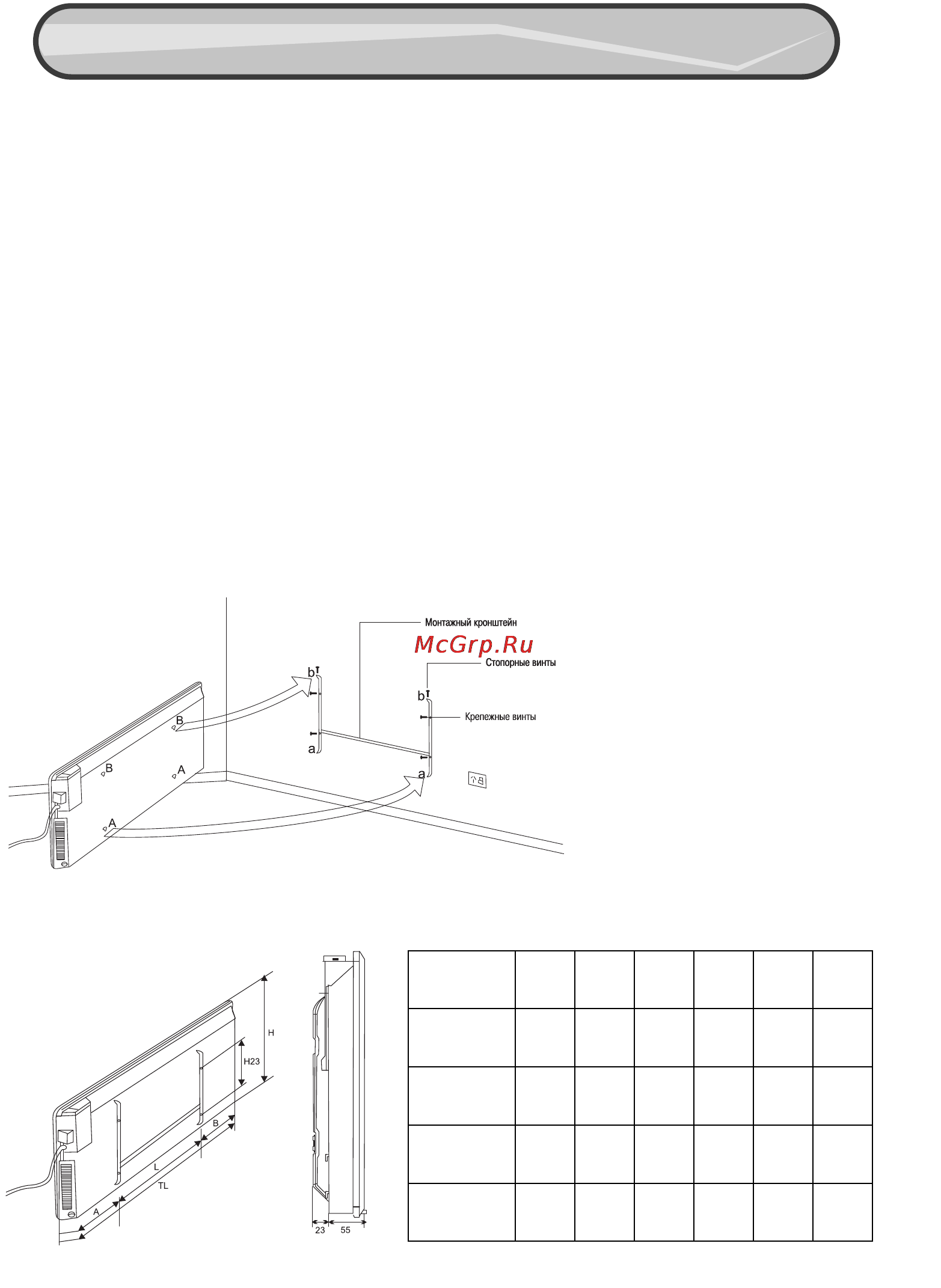

Монтаж прибора на стену (рис. 4,5)

1. Если Вы планируете установить прибор на стену, не присоединяйте к нему ножки с

колесиками.

2. Удостоверьтесь, что прибор отключен и отсоединен от электросети.

3. Прибор следует устанавливать на расстоянии одного метра от розетки. Стена, на которую

устанавливается конвектор, должна выдерживать его вес.

4. Отсоедините монтажный кронштейн от задней панели конвектора, для чего выверните два

стопорных винта из верхних лапок кронштейна.

5. Приложите к стене монтажный шаблон из комплекта прибора и произведите разметку так,

чтобы нижние крепежные отверстия находились на высоте не менее 150 мм от пола.

Высверлите размеченные отверстия.

6. Прикрепите монтажный кронштейн к стене четырьмя крепежными винтами (в отверстия,

высверленные в каменной или кирпичной стене, установите прилагаемые дюбели).

7. Наденьте конвектор задней панелью на лапки кронштейна и зафиксируйте стопорными

винтами через верхние лапки кронштейна.

8. Вставьте вилку электропитания в стандартную розетку электросети 220240 В переменного тока.

Рис. 5. Монтажные габариты

МОНТАЖ ПРИБОРА

Сначала вставьте лапки "а" в

отверстия "А", а затем лапки

"b" в отверстия "В".

Примечание.

В отверстия, высверленные в камен

ной или кирпичной стене, установите

прилагаемые дюбели.

Мощность,

Вт

TL,

мм

H23,

мм

500 460 400 150 160 150 200

1000 640 400 195 250 195 200

1500 930 400 290 350 290 200

2000 1265 400 332,5 600 332,5 200

Рис. 4.
