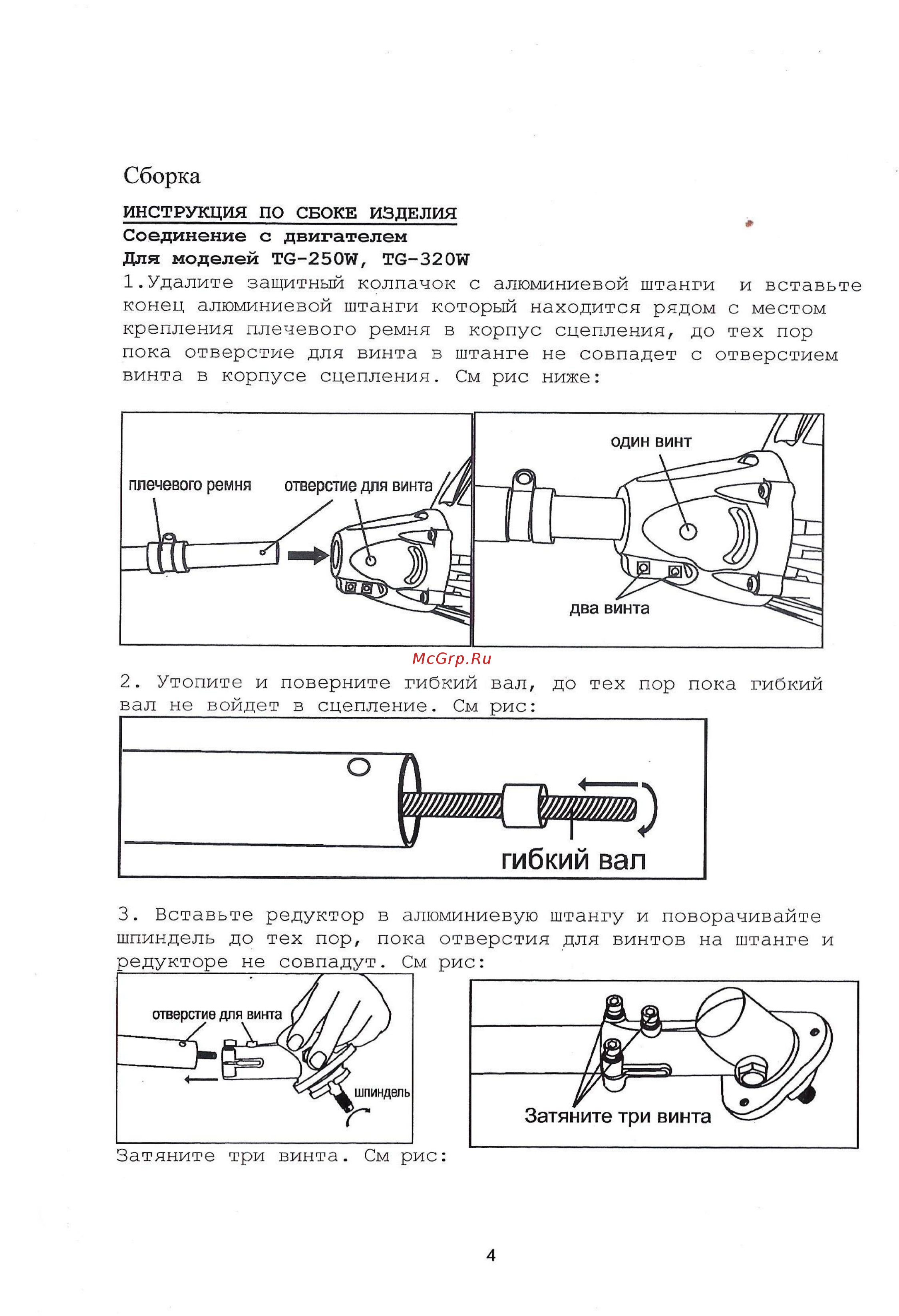

Сборка ИНСТРУКЦИЯ ПО СБОКЕ ИЗДЕЛИЯ Соединение с двигателем Для моделей TG 250W ТС 32ОК 1 Удалите защитный колпачок с алюминиевой штанги и вставьте конец алюминиевой штанги который находится рядом с местом крепления плечевого ремня в корпус сцепления до тех пор пока отверстие для винта в штанге не совпадет с отверстием винта в корпусе сцепления См рис ниже 2 Утопите и поверните гибкий вал до тех пор пока гибкий вал не войдет в сцепление См рис 3 Вставьте редуктор в алюминиевую штангу и поворачивайте шпиндель до тех пор пока отверстия для винтов на штанге и редукторе не совпадут См рис Затяните три винта См рис 4
