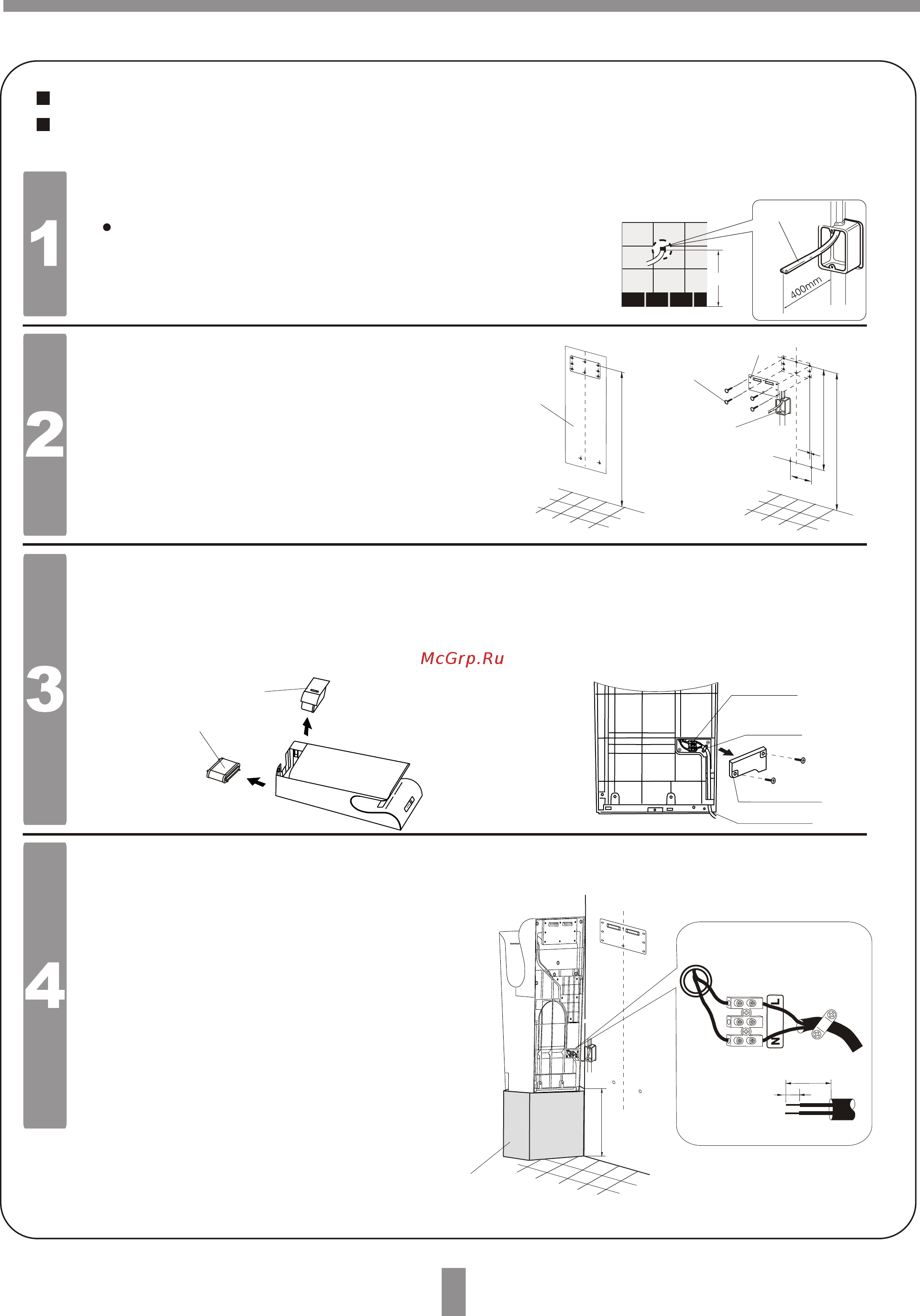

Процесс монтажа

1010

4040

410mm

Использовать в однофазной сети с номинальным напряжением 220 В + 10%.

Использовать кабель сечением 2-2,5 мм

кабель

Смонтируйте распределительную коробку

Прикрепить монтажную панель к стене с помощью 4

установочных винтов.

• Если стена бетонная, используйте сверло по бетону.

• Если стена не бетонная, убедитесь в ее прочности.

• Приложите бумажный шаблон на стену для верного

расположения мест сверления отверстий.

• Вставьте пластиковые дюбели в отверстия и закрепите

монтажную пластину шурупами, как на изображении.

Бумажный

шаблон

Шурупы

Распределительная

коробка

Раскладной сливной бак и воздушный фильтр

• Если устройство подключается к электросети напрямую,

то перед началом подключения снимите воздушный

фильтр и емкость для сливной воды.

•

После этого открутите крышку на задней

панели устройства, ослабьте винты на клеммах.

Эта устройство оборудовано шнуром питания с вилкой.

Если вы хотите подключить питание напрямую, то действуйте

в следующей последовательности:

УБЕДИТЕСЬ, ЧТО ПИТАНИЕ СЕТИ ОТКЛЮЧЕНО.

Поднимите для удобства устройство на высоту около

250 мм, далее

1. Снимите изолирующий слой с концов электропровода.

2. Подключите линию питания к клеммам устройства.

3. Затяните винты на клеммной коробке и потяните

провод электропитания, чтобы убедиться,

что он надежно закреплен.

4. Закройте крышку клеммной коробки и

затяните шурупами.
