Документ подготовлен сайтом www.mlodka.ru все лодочные моторы на одном сайте
.
Каталог запчастей на подвесной мотор SUZUKI DF-15
4

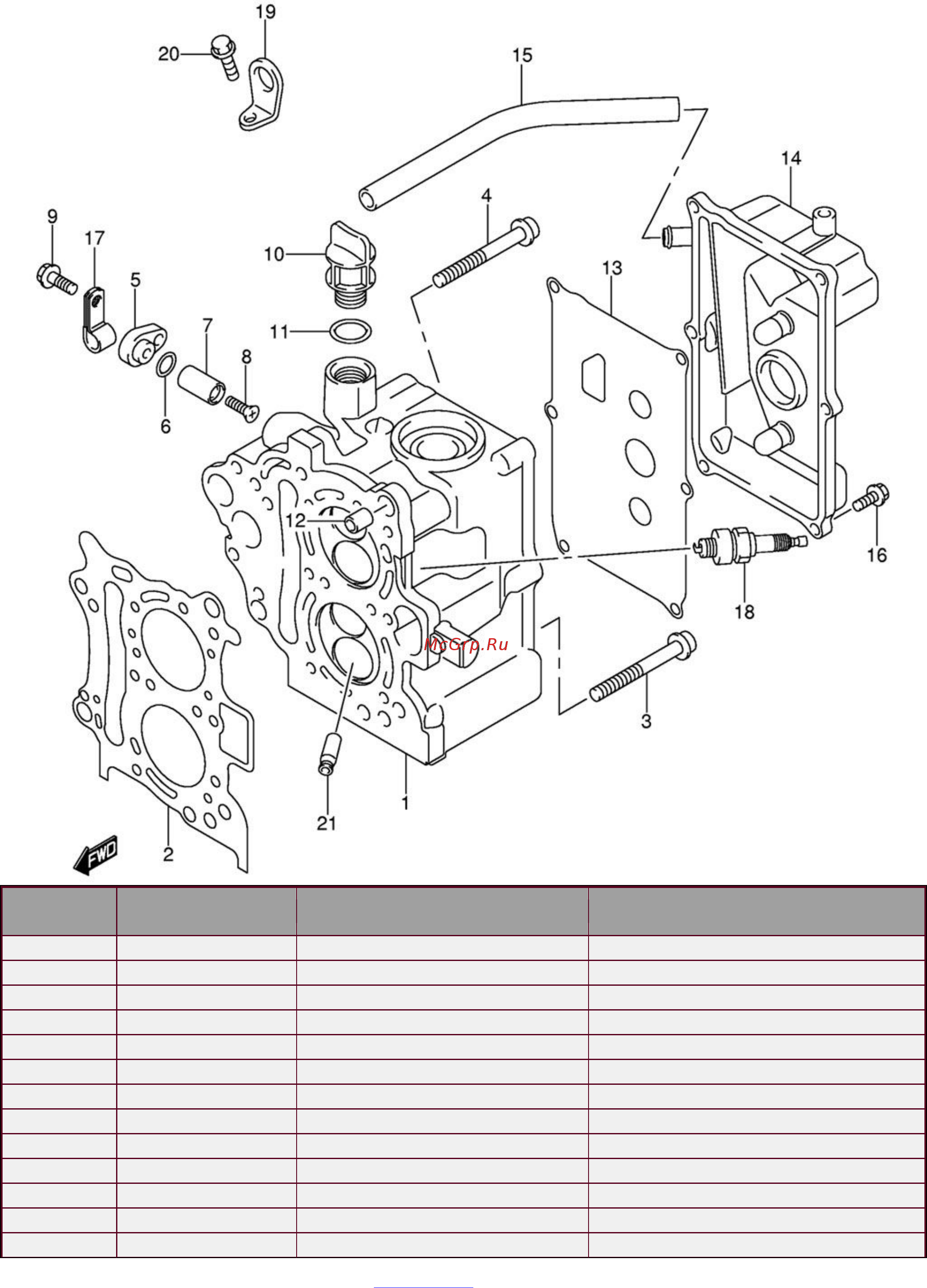

ГОЛОВКА БЛОКА ЦИЛИНДРОВ (CYLINDER HEAD) ДЛЯ МОДЕЛЕ 2005-2009 ГОДА
Номер
на чертеже
Код по каталогу Название (eng) Название (rus)
001 11110-94J01-000 HEAD, CYLINDER Головка цилиндров
002 11141-94J00-000 GASKET, CYLINDER HEAD Прокладка головки цилиндров
003 09116-08110-000 BOLT (8X65) Болт (8X65)
004 09116-08129-000 BOLT (8X65) Болт (8X65)
005 11261-99E00-000 COVER, PROTECTION ANODE
Крышка защитного анода
006 09280-10013-000 O RING, PROTECTION COVER
Кольцо крышка защитного анода
007 55321-99E00-000 ANODE, PROTECTION Анод защиты
008 09126-05010-000 SCREW, PROTECTION ANODE
Винт защитного анода
009 01550-06207-000 BOLT, PROTECTION COVER Болт защитного кожуха
010 11382-93E00-000 CAP, OIL FILLER Крышка масляного фильтра
011 09280-17003-000 O RING, OIL FILLER CAP Кольцо крышки масляного фильтра
012 04211-11129-000 PIN Стопор
013 11162-94J10-000 GASKET, CYLINDER HEAD Прокладка крышки головки цилиндра
Содержание
- Ремень распредвала timing belt 9
- Ремень распредвала timing belt для моделей 2005 2009 года выпуска 11
- Распредвал camshaft 13
- Карбюратор carburetor 18
- Карбюратор carburetor модели 2005 2009 года 20
- Водяной насос water pump 27
- Водяной насос water pump для моделей 2007 2009 года fig15a 29
- Барабанный стартер recoil starter 32
- Управление дросселем throttle control 34
- Маслянный насос oil pump 38
- Поддон масляного картера oil pan fig 2 40
- Сцепление clutch fig 3 42
- Трансмиссия transmission 45
- Электростартер starting motor 47
- Электростартер starting motor модели 2005 2009 года 49
- Магнето magneto 51
- Магнето magneto модели 2005 2009 года 53
- Катушка зажигания ignition coil модели 2005 2009 года 56
- Выпрямитель rectifier модели 2005 2009 59
- Электрика electrical 61
- Электрика electrical модели 2005 2009 года 63
- Кронштейн транца clamp bracket 65
- Поворотный кронштейн swivel bracket 69
- Поворотный кронштейн swivel bracket модели 2005 2009 года 71
- Корпус вала передачи drive shaft housing 73
- Картер коробки передачи gear case 75
- Боковой кожух side cover 77
- Крышка двигателя engine cover 79
- Номер код по каталогу название eng название rus 81
- Топливный бак resin fuel tank 81
- Рукоятка румпеля tiller handle 83
- Рукоятка румпеля tiller handle модели 2005 2009 года 85
- Дистанционное управление для моторов r типа remote control type r 87
- Дистанционное управление для моторов r типа 2005 2009 года remote control type r 90
- Электрика option electrical 97
- Номер код по каталогу название eng название rus 99
- Электростартер option starting motor 101
- На чертеже код по каталогу название eng название rus 103
- Номер 103
- Электростартер option starting motor для моделей 2005 2009 года 103
- Установочный комплект штепсельной розетки option receptacle set для моделей 2004 года 105
- Опция рукоятка румпеля tiller handle для моделей 2005 2009 года 109
- Одинарное дистанционное управление монтаж сверху opt top mount single модели лодочных моторов 2005 2009 года 117
- Дистанционное управление одинарное монтаж сверху типа 2 opt top mount single модели лодочных моторов 2005 2009 года 119
