Документ подготовлен сайтом www.mlodka.ru все лодочные моторы на одном сайте
.
Каталог запчастей на подвесной мотор SUZUKI DF-15
5
COVER
014 11170-94J00-000 COVER, CYLINDER HEAD Крышка главного цилиндра
015 11196-94J00-210 HOSE, BREATHER Шланг сапуна
09103-06187-000 BOLT (6X20) Болт (6X20)
016
01550-06207-000 BOLT (6X20) (MODEL:06~09) Болт (6X20) (модели 2006-2009 года)
017 09403-14204-000 CLAMP, BREATHER HOSE Хомут шланга сапуна
018 09482-00427-000
PLUG, SPARK (BKR6E) (<-
9482-94J10)
Свеча зажигания (BKR6E)
019 11291-91B50-000 HOOK, ENGINE (OPT) Крюк двигателя (опция)
020 01550-08207-000 BOLT (OPT) Болт (опция)
021 11115-93E00-001 GUIDE, VALVE (OS:0.30) (OPT)
Заглушка отвертия для проверки
уровня масла

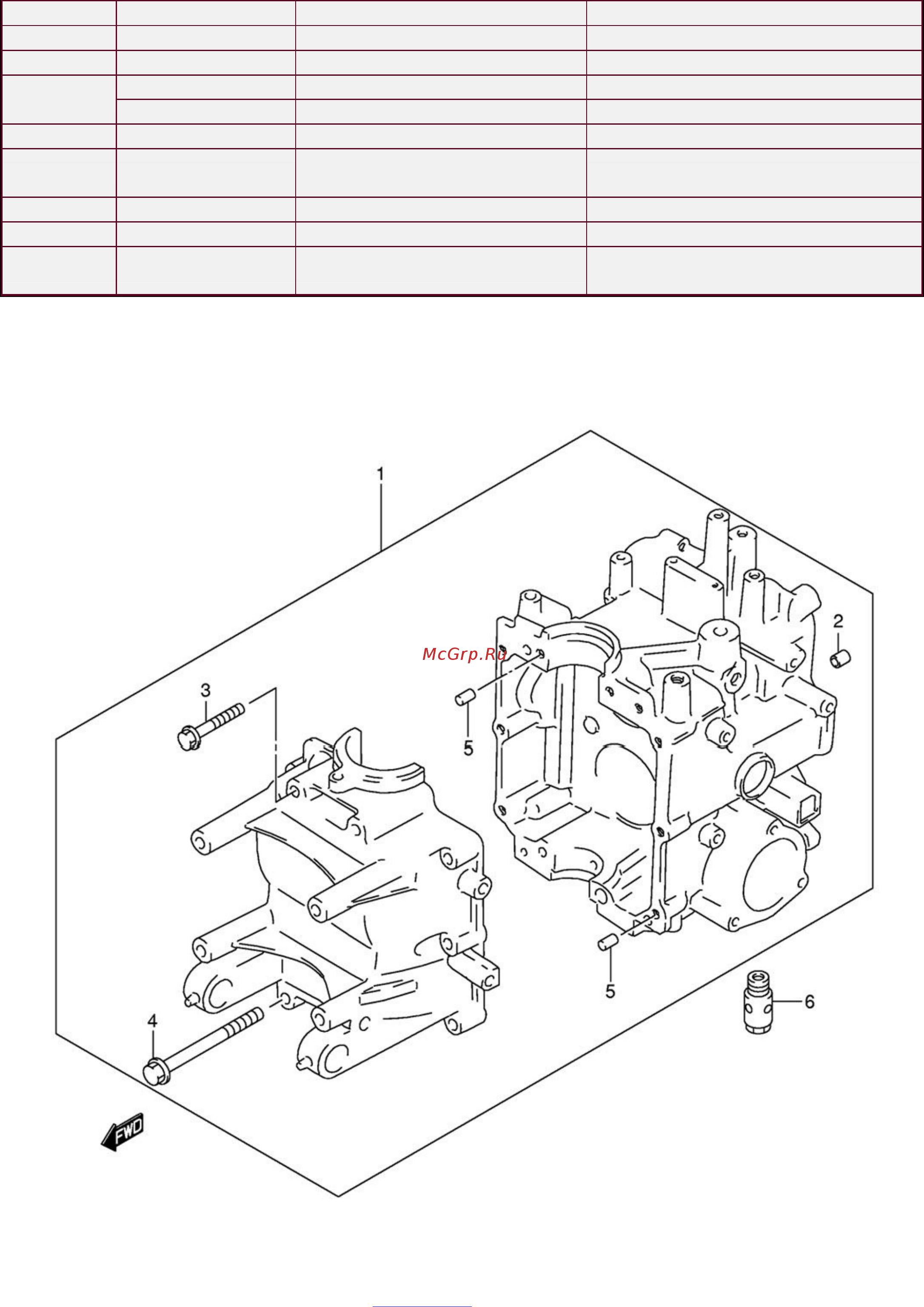

БЛОК ЦИЛИНДРА (CYLINDER BLOCK)
