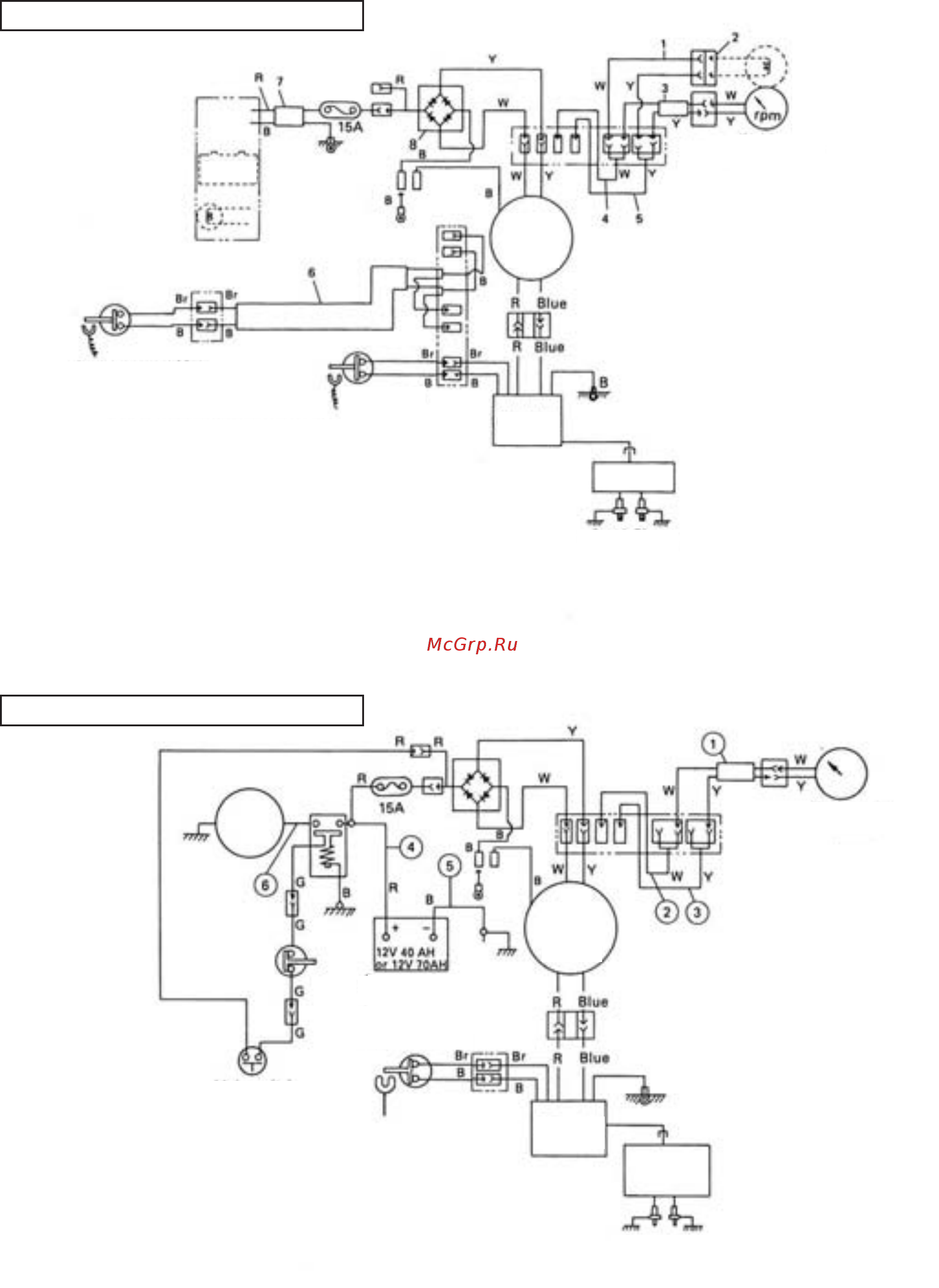

9.9D2/15D2/18E2
9.9D2/15D2/18E2 EF
Service Data 200760
1 ライト用エクステンションコード (OPT) 1 Extension cord for light (OPT)
2 レセプタクルコード(OPT) 2 Receptacle plug (OPT)
3 タコメータリードワイヤ(OPT) 3 Tachometer lead wire (OPT)
4 セパレートコード,白(OPT) 4 Separate cord,White (OPT)
5 セパレートコード,黄 (OPT) 5 Separate cord,Yellow (OPT)
6 リモートコントロールストップコード(OPT) 6 Remote control stop cord (OPT)
7 エクステンションコード (OPT) 7 Extension cord (OPT)
8 レクチファイヤ (OPT) 8 Rectifier (OPT)
OPT:オプション
OPT:Option
1 タコメータリードワイヤ (OPT) 1 Tachometer lead wire (OPT)
2 セパレートコード,白 (OPT) 2 Separate cord,White (OPT)
3 セパレートコード,黄 (OPT) 3 Separate cord,Yellow (OPT)
4 バッテリコード+ 4 Battery cord+
5 バッテリコード- 5 Battery cord-
6 スタータコード 6 Starter cord
OPT:オプション
OPT:Option
リモートコントロールボックス
(OPT)
Remote control box (OPT)
バッテリ
Battery
ストップスイッチ
Stop switch
C.D.ユニット
C.D. unit
フューズ
Fuse
フライホイール
マグネト
Flywheel
magneto
スパークプラグ
Spark plug
C.D.ユニット
C.D. unit
フューズ
Fuse
タコメータ
(OPT)
Tachometer(OPT)
フライホイール
マグネト
Flywheel
magneto
イグニッションコイル
Ignition coil
イグニッションコイル
Ignition coil
スパークプラグ
Spark plug
スタータモータ
Starter
motor
スタータソレノイド
Starter solenoid
ストップスイッチ
Stop switch
メインスイッチ
Main switch
ニュートラルスイッチ
Neutral switch
レクチファイア
Rectifier
ランプ
(12V, 80W)
[AC]
(市販品)
Lamp
(12V, 80W)
[AC]
(availabel on the market)
タコメータ(OPT)
Tachometer(OPT)
バッテリ（市販品）
Battery
(availabel on the market)
