Tohatsu M 18 Инструкция по эксплуатации онлайн [3/12] 202263
![Tohatsu M 18 Инструкция по эксплуатации онлайн [3/12] 202263](/views2/1240817/page3/bg3.png)

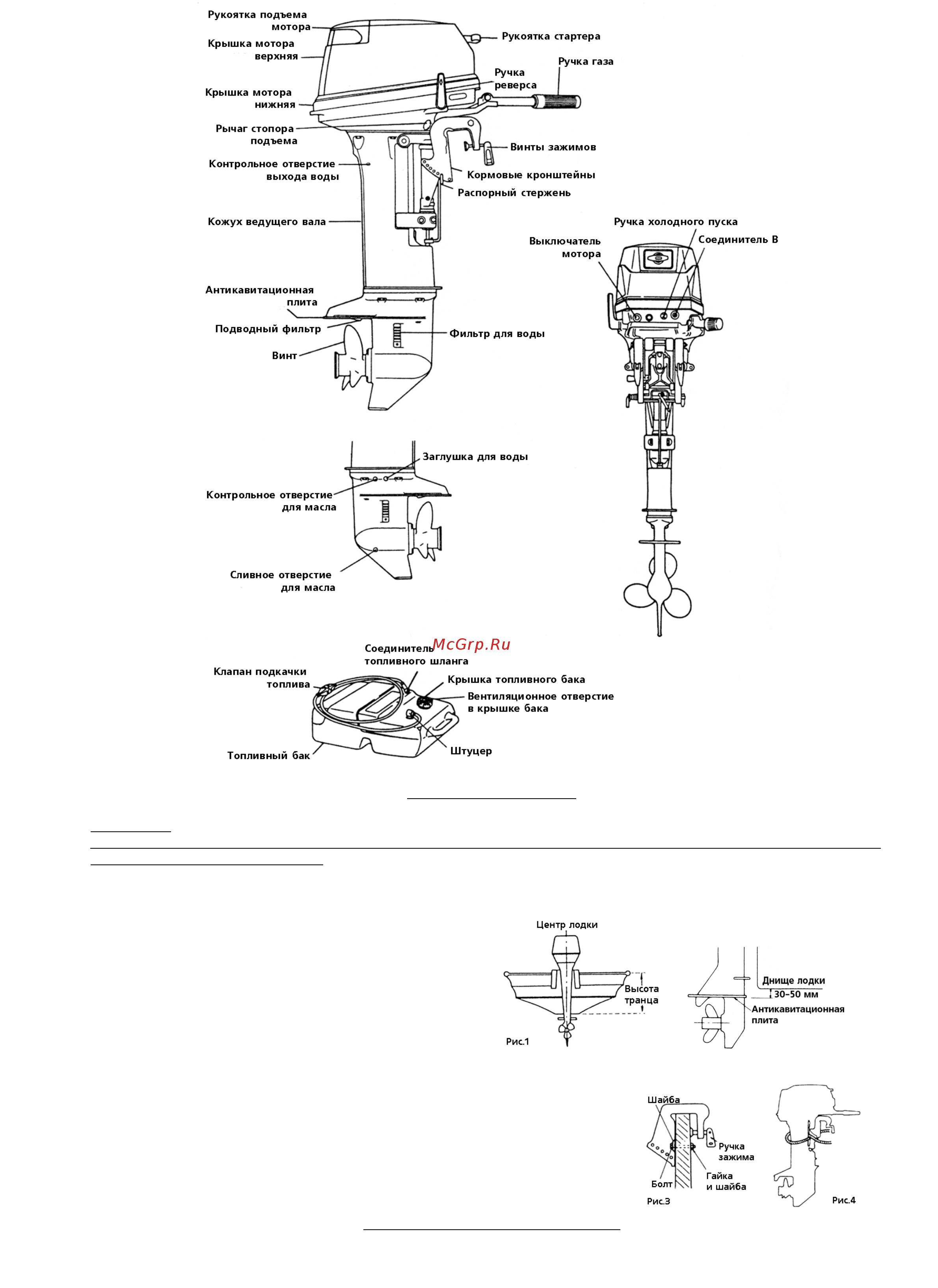

2. Наименование частей мотора
3. Установка мотора
Внимание!
Большинство лодок изготавливаются с расчетом на определенную мощность мотора, что должно быть
указано в инструкции к лодке.
Не начинайте эксплуатацию лодки до тех пор, пока мотор надежно не закреплен, так как это
описывается ниже.
(1) Положение над линией киля:
- установите мотор по центру лодки (см. Рис.1)
- расстояние между двумя моторами должно быть
~ 580 мм.
(2) Совмещение транца.
Проверьте, чтобы антикавитационная
плита мотора в режиме полного газа находилась
ниже уровня воды и ниже уровня днища лодки на
30 – 50 мм. (см. Рис.2)
(3) - Для того, чтобы закрепить мотор на лодке, затяните винты
зажимов, поворачивая их за ручки, а также затяните болты (см.
Рис.З);
- Чтобы избежать несчастных случаев, убедитесь, что мотор прочно
зафиксирован. См. рис.4
4. Подготовка мотора к работе
3
Содержание
- Технические характеристики 2
- А промывка 7
- Внимание при перевозке мотора закрепленного на лодке мотор должен находиться в опущенном положении в противном случае во время транспортировки можно повредить и мотор и лодку если случайно из за сильной тряски поднимется рычаг стопора подъема мотора 7
- Для более мягкого против часовой стрелки 7
- Для сохранения вашего подвесного мотора в наилучшем рабочем состоянии проводите ежедневное и периодическое обслуживание так как рекомендовано ниже внимание ваша личная безопасность и безопасность ваших пассажиров во многом зависит от того насколько тщательно вы отнесетесь к обслуживанию мотора внимательно прочтите порядок обслуживания приведенный далее 7
- Ежедневная проверка 7
- Если лодка движется не прямолинейно отрегулируйте положение регулировочного анода расположенного под антикавитационной плитой 1 если лодка отклоняется вправо поверните анод в направлении а 2 если лодка отклоняется влево поверните анод в направлении в 7
- Если транспортировка мотора в наклоненном вниз положении невозможна прочно закрепите мотор с помощью специального устройства например защитной перекладины транца и зафиксируйте мотор подняв его вверх 7
- Исправьте 7
- Перевозка мотора 7
- Периоды обслуживания даны с учетом того что мотор находится в условиях нормальной эксплуатации если мотор используется в водоемах с соленой водой обслуживание следует проводить через более короткие интервалы настоятельно рекомендуем вам пользоваться только оригинальными деталями и смазками рекомендованными заводом изготовителем на все замены произведенными запчастями иного происхождения гарантия не распространяется 7
- Примечание болт регулировки управления не предназначен для фиксации рычага управления при чрезмерно затянутом болте может произойти повреждение шарнирного кронштейна 7
- Проверка и обслуживание 7
- Регулировка 7
- Степень усилия прилагаемого при управлении мотором можно отрегулировать с помощью поворота болта регулировки управления для более жесткого управления поверните болт по часовой стрелке 7
- Б замена винта изношенный винт ухудшает работу мотора и может привести к его повреждению внимание перед тем как демонтировать винт снимите колпачки свечей 1 снимите шплинт а затем отверните гайку винта и шайбу 2 потяните винт на себя и снимите его 3 перед установкой нового винта смажьте его специальным 8
- В замена свечей если электрод свечи согнут или на нем есть нагар почистите свечу или замените 1 снимите верхнюю крышку мотора 2 выверните свечу поворачивая ее против часовой стрелки с помощью свечного ключа 21 мм используйте свечи ngk в7нs 10 или вr7нs 10 или снамрiоn l 82с или rl 82с с 1 мм зазором 8
- Выхлопной газ содержит вредные вещества которые могут оказать отрицательное влияние на ваше здоровье 8
- Г регулировочный анод анод защищает подвесной мотор от электролитической коррозии возникающей из за незначительного электричества 2 анода установлены в кожухе трансмиссии на установочном кронштейне когда износ анодов составит более 2 3 замените их незамедлительно примечание никогда не покрывайте анод смазкой или краской во время каждой проверки затяните заново фиксирующий болт т к он также подвержен коррозии 8
- Для промывки адаптер для шланга 8
- Маслом 8
- Никогда не запускайте мотор в помещении или плохо вентилируемых местах 8
- Периодическая проверка очень важно регулярно производить осмотр и обслуживание мотора периодичность таких операций приведена в таблице частота обслуживания определяется количеством моточасов или сроком службы мотора в месяцах в зависимости от того какой срок наступит раньше 8
- Пленкой фильтр для воды и подводный фильтр расположенный в кожухе трансмиссии 8
- Подсоедините шланг к системе промывки обязательно закройте 8
- Поработать на низких оборотах пока производится промывка 8
- После работы моторы в морской или сильнозагрязненной воде а также после длительного хранения вымойте водой внешние части мотора с помощью чистой воды промойте систему охлаждения внимание перед промывкой снимите винт 8
- При нейтральном положении n ручки реверса дайте мотору 8
- Примечание через 300 моточасов рекомендуется провести тщательный осмотр и техобслуживание мотора в специализированном техническом центре 8
- Снимите пробку для воды с мотора и вверните приспособление 8
- Если эксплуатация мотора производится при температуре ниже нуля существует реальная опасность замерзания охлаждающей воды что выведет из строя помпу крыльчатку и т д чтобы избежать этого поднимите мотор и прокрутите его несколько раз стартером для полного слива оставшейся воды 10
- Проверка мотора после столкновения с подводным объектом удары о дно или подводные предметы могут привести к повреждению мотора в подобных случаях рекомендуем вам обратиться в специализированный техцентр для тщательного осмотра и ремонта поврежденных частей 10
- Стандартная комплектация мотора 10
- Столкнувшись с неисправностью обратитесь к нижеприведенным таблицам для принятия мер 10
- Топливный бак 10
- Топливный шланг 10
- Устранение неисправностей 10
- S стандарт о опция 11
- Аксессуары 11
- Выбор винта для мотора m 18 e 2 s 11
- Мы рекомендуем пользоваться только оригинальными винтами тонатsu винт должен выбираться таким образом чтобы обороты мотора в режиме максимальной скорости находились в рекомендованных пределах 5200 5800 об мин 11
- Электрические схемы 11
