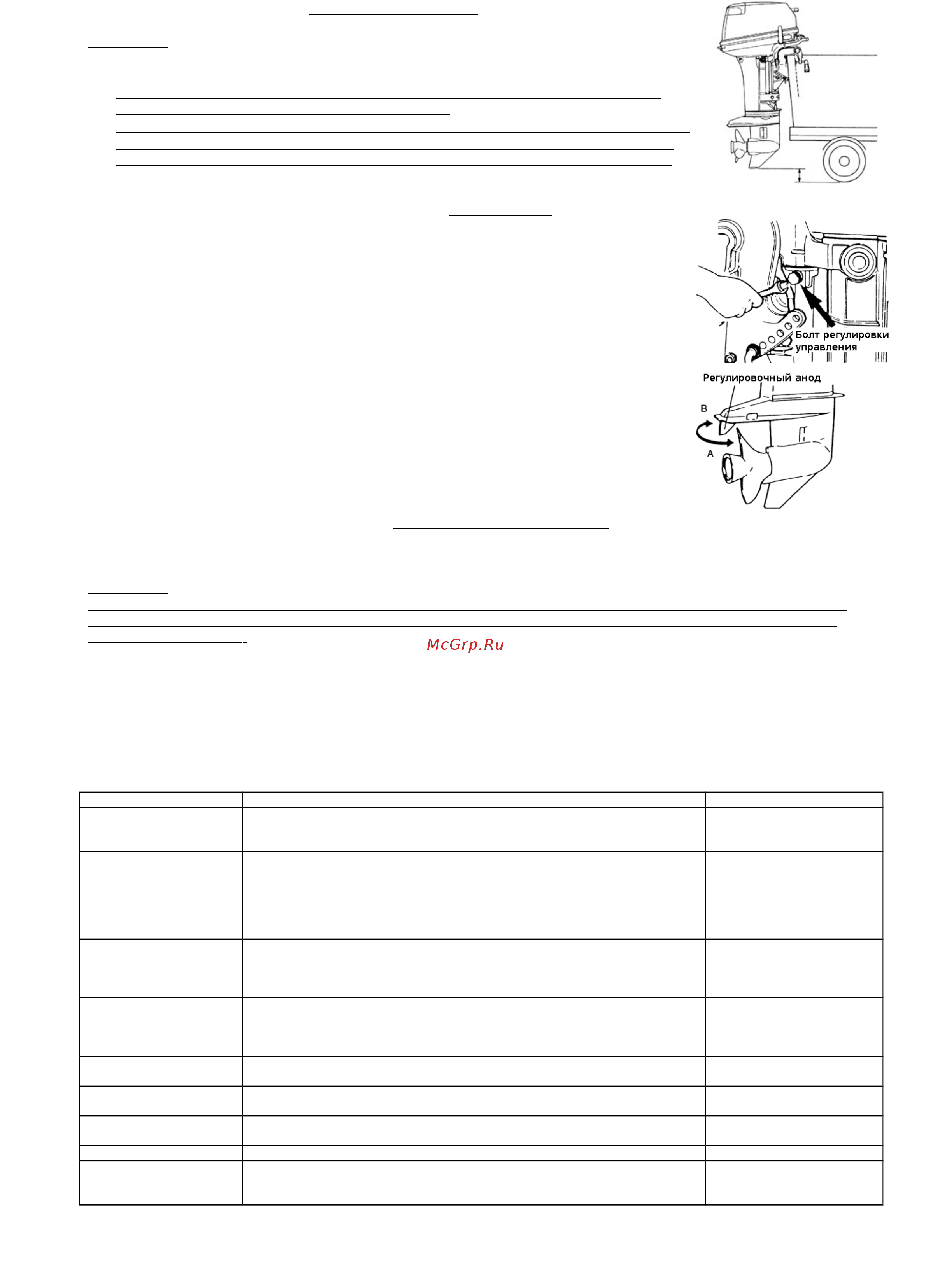

7. Перевозка мотора
Внимание!
При перевозке мотора, закрепленного на лодке, мотор должен находиться в
опущенном положении. В противном случае во время транспортировки
можно повредить и мотор, и лодку, если случайно из-за сильной тряски
поднимется рычаг стопора подъема мотора.
Если транспортировка мотора в наклоненном вниз положении невозможна,
прочно закрепите мотор с помощью специального устройства (например,
защитной перекладины транца) и зафиксируйте мотор, подняв его вверх.
8. Регулировка
Степень усилия, прилагаемого при управлении мотором можно
отрегулировать с помощью поворота болта регулировки управления:
для более жесткого управления поверните болт по часовой стрелке,
для более мягкого - против часовой стрелки.
Примечание: Болт регулировки управления не предназначен для фиксации
рычага управления. При чрезмерно затянутом болте может произойти
повреждение шарнирного кронштейна.
Если лодка движется не прямолинейно, отрегулируйте положение
регулировочного анода, расположенного под антикавитационной плитой.
(1) Если лодка отклоняется вправо, поверните анод в направлении А.
(2) Если лодка отклоняется влево, поверните анод в направлении В.
9. Проверка и обслуживание
Для сохранения Вашего подвесного мотора в наилучшем рабочем состоянии проводите ежедневное и
периодическое обслуживание так, как рекомендовано ниже.
Внимание!
Ваша личная безопасность и безопасность Ваших пассажиров во многом зависит от того, насколько
тщательно Вы отнесетесь к обслуживанию мотора. Внимательно прочтите порядок обслуживания,
приведенный далее.
Периоды обслуживания даны с учетом того, что мотор находится в условиях нормальной эксплуатации.
Если мотор используется в водоемах с соленой водой, обслуживание следует проводить через более
короткие интервалы.
Настоятельно рекомендуем Вам пользоваться только оригинальными деталями и смазками,
рекомендованными заводом-изготовителем. На все замены, произведенными запчастями иного
происхождения, гарантия не распространяется.
9.1. Ежедневная проверка
Система Точки проверки Действия
Топливная
Проверьте количество топлива в баке.
Проверьте наличие грязи или воды в топливных фильтрах.
Проверьте герметичность резиновых шлангов
Дозаправьте
Сделайте очистку
Замените
Электрооборудовани
е
Проверьте правильность работы выключателя, проверьте
исправность стопора выключателя.
Проверьте надежность соединений в проводке и наличие каких-
либо внешних повреждений.
Проверьте свечи зажигания (грязь, нагар, износ)
Устраните
неисправность,
замените
Исправьте, замените
Очистите, замените
Карбюратор
Проверьте правильность работы соленоида карбюратора и
клапана карбюратора.
Проверьте правильность работы карбюратора и магнето при
повороте ручки газа. Осмотрите, не ослабли ли соединения.
Замените
Исправьте
Трансмиссия и винт
Проверьте правильность включения трансмиссии при повороте
ручки реверса.
Визуально осмотрите винт на наличие повреждений.
Проверьте, затянута ли гайка винта, а также наличие шплинта.
Отрегулируйте
Замените
Установка мотора
Проверьте прочность затяжки всех болтов, закрепляющих мотор.
Проверьте установку распорного стержня
Затяните
Система охлаждения
После запуска мотора проверьте наличие струи воды из
контрольного отверстия.
Инструменты и
запчасти
Проверьте наличие инструмента, необходимого для замены
свечей и винта
Система управления Проверьте работу ручки «газ-реверс»
Другие детали
Проверьте надежность закрепления анода.
Проверьте наличие коррозии или деформации анода.
Отремонтируйте, если
нужно.
Замените
А. Промывка.
7
