Tohatsu M 30 [8/67] Wiring diagram 2 stroke
![Tohatsu MFS 20 [8/67] Wiring diagram 2 stroke](/views2/1240786/page8/bg8.png)
9.9D2/15D2/18E2 EP
Service Data 2007 61
SERVICE DATA
1 タコメータリードワイヤ (OPT)
2 セパレートコード,
白 (OPT)
3 セパレートコード,
黄 (OPT)
4 コードAss
y
5 バッテリコード+
6 バッテリコード-
7 スタータコード
8 チョークソレノイド
9 リードワイヤ,
緑
10 リードワイヤ,
茶
11 リードワイヤ,黒
OPT:オプション
1 Tachometer lead wire (OPT)
2 Separate cord,White (OPT)
3 Separate cord,Yellow (OPT)
4 Cord ass
y
5 Battery cord+
6 Battery cord-
7 Starter cord
8 Choke solenoid
9 Lead wire,Green
10 Lead wire,Brown
11 Lead wire,Black
OPT:Option

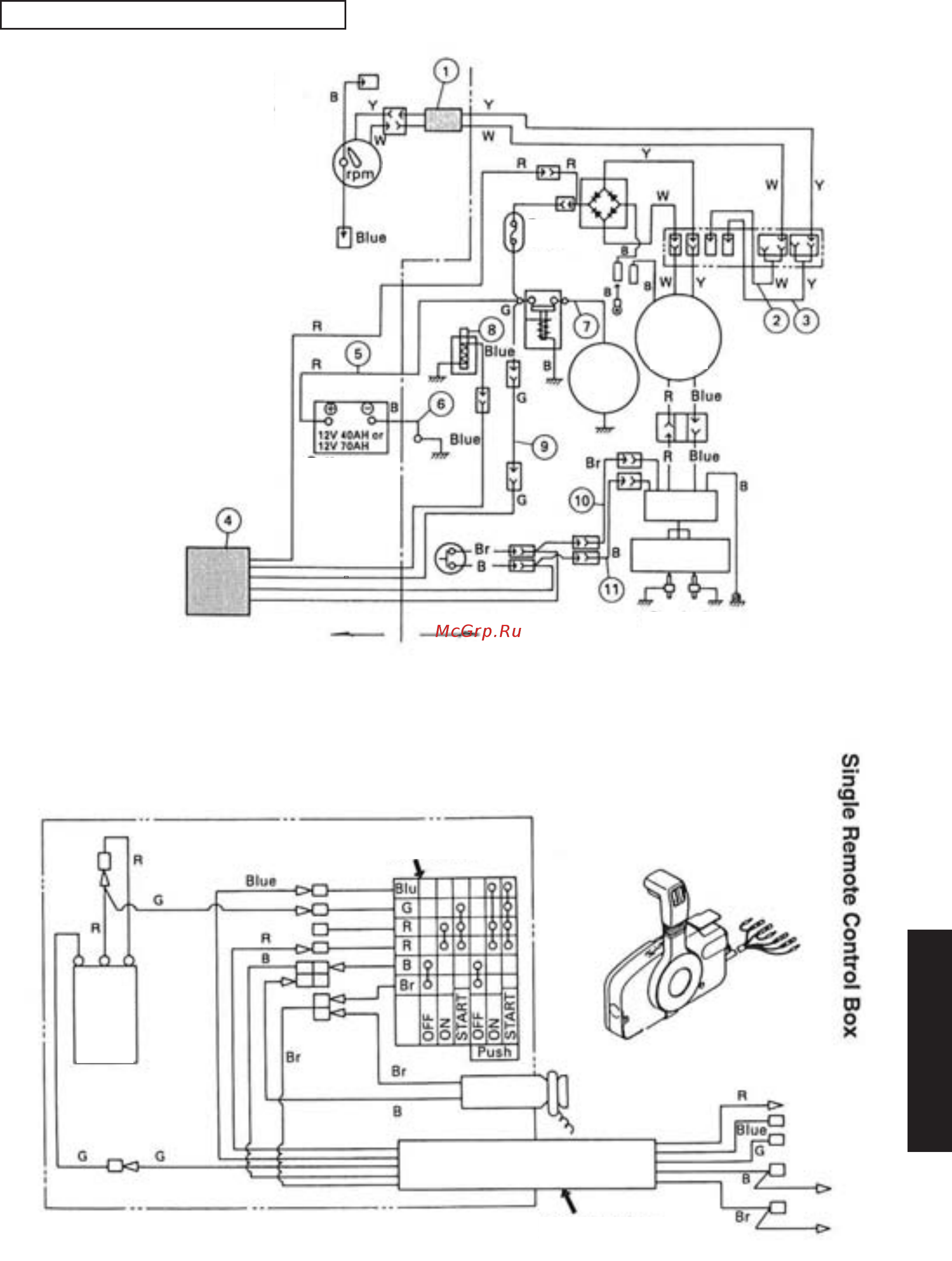

WIRING DIAGRAM 2 STROKE
レクチファイア
Rectifier
フライホイール
マグネト
Flywheel
magneto
バッテリ(市販品)
Battery
(availabel on the market)
スタータモータ
Starter
motor
ストップスイッチ(OPT)
Stop switch (OPT)
スパークプラグ
Spark plug
イグニッションコイル
Ignition coil
フューズ15A
Fuse 15A
スタータソレノイド
Starter solenoid
C.D.ユニット
C.D. unit
ストップスイッチ
Stop switch
メインスイッチ
Main switch
ニュートラル
スイッチ
Neutral
switch
ボート側
Boat side
-
エンジン側
Engine side
コードアッセンブリ
Cord assembly
タコメータ
Tachometer
Содержание
- A 3 a 3 b 1
- C 5b 5bs 1
- Stroke 1
- Wiring diagram 1
- 電装品配線図 1
- A2 3 a2 3 b2 2
- Service data 2
- Wiring diagram 2 stroke 2
- コード色 cord color 2
- B 8b ep 3
- B 8b 9 b ef 4
- B 8b 9 b mf 4
- Service data 4
- Wiring diagram 2 stroke 4
- D 15d 18e ef 5
- D 15d 18e mf 5
- D 15d 18d ep 6
- Service data 6
- Wiring diagram 2 stroke 6
- D2 15d2 18e2 7
- D2 15d2 18e2 ef 7
- Flywheel magneto 7
- Starter motor 7
- D2 15d2 18e2 ep 8
- Service data 8
- Wiring diagram 2 stroke 8
- C2 30a3 35c 40c mf 9
- C2 30a3 35c 40c ef 10
- Service data 10
- Wiring diagram 2 stroke 10
- C2 30a3 35c 40c ep 11
- C3 30a4 ef 12
- C3 30a4 mf 12
- Flywheel magneto 12
- Service data 12
- Wiring diagram 2 stroke 12
- C3 30a4 ep 13
- D 50d epo epto 14
- Service data 14
- Wiring diagram 2 stroke 14
- D 50d ef efo efgo efto 15
- D2 50d2 w50d2 epto 16
- Service data 16
- Wiring diagram 2 stroke 16
- D2 50d2 w50d2 efto 17
- 70b efo efto cd unit no 2516 18
- Service data 18
- Wiring diagram 2 stroke 18
- 70b epo epto cd unit no 2516 19
- 70c efo efto cd unit no 2555 20
- Service data 20
- Wiring diagram 2 stroke 20
- 70c epo epto cd unit no 2555 21
- 70c efo efto cd unit no f8t20573 22
- Service data 22
- Wiring diagram 2 stroke 22
- 70c epo epto cd unit no f8t20573 23
- A 90a epto 24
- Service data 24
- Wiring diagram 2 stroke 24
- A 90a efgo efto 25
- A ef t o 26
- Service data 26
- Wiring diagram 2 stroke 26
- コード色 cord color 26
- 注 斜線 はストライプコード色 note mean cords with striped colors 26
- A epto 27
- コード色 cord color 27
- 注 斜線 はストライプコード色 note mean cords with striped colors 27
- A2 120a2 140a2 epto 28
- Service data 28
- Wiring diagram 2 stroke 28
- D40 50a efo 29
- Service data 30
- Wiring diagram tldi 30
- コード色 cord color 30
- D40 50a epto 31
- D40 50a efto 32
- Service data 32
- Wiring diagram tldi 32
- 17 11 2 10 33
- 2 1 6 6 33
- D40 50b efo 33
- Service data 2007 86 33
- 2 1 6 6 34
- B br r r g l off 34
- D40 50b efto 34
- On start 34
- On variable idle 34
- Service data 34
- Wiring diagram tldi 34
- シリンダ 34
- スイッチボックス 34
- ヒューズホルダ 34
- ボトムカウル 34
- マグネト 34
- メンテナンススイッチ回路 34
- 2 1 6 6 35
- D40 50b epto 35
- Rc5f 6g 8f 35
- Service data 2007 88 35
- エアチャンバー 35
- シリンダ 35
- シリンダヘッド 35
- ヒューズホルダ 35
- ボトムカウル 35
- マグネト 35
- メンテナンススイッチ回路 35
- リモコンボックス 35
- Service data 36
- Wiring diagram tldi 36
- D70 90a epto 37
- Service data 38
- Wiring diagram tldi 38
- 2 1 6 6 39
- D70 90b epto 39
- Rc5f 6g 8f 39
- Service data 2007 92 39
- シリンダ 39
- ヒューズホルダ 39
- ボトムカウル 39
- マグネト 39
- メンテナンススイッチ回路 39
- リモコンボックス 39
- Service data 40
- Wiring diagram tldi 40
- Yellow 40
- コード色 cord color 40
- Cylinder 41
- D115a epto 41
- G r y r 41
- Op b y l 41
- Ptt switch 41
- Remotecontrol 41
- Sb r y p 41
- Service data 2007 94 41
- Warningl amp 41
- Y r g r 41
- Service data 42
- Wiring diagram tldi 42
- 2 1 6 6 43
- D115a epto 43
- Rc5f 6g 8f 43
- Service data 2007 96 43
- Service data 44
- Wiring diagram tldi 44
- Yellow 44
- コード色 cord color 44
- A 2a 3 a 45
- Stroke 45
- F4a 5a 6a f4a2 5a2s 6a2s 46
- F4b 5b 6b 46
- Service data 46
- Service data 2007 99 46
- Wiring diagram 4 stroke 46
- F8a 9 a ep 47
- F8a 9 a ef 48
- F8a 9 a mf 48
- Service data 48
- Wiring diagram 4 stroke 48
- F8a2 9 a2 ef 49
- F8a2 9 a2 mf 49
- F8a2 9 a2 ep 50
- Service data 50
- Wiring diagram 4 stroke 50
- F8a3 9 a3 ef 51
- F8a3 9 a3 mf 51
- F8a3 9 a3 ep 52
- Service data 52
- Wiring diagram 4 stroke 52
- F9 a 15a ef 53
- F9 a 15a mf 53
- C d ユニット c d unit 54
- F9 a 15a ep 54
- Fuse 20a 54
- Service data 54
- Service data 2007 107 54
- Starter motor 54
- Wiring diagram 4 stroke 54
- イグニッションコイル 54
- オイルプレッシャスイッチ oil pressure switch 54
- ストップスイッチ stop switch 54
- スパークプラグ spark plug 54
- ニュートラル 54
- フュー 54
- マグネト magneto 54
- メータランプスイッチ meter lamp switch 54
- ワーニングブザー warning buzzer 54
- 配線図にはオプションパーツが含まれています note including optional part in the diaglam 54
- F9 b 15b 18b mf 55
- C d ユニット c d unit 56
- F9 b 15b 18b ef 56
- F9 b 15b 18b ep 56
- Fuse 20a 56
- Service data 56
- Service data 2007 109 56
- Wiring diagram 4 stroke 56
- スターターモータ 56
- スターターモータソレノイド starter moter sorenoid 56
- ストップスイッチ stop switch 56
- ソレノイド starter moter sorenoid 56
- フューズ 56
- マグネト magneto 56
- メータランプスイッチ meter lamp switch 56
- ワーニングブザー warning buzzer 56
- 配線図にはオプションパーツが含まれています note including optional part in the diaglam 56
- F9 b2 15b2 18b2 ef 57
- F9 b2 15b2 18b2 mf 57
- F9 b2 15b2 18b2 ep 58
- Service data 58
- Wiring diagram 4 stroke 58
- 11 7 3 13 9 5 1 59
- 14 12 10 8 6 4 2 59
- 2 3 4 12 13 5 8 6 11 15 15 9 59
- 2 3 4 12 13 5 8 6 11 15 9 59
- Black l blue b 59
- Black wihh red tracer y 59
- Brown wihh white tracer 59
- Cd unit 59
- Cd unit cord assy connector pin layout 59
- Green or orange 59
- Ig coil 59
- Light green p pink sb sky blue 59
- Magneto 59
- Main switch ass y neutral switch 59
- New model f9 c 15c 20c ef 59
- New model f9 c 15c 20c mf 59
- Option 59
- Pilot lamp 59
- Rec reg 59
- Red w white y yellow l 59
- Red wihh white tracer w 59
- Starter motor 59
- Starter motor sorenoid 59
- Stop swich 59
- Tachmeter 59
- Terminal name gnd blank led pulsep pulser blank oil pressure switch blank 59
- Terminal name ignition gnd ignition exciter h exciter l tacho led power blank stop switch 59
- Terminal no 1 2 3 4 5 6 7 8 59
- Terminal no 9 10 11 12 13 14 15 16 59
- W r w r 59
- White wihh red tracer br 59
- Yellow wihh red tracer r 59
- 11 7 3 13 9 5 1 60
- 14 12 10 8 6 4 2 60
- 2 3 4 12 13 5 8 6 11 15 15 9 60
- B br r r g l off 60
- Black l blue b 60
- Black wihh red tracer y 60
- Brown wihh white tracer 60
- Cd unit 60
- Cd unit cord assy connector pin layout 60
- Com n c n o r r g f n r 60
- Green or orange 60
- Hourmeter 60
- Light green p pink sb sky blue 60
- Main switch ass y 60
- Main switch circuite 60
- Meter lamp swich 60
- Neutral switch 60
- Neutral switch circuite 60
- New model f9 c 15c 20c ep 60
- O o o o 60
- O o o o o 60
- On push 60
- On start 60
- Option 60
- Red w white y yellow l 60
- Red wihh white tracer w 60
- Service data 60
- Starter motor 60
- Starter motor sorenoid 60
- Stop switch ass y 60
- Tachmeter 60
- Terminal name gnd blank led pulsep pulser blank oil pressure switch blank 60
- Terminal name ignition gnd ignition exciter h exciter l tacho led power blank stop switch 60
- Terminal no 1 2 3 4 5 6 7 8 60
- Terminal no 9 10 11 12 13 14 15 16 60
- Voltmeter 60
- W r w r 60
- Warning buzzer 60
- White wihh red tracer br 60
- Wiring diagram 4 stroke 60
- Yellow wihh red tracer r 60
- F25a 30a eft 61
- F25a 30a ept 61
- Service data 2007 114 61
- バッテリ battery 61
- 配線図にはオプションパーツが含まれています note including optional part in the diaglam 61
- F25a 30a ef 62
- F25a 30a ep 62
- Meter lamp switch 62
- Service data 62
- Service data 2007 115 62
- Warning buzzer 62
- Wiring diagram 4 stroke 62
- イグニッションコイル 1 62
- イグニッションコイル 2 62
- イグニッションコイル 3 62
- スタータモータソレノイド starter motor sorenoid 62
- ストップスイッチアッシ stop switch ass y 62
- タコメータ tachometer 62
- ニュートラルスイッチ 62
- メインスイッチ アッシ main switch 62
- メインスイッチサーキット main switch circuite 62
- ワーニングブザー 62
- F25a 30a mf 63
- 1 fuel injectior 64
- 1 i g coil 64
- 2 fuel injectior 64
- 2 i g coil 64
- 3 fuel injectior 64
- 3 i g coil 64
- L w r br plug br w plug l w g y lg lg y w g l g w b g r r l w w w plug l b w b w l b w b y b g b lg r lg b lg w r w r y b l 64
- Ptt solenoid down 64
- Ptt solenoid up 64
- Service data 64
- Starter solenoid 64
- Watertemp sensor 64
- Wiring diagram 4 stroke 64
- F25 30b mf 65
- Service data 2007 118 65
- 1 fuel injectior 66
- 1 i g coil 66
- 2 fuel injectior 66
- 2 i g coil 66
- 3 fuel injectior 66
- 3 i g coil 66
- 30 ep epg ept 66
- B br r r g off 66
- Bottom cowl 66
- Charge coil 66
- Cylinder 66
- Ecu charge coil 66
- Ecu cord assy connector pin layout 66
- Exciter coil 66
- Flywheel 66
- For servise diagnostic 66
- Fuel tank opt 66
- Fuse holder 66
- L w r br plug br w plug l w g y lg lg y w g l g w b g r r l w w w plug l b w b w l b w b y b g b lg r lg b lg w r w r y b l 66
- Main switch circuite 66
- Map sensor 66
- Mat sensor 66
- Meter lamp switch opt 66
- Oil pressure switch 66
- On start off on start 66
- Ptt switch bottom cowl 66
- Pttsolenoiddown 66
- Pttsolenoidup 66
- Pulser coil 66
- Remote control box 66
- Service data 66
- Startersolenoid 66
- Stop switch 66
- Trim sensor opt 66
- Warning lanp l e d 66
- Watertemp sensor 66
- Wiring diagram 4 stroke 66
- Service data 2007 120 67
