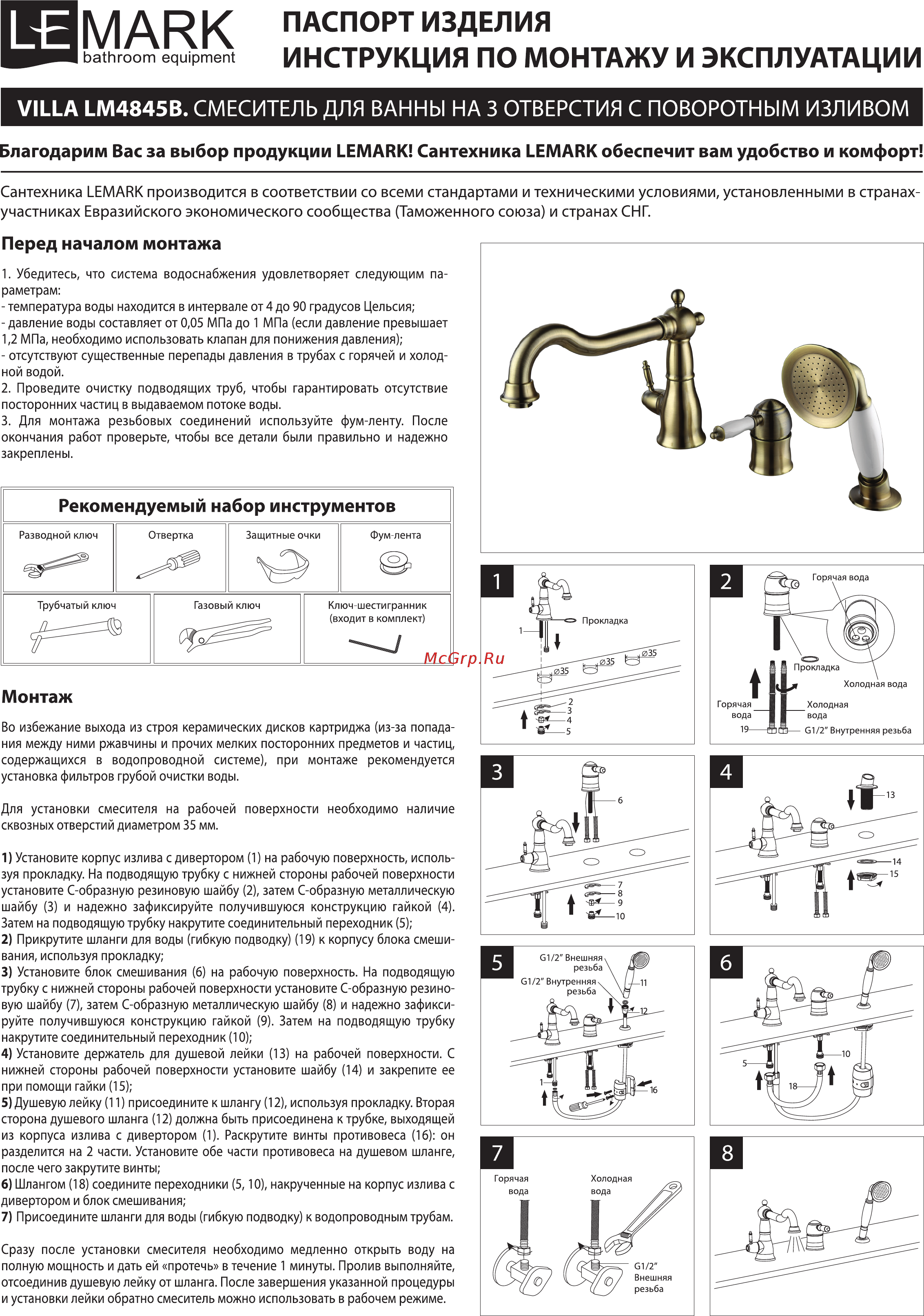

LE MARK bathroom equipment ПАСПОРТ ИЗДЕЛИЯ ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ VILLA LM4845B СМЕСИТЕЛЬ ДЛЯ ВАННЫ НА 3 ОТВЕРСТИЯ С ПОВОРОТНЫМ ИЗЛИВОМ Благодарим Вас за выбор продукции LEMARK Сантехника ЬЕМАВК обеспечит вам удобство и комфорт Сантехника ЕЕМАИК производится в соответствии со всеми стандартами и техническими условиями установленными в странахучастниках Евразийского экономического сообщества Таможенного союза и странах СНГ Перед началом монтажа 1 Убедитесь что система водоснабжения удовлетворяет следующим па раметрам температура воды находится в интервале от 4 до 90 градусов Цельсия давление воды составляет от 0 05 МПа до 1 МПа если давление превышает 1 2 МПа необходимо использовать клапан для понижения давления отсутствуют существенные перепады давления в трубах с горячей и холод ной водой 2 Проведите очистку подводящих труб чтобы гарантировать отсутствие посторонних частиц в выдаваемом потоке воды 3 Для монтажа резьбовых соединений используйте фум ленту После окончания работ проверьте чтобы все детали были правильно и надежно закреплены Рекомендуемый набор инструментов Монтаж Во избежание выхода из строя керамических дисков картриджа из за попада ния между ними ржавчины и прочих мелких посторонних предметов и частиц содержащихся в водопроводной системе при монтаже рекомендуется установка фильтров грубой очистки воды Для установки смесителя на рабочей сквозных отверстий диаметром 35 мм поверхности необходимо наличие 1 Установите корпус излива с дивертором 1 на рабочую поверхность исполь зуя прокладку На подводящую трубку с нижней стороны рабочей поверхности установите С образную резиновую шайбу 2 затем С образную металлическую шайбу 3 и надежно зафиксируйте получившуюся конструкцию гайкой 4 Затем на подводящую трубку накрутите соединительный переходник 5 2 Прикрутите шланги для воды гибкую подводку 19 к корпусу блока смеши вания используя прокладку 3 Установите блок смешивания 6 на рабочую поверхность На подводящую трубку с нижней стороны рабочей поверхности установите С образную резино вую шайбу 7 затем С образную металлическую шайбу 8 и надежно зафикси руйте получившуюся конструкцию гайкой 9 Затем на подводящую трубку накрутите соединительный переходник 10 4 Установите держатель для душевой лейки 13 на рабочей поверхности С нижней стороны рабочей поверхности установите шайбу 14 и закрепите ее при помощи гайки 15 5 Душевую лейку 11 присоедините к шлангу 12 используя прокладку Вторая сторона душевого шланга 12 должна быть присоединена к трубке выходящей из корпуса излива с дивертором 1 Раскрутите винты противовеса 16 он разделится на 2 части Установите обе части противовеса на душевом шланге после чего закрутите винты 6 Шлангом 18 соедините переходники 5 10 накрученные на корпус излива с дивертором и блок смешивания 7 Присоедините шланги для воды гибкую подводку к водопроводным трубам Сразу после установки смесителя необходимо медленно открыть воду на полную мощность и дать ей протечь в течение 1 минуты Пролив выполняйте отсоединив душевую лейку от шланга После завершения указанной процедуры и установки лейки обратно смеситель можно использовать в рабочем режиме
