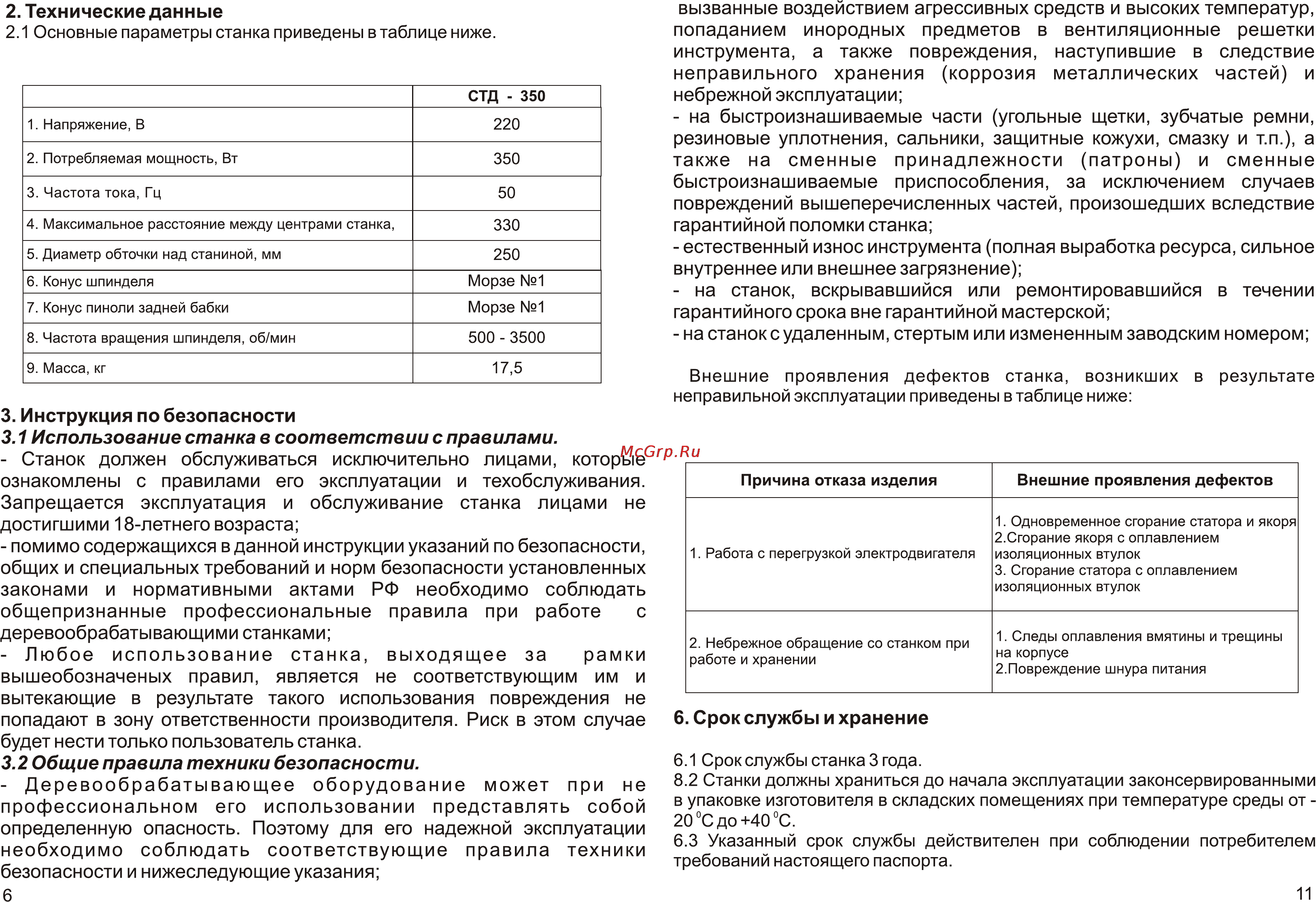

2 Технические данные 2 1 Основные параметры станка приведены в таблице ниже СТД 350 1 Напряжение В 220 2 Потребляемая мощность Вт 350 3 Частота тока Гц 50 4 Максимальное расстояние между центрами станка 330 5 Диаметр обточки над станиной мм 250 6 Конус шпинделя Морзе 1 7 Конус пиноли задней бабки Морзе 1 8 Частота вращения шпинделя об мин 500 3500 9 Масса кг 17 5 3 Инструкция по безопасности 3 1 Использование станка в соответствии с правилами Станок должен обслуживаться исключительно лицами которые ознакомлены с правилами его эксплуатации и техобслуживания Запрещается эксплуатация и обслуживание станка лицами не достигшими 18 летнего возраста помимо содержащихся в данной инструкции указаний по безопасности общих и специальных требований и норм безопасности установленных законами и нормативными актами РФ необходимо соблюдать общепризнанные профессиональные правила при работе с деревообрабатывающими станками Любое использование станка выходящее за рамки вышеобозначеных правил является не соответствующим им и вытекающие в результате такого использования повреждения не попадают в зону ответственности производителя Риск в этом случае будет нести только пользователь станка 3 2 Общие правила техники безопасности Деревообрабатывающее оборудование может при не профессиональном его использовании представлять собой определенную опасность Поэтому для его надежной эксплуатации необходимо соблюдать соответствующие правила техники безопасности и нижеследующие указания 6 вызванные воздействием агрессивных средств и высоких температур попаданием инородных предметов в вентиляционные решетки инструмента а также повреждения наступившие в следствие неправильного хранения коррозия металлических частей и небрежной эксплуатации на быстроизнашиваемые части угольные щетки зубчатые ремни резиновые уплотнения сальники защитные кожухи смазку и т п а также на сменные принадлежности патроны и сменные быстроизнашиваемые приспособления за исключением случаев повреждений вышеперечисленных частей произошедших вследствие гарантийной поломки станка естественный износ инструмента полная выработка ресурса сильное внутреннее или внешнее загрязнение на станок вскрывавшийся или ремонтировавшийся в течении гарантийного срока вне гарантийной мастерской на станок с удаленным стертым или измененным заводским номером Внешние проявления дефектов станка возникших в результате неправильной эксплуатации приведены в таблице ниже Причина отказа изделия Внешние проявления дефектов 1 Работа с перегрузкой электродвигателя 1 Одновременное сгорание статора и якоря 2 Сгорание якоря с оплавлением изоляционных втулок 3 Сгорание статора с оплавлением изоляционных втулок 2 Небрежное обращение со станком при работе и хранении 1 Следы оплавления вмятины и трещины на корпусе 2 Повреждение шнура питания 6 Срок службы и хранение 6 1 Срок службы станка 3 года 8 2 Станки должны храниться до начала эксплуатации законсервированными в упаковке изготовителя в складских помещениях при температуре среды от 20 Сдо 40 С 6 3 Указанный срок службы действителен при соблюдении потребителем требований настоящего паспорта
